Téma: nový typ čiary
Odeslal: racto0
Předmět: nový typ čiary
Datum odeslání: 10.pro.2013 v 10:12
|
Ahojte. Neviete mi niekto pomôcť avytvoriť takýto typ čiary ak sa dá? uploads/18052/ciara.dwg" rel="nofollow - Tu je čiara v cade  |
Odpovědi:
Odeslal: Vladimír Michl
Datum odeslání: 10.pro.2013 v 10:34
|
Podívejte se na "typy čar" v sekci Download. Myslím že takováto čára (nebo podobná) tam už bude. Když tak katalog typů čar vám vyjede utilita LinCatalog. ------------- Vladimír Michl (moderátor) ARKANCE CZ - https://arkance.world - arkance.world (podpora viz helpdesk.arkance-systems.cz) |
Odeslal: racto0
Datum odeslání: 10.pro.2013 v 13:01
| Ďakujem. Ešte som to nenašiel ale pokusim sa |
Odeslal: PepaR
Datum odeslání: 11.pro.2013 v 09:00
|
Dobrý den, podobný typ čáry najdete např. v čarách Civilu.
Snad Vám to pro případnou inspiraci a případnou úpravu na vlastní typ čáry pomůže.
------------- PepaR https://www.jremes.cz" rel="nofollow - jremes.cz | https://www.stavlab.cz" rel="nofollow - stavlab.cz |
napsal(a):Odeslal: johny
Datum odeslání: 11.pro.2013 v 09:29
|
Jsou na to nastroje v EXPRESS. Prvne svuj shape, pak lintype. http://docs.autodesk.com/ARCHDESK/2014/CSY/index.html?url=files/GUID-829B0626-36AB-443A-B53C-D7227297C6CE.htm,topicNumber=d30e505693" rel="nofollow - http://docs.autodesk.com/ARCHDESK/2014/CSY/index.html?url=files/GUID-829B0626-36AB-443A-B53C-D7227297C6CE.htm,topicNumber=d30e505693 http://docs.autodesk.com/ARCHDESK/2014/CSY/index.html?url=files/GUID-7C094008-385C-459D-818A-05A2169D13DF.htm,topicNumber=d30e505561" rel="nofollow - http://docs.autodesk.com/ARCHDESK/2014/CSY/index.html?url=files/GUID-7C094008-385C-459D-818A-05A2169D13DF.htm,topicNumber=d30e505561 No a popis definice pro manuální úpravu... *.lin http://exchange.autodesk.com/autocadarchitecture/csy/online-help/browse#WS73099cc142f4875513fb5cd10c4aa30d6b-7e65.htm" rel="nofollow - http://exchange.autodesk.com/autocadarchitecture/csy/online-help/browse#WS73099cc142f4875513fb5cd10c4aa30d6b-7e65.htm uploads/1045/cara.zip" rel="nofollow - uploads/1045/cara.zip |
Odeslal: Vladimír Michl
Datum odeslání: 11.pro.2013 v 09:54

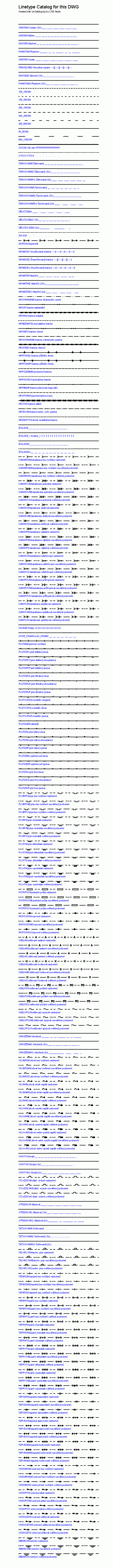

Tady je když tak přehled všech typů čar předdefinovaných v AutoCADu Civil 3D 2014 CZ: uploads/9/Civil-Linetypes.dwf" rel="nofollow - uploads/9/Civil-Linetypes.dwf ------------- Vladimír Michl (moderátor) ARKANCE CZ - https://arkance.world - arkance.world (podpora viz helpdesk.arkance-systems.cz) |
Odeslal: vbehun
Datum odeslání: 11.pro.2013 v 09:55
|
Nevím, zda je cesta přes uživatelské typy čar ta nejlepší, neboť je nutno soubory s tvary a popisem čar distribuovat zákazníkovi. Nicméně jsem oprášil svůj starý soubor mapových značek, který je i zde v sekci Download a doplnil podobný tvar. Obloučky nejsou vyplněné - to SHX/SHP tvary neumí - zato si můžete přidat víc jednoduchých oblouků s různým měřítkem (stejně se ve výsledku čáry slijí). Čára se jmenuje Ohr-VP33 (viz příloha). --- edit: Z výukových důvodů je definice upravena podle zadání. uploads/81/mapa2013.rar" rel="nofollow - uploads/81/mapa2013.rar ------------- =^..^= |
Odeslal: Vladimír Michl
Datum odeslání: 11.pro.2013 v 10:02
|
Kompilované tvary (SHX) je nutno distribuovat spolu s DWG (stejně jako písma), ale definice/popisy čar (LIN) jsou ukládány uvnitř výkresu. ------------- Vladimír Michl (moderátor) ARKANCE CZ - https://arkance.world - arkance.world (podpora viz helpdesk.arkance-systems.cz) |
Odeslal: vbehun
Datum odeslání: 11.pro.2013 v 17:59
|
Obávám se, že ve výkrese se uchovají pouze použité typy čar - nepoužité zpravidla nepřežijí čištění. Proto je vhodnější přibalit i soubor s popisem čar. ------------- =^..^= |
Odeslal: Vladimír Michl
Datum odeslání: 11.pro.2013 v 18:18
|
Ano, pokud na výkres dáte ČISTI, nepoužité hladiny, bloky, písma, kótovací styly a typy čar se vždy vymažou. Záleží co s daným výkresem má dělat dál. Pokud na pročištěném výkrese bude někdo pokračovat, kreslit v něm nové objekty a chcete mu dát k dispozici svoje knihovny bloků, písem, typů čar, je nutné tyto všechny tyto soubory přibalit. ------------- Vladimír Michl (moderátor) ARKANCE CZ - https://arkance.world - arkance.world (podpora viz helpdesk.arkance-systems.cz) |
Odeslal: racto0
Datum odeslání: 13.pro.2013 v 08:00
|
Super .Ďakujem za tú čiaru :)
 |
Odeslal: vbehun
Datum odeslání: 13.pro.2013 v 15:13
|
Nechval dne před večerem a práce kvapná málo platná. V definici tvaru nebylo vráceno měřítko zpět na výchozí hodnotu 1 (zůstalo tam 0,5). Lépe a správně je to zde. --- *215,37,OHRADAVP 3,2,030,4,3,3,5,7,231,4,2,7,231,4,9,3,6,7,231,4,4,3,3,7,231,4,5,3,4,7,231,3,3,030,4,2,0 --- Můžete si znovu zkompilovat SHX. ------------- =^..^= |
Odeslal: racto0
Datum odeslání: 17.pro.2013 v 10:44
|
Tak
preedsa ešte niečo. Nejdem vytvárať nové vlákno možno budete mi vedieť aj tu poradiť. Mám dve čiary. jednu mam s usečkou 6 a medzerou 12. a druhú som sa snažil vyrobiť s usečkou 0,4 a medzerou 17,6. Tie dve čiary som si chcel na seba naložiť aby mi ta s tou 0,4 medzerou zapasovala presne do stredu tej medzery 12-tsky (prikladam dwg aby to bolo jasnejšie) ale čo čert nechce mne to vždy hádže do stredu tej úsečky Je možne nejako to upraviť :(  tu čiaru 0,4 som zadefinoval jednoducho: *_DG-18,__ __ __ __ __ __ __ __ __ __ __ __ A,.4,-17.6,.4,-17.6,.4,-17.6,.4,-17.6 uploads/18052/pomoc_ciara_2.dwg" rel="nofollow - uploads/18052/pomoc_ciara_2.dwg
|
Odeslal: vbehun
Datum odeslání: 17.pro.2013 v 11:54
|
V definici typu čar je zarovnání typu A (viz nápověda). --- Aplikace podporuje pouze zarovnání typu A, které zaručuje, že koncové body čar a oblouků budou začínat a končit čárkou. Zadáním A do pole zarovnání je nutné určit zarovnání typu A. Pokud to vzor dovolí, posune jej aplikace AutoCAD tak, aby čárou začínala a končila alespoň polovina délky příslušné čárky. Pokud je to potřeba, je první a poslední čárka prodloužena. Pokud je čára příliš krátká a nevejde se na ni ani jedna sekvence čárky a tečky, bude mezi oběma koncovými body nakreslena souvislá čára. Je nutné vložit pouze jedno kompletní opakování vzoru typu čáry definované popisy vzoru. Při kreslení typu čáry použije aplikace pro počáteční a koncovou čárku první popis vzoru. Mezi první a poslední čárkou se vykresluje vzor sekvenčně, počínaje na druhé pozici a v případě potřeby znovu cyklicky od první pozice. --- Třebaže čára DG-18 je definována jako začínající úsečkou délky 0.4 jednotek, tak ve skutečnosti je první čárka prodloužena. --- Vykreslete si každou čáru jinou barvou pro lepší přehlednost. ------------- =^..^= |
Odeslal: racto0
Datum odeslání: 17.pro.2013 v 13:39
| no a teda čo dať namiesto toho A aby mi to nerobilo? |
Odeslal: johny
Datum odeslání: 17.pro.2013 v 13:50
|
Jdete na to trochu nestastne. S prekryvanim budete mit jen problemy. Udelejte si jednu definici se vsim co je treba, ctverec v shx urcite nekde najdete, nebo si ho udelejte dle meho prispevku vyse. Kdyz uz teda po vasem, ten vas konkretni pripad je to trochu komplikovanejsi, pac definici nesmite zacit mezerou. *_DG-30,_ _ A,.2,-17.6,.2 *_DG-31,__ _ __ A,.2,-5.8,6,-5.8,.2 PS. Nejak mi unikla pointa toho, proc stejnou definici opakujete porad dokola .4,-17.6,.4,-17.6,.4,...
|
Odeslal: Mantlík
Datum odeslání: 17.pro.2013 v 13:50
|
Nic jiného není ... ------------- J. Mantlík |
Odeslal: vbehun
Datum odeslání: 17.pro.2013 v 13:53

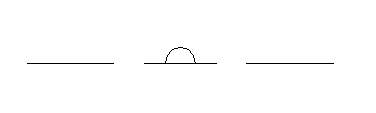

Tak, tak ... Nedá sa. Autocad nič iné nepozná. --- edit: Oficiálne nepozná. Údajně však existuje nedokumentovaný kód S (místo A), který někdy vyřeší problémy s přerušováním čárek v rozích nebo v kombinaci teček a čárek. Viz CAD tip # 4535. Zde diskutovaný problém však není tento případ. --- Ještě přidávám obrázek z definice DXF pro zarovnání. zarovnání A ... group code 72 v sekci Tables / LType ---  ------------- =^..^= |
Odeslal: Mantlík
Datum odeslání: 17.pro.2013 v 15:02
To je pravda, ale délka úvodní úsečky se může nadefinovat např. 0.000000001 ------------- J. Mantlík |
Odeslal: Buba
Datum odeslání: 18.pro.2013 v 12:14
|
Nie vtedy, ak použijete pred odstránením sa opýtať (confirm each item to be purget) a proste si vyčistíte objekty po jednom a požadované čiary si nevypurgujete.. |
Odeslal: Buba
Datum odeslání: 18.pro.2013 v 12:18
|
Neviem na čo potrebujete tie čiary prekrývať, ale nepomohla by Vám len premenná PLINEGEN, pričom PLINEGEN=1 - vykreslí súvislý vzor čiary PLINEGEN=0 - začne aj skončí vzor v každom vrchole krivky |
Odeslal: racto0
Datum odeslání: 19.pro.2013 v 08:26
|
No oakoval som to zo zvedavosti či to nepomože tomu začiatku (topiaci sa aj slamky chytá). Mna trápi ten začiatok, škoda teda že sa to nedá.
|
