Téma: Konstrukční bod na výkresu
Odeslal: peterobi
Předmět: Konstrukční bod na výkresu
Datum odeslání: 14.dub.2014 v 10:34
|

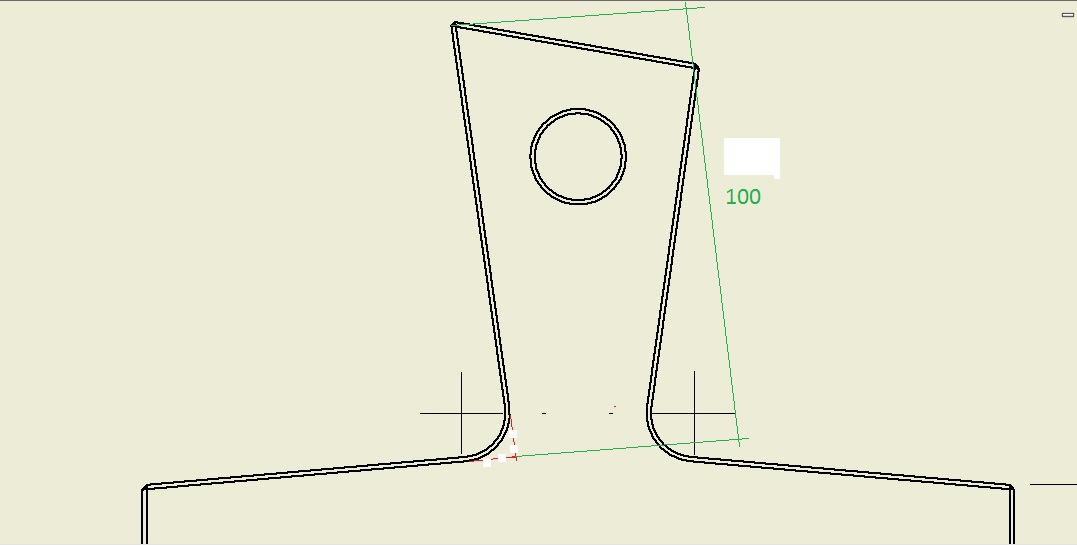

Dobrý den, V 3D modelování jsem naprostý začátečník a prosím o radu jak zakreslit kótu do výkresu. Přiložený obrázek to lépe ilustruje - jedná se o kótu délky držaldla prkýnka. Bohužel místo, kde se hrany původně stýkaly nyní nahradilo zaoblení a já nemůžu přijít na to, jak tu kótu teď do výkresu dostat (ideálně nějakou pomocnou čárou protáhnout obě hrany). Předem děkuji za každou dobrou radu Obi  |
Odpovědi:
Odeslal: Mrázek
Datum odeslání: 14.dub.2014 v 10:39
|
Je nutno to dodělat pomocným náčrtem. Označte si pohled, kde je nutno úpravu udělat, příkaz 2D náčrt, promítnout geometrii, označit dvě hrany, které potřebujete protáhnout (bez promítnutí se na ně nechytnete), dokreslit pomocné čáry, přes pravé tlačítko jim přiřadit vlastnosti (tloušťku a typ čáry) a dokončit náčrt. ------------- Ing. Zdeněk Mrázek Preciosa Ornela a.s. AIP 2018, ACADM 2018, Vault Pro 2018 |
Odeslal: Mrázek
Datum odeslání: 14.dub.2014 v 10:45
|
Sorry - vlastnosti dokreslené geometrii se definují až po uzavření náčrtu! ------------- Ing. Zdeněk Mrázek Preciosa Ornela a.s. AIP 2018, ACADM 2018, Vault Pro 2018 |
Odeslal: cadman181
Datum odeslání: 14.dub.2014 v 10:57

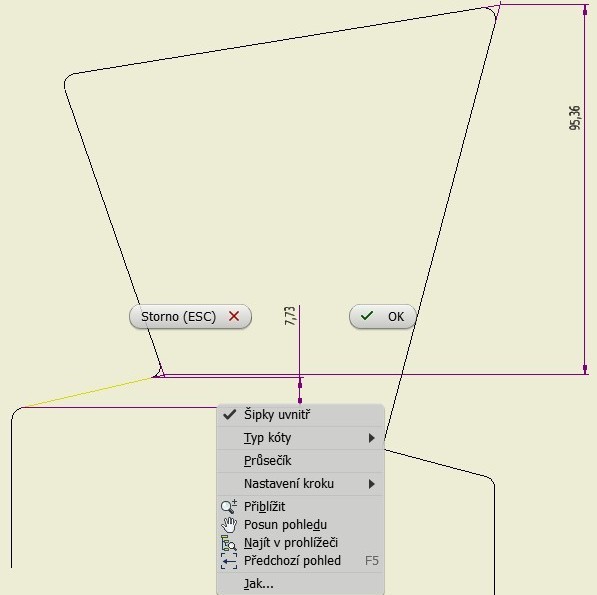

Je tam na to funkcia prúsečník pod pravým tlačítkom. ------------- Rudolf Seriš DIPLOMAT DENTAL,s.r.o. Piešťany http://www.diplomat-dental.com" rel="nofollow - http://www.diplomat-dental.com |
Odeslal: Mrázek
Datum odeslání: 14.dub.2014 v 12:41
|
Super! Tak to jsem neznal a léta dělal jako "trubka" pomocné náčrty. ------------- Ing. Zdeněk Mrázek Preciosa Ornela a.s. AIP 2018, ACADM 2018, Vault Pro 2018 |
Odeslal: peterobi
Datum odeslání: 14.dub.2014 v 15:07
|
No výborně. Mám sice anglický inventor ale teď už vím že se jedná o "Virtual Intersection" a youtube se postará o zbytek. Mockrat děkuju |
