Téma: Vytvoření kolen
Odeslal: emanuel1200
Předmět: Vytvoření kolen
Datum odeslání: 27.kvě.2014 v 07:20
|

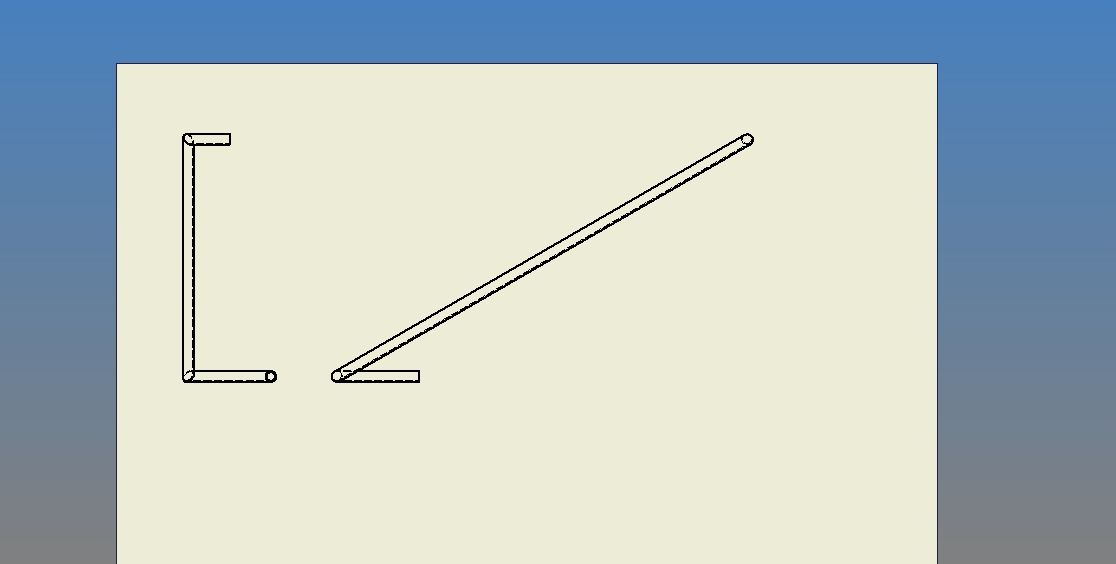

Dobrý den, zkouším tažením vytvořit toto zábradlí a nemohu vytvořit v lomech zaoblení r40. Může někdo poradit jak nejlépe vytvořit výkres se zaoblením? díky Eman uploads/36894/Zábradlí.dwg" rel="nofollow - uploads/36894/Zábradlí.dwg |
Odpovědi:
Odeslal: Radek001
Datum odeslání: 27.kvě.2014 v 07:22
|
Chtělo by to nějaký obrázek, více informací. R.Š.
|
Odeslal: Cheff
Datum odeslání: 27.kvě.2014 v 08:46
|
Možností je několik. Doporučil bych 2 cesty (šlo by to i potrubní nadstavbou, ale to je tady na to HODNĚ VELKÁ ZBYTEČNOST... ;-) 1) Nejjednodušší bude vytvořit/vložit koleno a to do sestavy vložit. (pokud se jedná o kupovaný díl). Vložení myslím z OC, kde bude někde v potrubních dílech - kolena 90. Vloží se do sestavy a násladně se normálně zavazbí a framu ořeže na plochy... 2) Pokud kupované není a jedná se o ohybané trubky zaoblete již entity náčrtu a toto zaoblení potom obalit ve Framu... |
Odeslal: emanuel1200
Datum odeslání: 27.kvě.2014 v 09:25
|
To jsem zkoušel,ale je to tvořeno z několika rovin ,náčrtů a nejde zaoblení 2 různých náčrtů i když dám promítnutí.Ano sestavově to jde ,ale chtěl jsem to jednoduše pomocí tažení,nebo pomocí 3 D náčrtu ,ale v tom nevím jak tvořít. |
Odeslal: maiklss
Datum odeslání: 27.kvě.2014 v 10:12
| Zkus to přes více objemovou součást. uploads/10604/Tažený_profil.ipt" rel="nofollow - uploads/10604/Tažený_profil.ipt |
Odeslal: Cheff
Datum odeslání: 27.kvě.2014 v 10:28
|

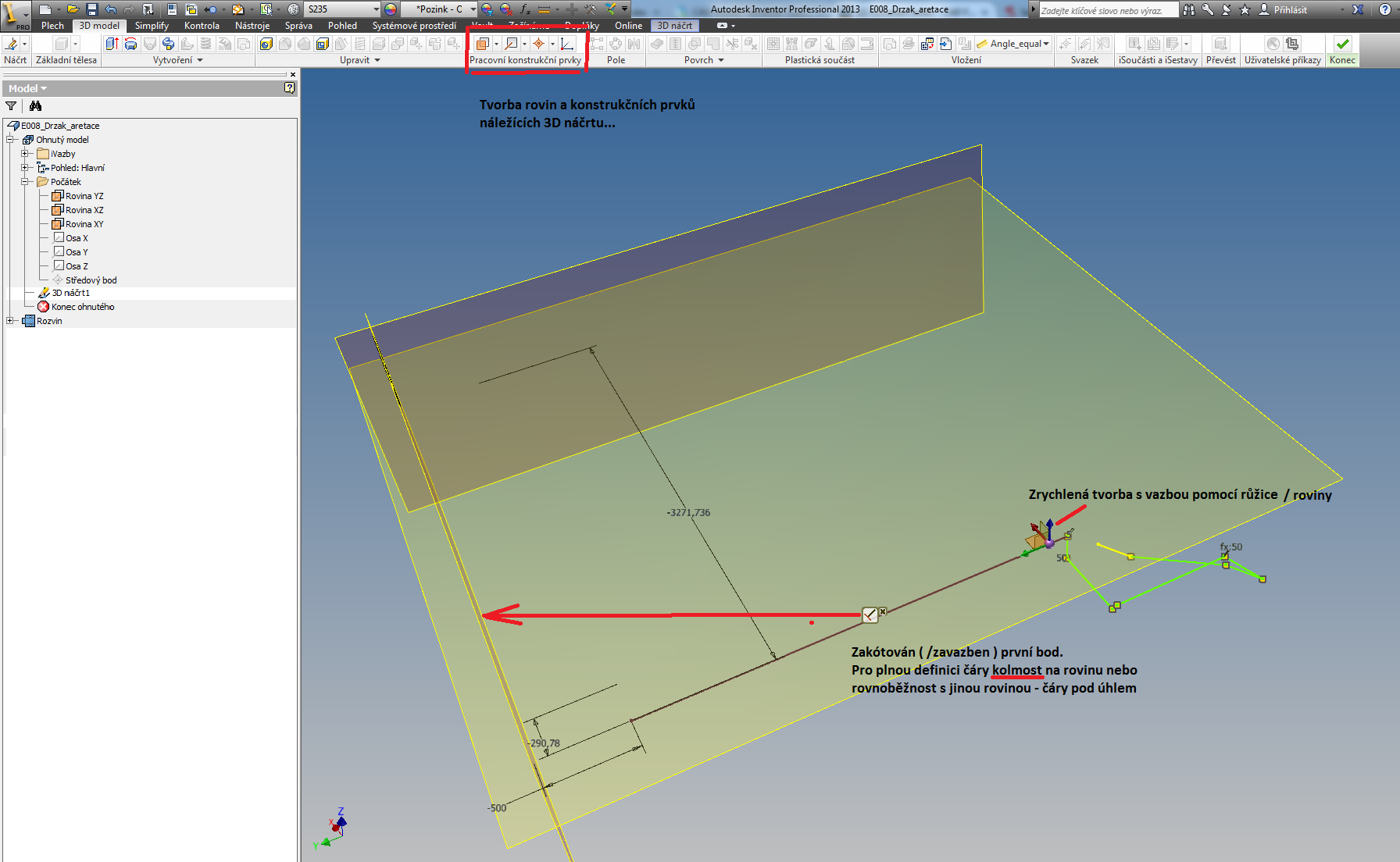

Na 3D náčrtu není nic složitého - to je v tomto případě jediná možnost jak zaoblit jak člověk potřebuje. Vesměs se klikne na první bod a pak už se "tahá trajektorie". Pokud se člověk chce vyhnout "dodatečnému" vazbení, tak je účelné kliknout buď na rovinu u šipky, nebo rovnou na směr, kterým chci tahat... Kótování potom bod proti rovině (v domto pořadí), nebo délku celé entity. A to je asi tak vše. (na případné vytvoření pomocné roviny buď promítnutím do náčrtu nebo se na chvíli PŘEPNOUT na model a vytvořit patřičnou rovinu/přímku/bod Zde bych pro rychlost doporučil si to celé promítnout jako konstrukční a obtáhnout. Ale čistější a časem jednodušší na změnu je to celé "překreslit a zavazbit" v jednom 3D náčrtu....  |
Odeslal: emanuel1200
Datum odeslání: 27.kvě.2014 v 11:10
|
maiklss,jak to máš v jedné rovině to není problém ,ale potřebuji rovinu a schodiště pod úhlem a rovinu.Náras v pohodě ,ale zaoblení rovina a úhel nejde. Cheff,ano není to složité (úhly pouze bod rovina a délka),ale v konečné fázi to nejde zaoblit. |
Odeslal: maiklss
Datum odeslání: 27.kvě.2014 v 11:21
|
Tak to neni problém to byl jen pokus jak ti to načrtnout postup pokud bys měl díl sestavovanej. Když mi das nejakej nakres kam to potrebujes zkusim se na to mrknout a |
Odeslal: emanuel1200
Datum odeslání: 27.kvě.2014 v 11:38
|
Jako příklad ,úhel nešel tak jsem dal kotu k rovině.Byl by lepší úhel pokud by to šlo. |
Odeslal: Cheff
Datum odeslání: 27.kvě.2014 v 11:53
|
Mám verzi 2013, takže soubor neotevřu (leda export do SATu nebo STEPu - například tažením jako objem...), jinak bohužel nemohu analyzovat. Že by nešlo zaoblit, tak s tím jsem se zatím nesetkal. Nemůže být někde "bota" (např. velikost poloměru nebo nějaká jiná nepatřičnost). Případně zkusit náčrt znovu přemodelovat (občas jsou "trochu" svéhlavé). Dle toho DWG tam nemá být žádný extra problém - nejde zaoblit nic, nebo konkrétně jedna nebo více entit? Co to dělá při zaoblení - vyberete první entitu a na druhé se ukáže křížek? = moc velký poloměr... Edit: Dodán nástřel jak by to mohlo vypadat (vytvořeno dle náhledu ve vlastnostech souboru) uploads/1030/Zabradli.ipt" rel="nofollow - Zabradli.ipt PS: Dle profilu používáte Inv 2011 -> to bych měl otevřít, ale nešlo... |
Odeslal: maiklss
Datum odeslání: 27.kvě.2014 v 12:09
| uploads/10604/Madlo-aa.ipt" rel="nofollow - uploads/10604/Madlo-aa.ipt Stačí??? |
Odeslal: maiklss
Datum odeslání: 27.kvě.2014 v 12:17
| uploads/10604/Madlo-final.ipt" rel="nofollow - uploads/10604/Madlo-final.ipt jeste jednou lepsi varianta a uz bez chyb |
Odeslal: emanuel1200
Datum odeslání: 27.kvě.2014 v 13:24
|
Moc díky za Vaši trpělivost,ale stejně jsem nepřišel na to jak jste to udělali. Prostě jste profíci. moc díky |
Odeslal: dusek
Datum odeslání: 27.kvě.2014 v 14:41
|
pro ty, co maji prehistoricke verze Inventoru, mohl by být nějaký obrázek, pro lepší představu? ------------- Václav Dušek |
Odeslal: maiklss
Datum odeslání: 27.kvě.2014 v 14:45
| uploads/10604/Madlo-final.zip" rel="nofollow - uploads/10604/Madlo-final.zip |
Odeslal: emanuel1200
Datum odeslání: 27.kvě.2014 v 14:49
|
Odeslal: dusek
Datum odeslání: 27.kvě.2014 v 15:08
Já nejsem moc příznivec 3D náčrtů, čas od času potřebuji něco
podobněho, ale reším to pomocí pomocných rovin a několika na sebe
navazujících náčrtů, pak už je jedno jestli to vysunu po trajektorii
nebo to obalím pomocí profilů z OC.  ------------- Václav Dušek |
Odeslal: Radek001
Datum odeslání: 27.kvě.2014 v 15:11
|
Díky pánové. Taky mám starší AI, původní přílohy jsem neotevřel. Tohle pomůže. Rad
|
Odeslal: Cheff
Datum odeslání: 28.kvě.2014 v 13:41

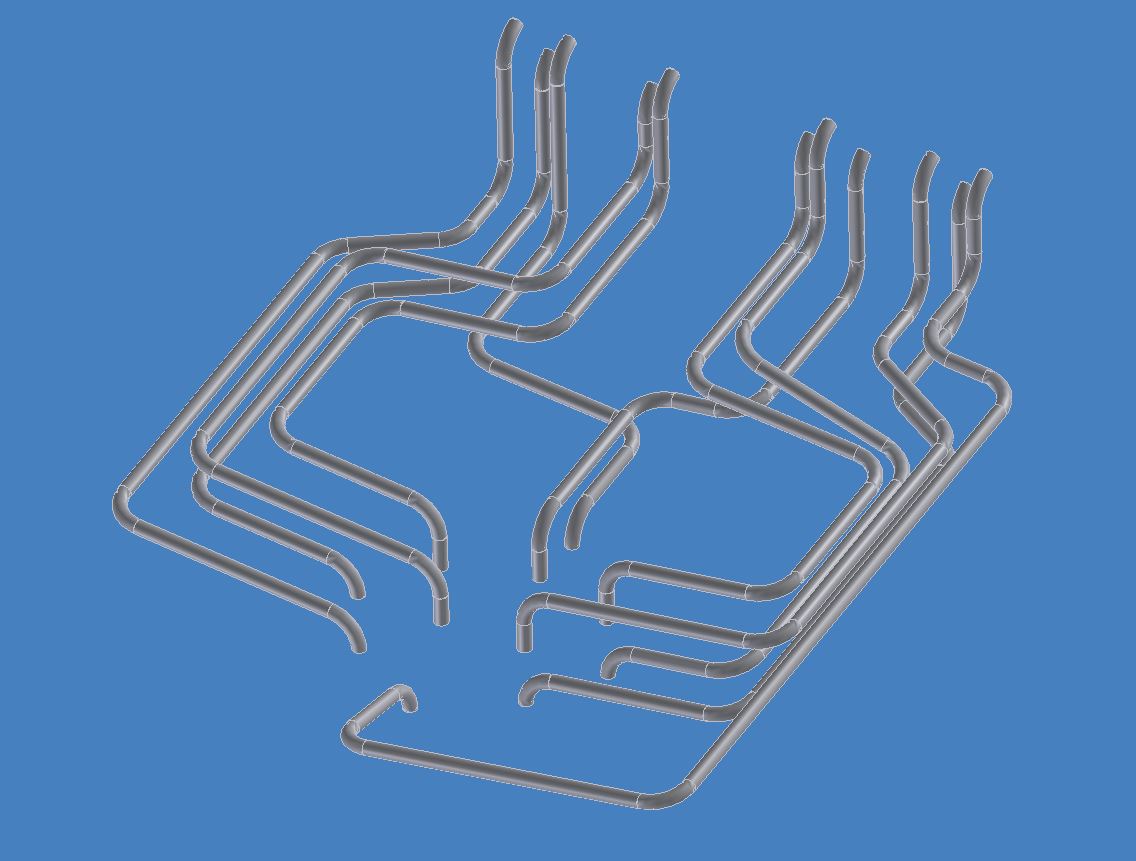

Tak na tohle je 3D náčrt naprosto ideální.Já už si nedovedu představit, že bych při úpravě musel "hledat" kde je kerá část potrubí... Todle bych měl nejspíš každou trubku jako jeden 3D náčrt a hotovo. |
