Téma: Razník - "Psaníčko"
Odeslal: dusek
Předmět: Razník - "Psaníčko"
Datum odeslání: 01.pro.2014 v 10:31
|
Dobrý den, potřebuji vytvořil prolis plechu ve tvaru psaníčka. Zádrhel v psaníčku je ten, že vrchol prolisu není ve středu, ale vrchol je odsazen od středu. Abych toto mohl vytvořit, tak si musím vytvořit razník. A tady je kámen úrazu. Když si vytvořím razník, tak po aplikování do plechu se mi vytvoří prolis jen na jedné straně plechu. Vytvoří se mi prolis na vnější straně plechu a vnitřní strana plechu zůstane rovná. Když si vytvořím jiný tvar razníku, tak se vše vytvoří jak má, jen u toho mého "psaníčka" to pracuje jen na 50 %. Dokáže mi někdo poradit co udělat jinak? Děkuji, V.D. ------------- Václav Dušek |
Odpovědi:
Odeslal: maiklss
Datum odeslání: 01.pro.2014 v 11:51
| Pošli náčrt psanička ať víme co myslíš. |
Odeslal: dusek
Datum odeslání: 01.pro.2014 v 12:02

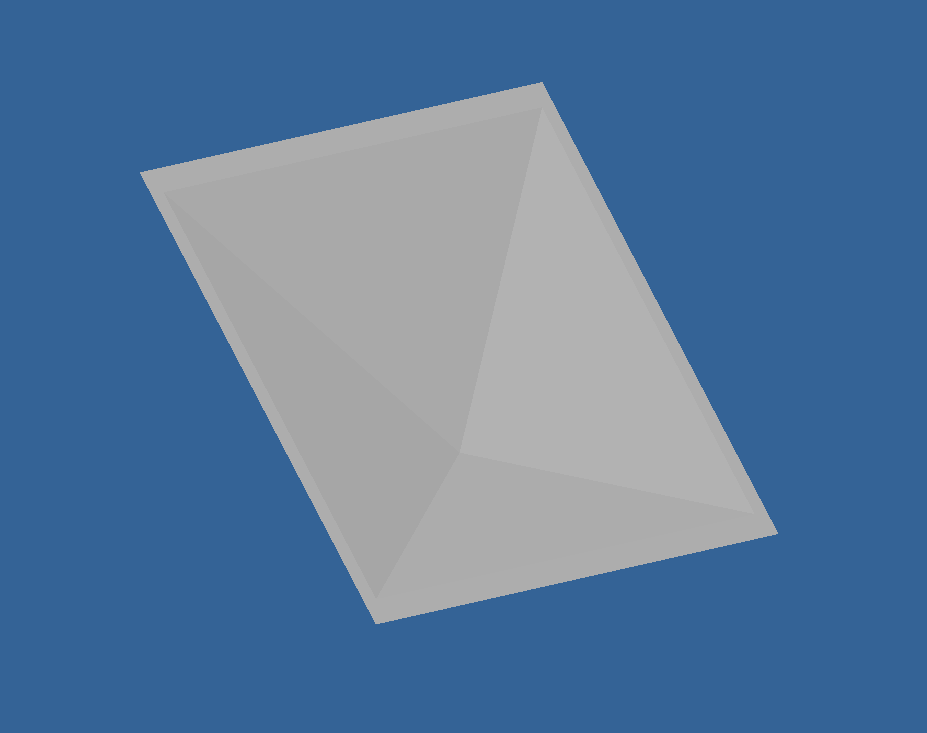

Potřebuji vytvořit prolis aby konečný vzhled vypadal jako na obrázku ------------- Václav Dušek |
Odeslal: Cheff
Datum odeslání: 02.pro.2014 v 19:08
|
Pokud je jednostrané, tak asi do razníku nemáte přidáno "odebrání materiálu" z tvářené strany. Třeba se jen "nevybralo" a stačí dovybrat při tvorbě razníku. Zároveň je dobré si pohlídat "střed" nebo do prvního náčrtu vložit "středovou značku" - tímby měl být dán vkládací bod... |
Odeslal: dusek
Datum odeslání: 03.pro.2014 v 08:01
|
Jak to myslíte? Šablonu pro razník mám upravenou z obou stran. A při vkládání razníku do modelu jsem níkde takovouto možnost nenašel. Nechápu, že když si udělám šablonu například pro kruhový prolis, tak vše funguje jak má. U "psaníčka" ne ... ------------- Václav Dušek |
Odeslal: Cheff
Datum odeslání: 05.pro.2014 v 13:25
| Ano, ale když ze šablony vytváříte i-prvek, tak se psaníčko nevybere celé - občas vybere jen "první část modelu" a na vybrání "zapomene" -> je nutné při tvorbě odebrání znovu dovybrat ve stromu... |
Odeslal: dusek
Datum odeslání: 05.pro.2014 v 14:29
při tvorbě razníku vybrání vyberu. Když si otevřu šablonu, tak tam to vybrání je (viz. obrázek). Když ho ale aplikuji do plechu, tak už vybrání neudělá. ------------- Václav Dušek |
Odeslal: Cheff
Datum odeslání: 08.pro.2014 v 08:16
| Ještě střelím "od boku" - co tloušťka materiálu - vychází správně (případné zaoblení atd...) |
Odeslal: dusek
Datum odeslání: 08.pro.2014 v 15:49
|
Střelba od boku byla spravná. Zkusil jsem to v řezu a opravdu ta tloušťka není jednotná. Bohužel jsem narazil na jiný problém. Nejsem schopen nakreslit odsazený jehlan tak, aby mel všude stejnou tloušťku. Já vím, můžu to vzít Skořepinou, ale to mi pak nevezme export iPrvku. A tak to zkouším nějak zkreslit, ale stále nemohu dosáhnout stejné tloušťky. ------------- Václav Dušek |
Odeslal: Radek001
Datum odeslání: 08.pro.2014 v 16:02
|
Jenom tip: Zkuste použít odvozené kóty / parametry. Mám tlouťku materiálu a některé razníky provázané tímto způsobem, funguje.
|
Odeslal: dusek
Datum odeslání: 09.pro.2014 v 07:41
|
Parametrické to mám. Problém momentálně mám v tom, že nedokážu nakreslit požadovaný tvar razníku s jednotnou tloušťkou materiálu. ------------- Václav Dušek |
Odeslal: Radek001
Datum odeslání: 09.pro.2014 v 07:45
| Dejte sem model. Dopředu nic neslíbím, ale mrknu se. |
Odeslal: dusek
Datum odeslání: 09.pro.2014 v 07:51
|
uploads/28496/Součást5.ipt" rel="nofollow - uploads/28496/Součást5.ipt Potřebuji vytvořit razník viz. obrázek výše v diskuzi. v příloze je rozpracovaný model šablony pro razník. Výchozí náčrt je Náčrt 3, kde se zadává rozměr vnějšího obdelníku. Odsazení vnitřního obdelníku se řídí z ostatních náčrtů - náčrty trojúhelníků. ------------- Václav Dušek |
Odeslal: Radek001
Datum odeslání: 09.pro.2014 v 10:48
|
Posílám model "Psaníčka". uploads/2854/Součást32.ipt" rel="nofollow - uploads/2854/Součást32.ipt Je to navázané na tloušťku materiálu + parametricky řízené rozměry vč. zaoblení. Posílám v *.ipt (nestíhám), ale s razníkem si už jistě poradíte (přidat / odebrat materiál+export mezi punches).
Zdravím. |
Odeslal: dusek
Datum odeslání: 09.pro.2014 v 10:55
|
Děkuji převelice, ale dochází tu ke kolizi verzí, já mám 2014, vy 2015. Poprosím o step verzi a nějaký scan postupu ve stromu, případně nějakou dwfx verzi. Děkuju ------------- Václav Dušek |
Odeslal: Navara
Datum odeslání: 09.pro.2014 v 11:20
|
Tady je hotový razník s možností definování polohy středu http://www.cadforum.cz/catalog/block.asp?blk=11613 - http://www.cadforum.cz/catalog/block.asp?blk=11613 |
Odeslal: Radek001
Datum odeslání: 09.pro.2014 v 11:27
|
Pan Navara byl rychlejší :-) |
Odeslal: dusek
Datum odeslání: 09.pro.2014 v 12:26
Ano, tak nějak by to mohlo být. A teď? Jak jste udělal ten jehlan?  Ať jsem zase o něco chytřejší. Možná by neuškodilo nějaké stručné video. Co jsem kolem toho zkoušel najít na youtube, tak toho moc není.------------- Václav Dušek |
Odeslal: Navara
Datum odeslání: 09.pro.2014 v 13:37
|
Ten jehlan je udělaný pomocí dvou šablonování obdélník-pracovní bod. V helpdesku je uložen zdrojový soubor pro podrobnější studium. http://helpdesk.cadstudio.cz/helpdesk.html?id=F317 - http://helpdesk.cadstudio.cz/helpdesk.html?id=F317 a jako VIP blok http://www.cadforum.cz/catalog/block.asp?blk=11616 - http://www.cadforum.cz/catalog/block.asp?blk=11616 |
Odeslal: dusek
Datum odeslání: 09.pro.2014 v 15:49
|
Děkuji, v podstatě jsem to dělal úplně stejně, jen si asi budu muset zopakovat deskriptivní kreslení. Ale jestli můžu dotaz. Má nějak význam to kruhové vyříznutí? ------------- Václav Dušek |
Odeslal: Navara
Datum odeslání: 09.pro.2014 v 16:32
| Nějaké vyříznutí tam být musí. Dal by se použít i ten vnitřní obdélník. Tu kružnici jsem použil na test, jestli to projde a už tam zůstala. Moje nepozornost. |
