Téma: Variabilita-Inventor
Odeslal: sporak
Předmět: Variabilita-Inventor
Datum odeslání: 05.led.2015 v 19:30
Dobrý den,Téma se týká ohledně Inventoru dám příklad.. Mám desku o rozměru délky 80mm, kde jsou díry po 10mm. Je nějaký podprogram v kterém by se dala napsat nějaká rovnice a eventuálně jaká aby sem dosáhl ... že po změně rozměru délky z 80mm na 200mm, tak se mi v té stejné desce samy udělají díry? Předem děkuji za odpověd
|
Odpovědi:
Odeslal: maiklss
Datum odeslání: 05.led.2015 v 20:08
Jaké hodnoty jsou důležité??rozeč či odsazení od kraje???
|
Odeslal: maiklss
Datum odeslání: 05.led.2015 v 21:18
Zde mas jednu variantu
uploads/10604/Deska_s_otvory-final.ipt" rel="nofollow - uploads/10604/Deska_s_otvory-final.ipt
|
Odeslal: Cheff
Datum odeslání: 05.led.2015 v 22:01

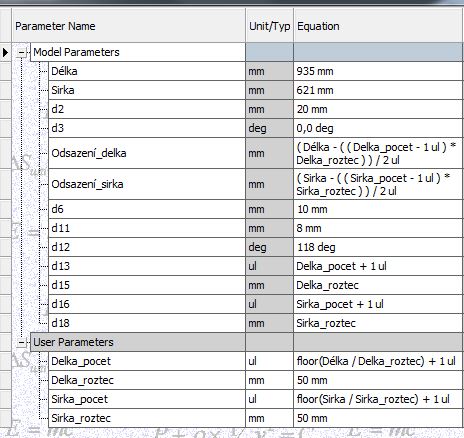

Nevím co posílal maiklss (nemám tu Inv), ale vzorec je jednoduchý. Stačí délku (např. d1=80mm, případně ještě 2x odečíst krajní vzdálenost - d2) vydělit např. maximální roztečí (Roztec)- tím se dostane počet kusů. Toto lze ještě zaokrouhlit (ceil() - na max, floor() na min a round() pouze zaokrouhlení).
Více http://www.cadforum.cz/forum/forum_posts.asp?TID=19148&KW=ceil&title=vypocet-dilcuprvku-v-poli-z-delky - zde nebo http://www.cadforum.cz/forum/forum_posts.asp?TID=10430&KW=ceil&title=matematicke-funkce - ZDE -> ještě upřesním, že červený řádek znamená chybu syntaxe, tedy "nesrovnané jednotky" (ceil, floor i round chtějí bezrozměrné číslo (ul -> mm/mm=ul ; mm/ul=mm atd.)
|
Odeslal: maiklss
Datum odeslání: 05.led.2015 v 22:07
Cheff napsal(a):
Nevím co posílal maiklss (nemám tu Inv), ale vzorec je jednoduchý. Stačí délku (např. d1=80mm, případně ještě 2x odečíst krajní vzdálenost - d2) vydělit např. maximální roztečí (Roztec)- tím se dostane počet kusů. Toto lze ještě zaokrouhlit (ceil() - na max, floor() na min a round() pouze zaokrouhlení).
Více http://www.cadforum.cz/forum/forum_posts.asp?TID=19148&KW=ceil&title=vypocet-dilcuprvku-v-poli-z-delky - zde nebo http://www.cadforum.cz/forum/forum_posts.asp?TID=10430&KW=ceil&title=matematicke-funkce - ZDE -> ještě upřesním, že červený řádek znamená chybu syntaxe, tedy "nesrovžinané jednotky" (ceil, floor i round chtějí bezrozměrné číslo (ul -> mm/mm=ul ; mm/ul=mm atd.) |
Použil jsem prvni možnost na kterou je odkaz. Taky to byl postup navrhovaný pro můj případ . Řešim to přes floor

|
Odeslal: sporak
Datum odeslání: 05.led.2015 v 23:16
|
Děkuji, jak budu mít volno vše vyzkouším, ale to .ipt ukazuje chybu zrojového proudu-a to nevím kde je chyba zda u mě bo u vás.
|
Odeslal: maiklss
Datum odeslání: 06.led.2015 v 04:59
Odeslal: sporak
Datum odeslání: 06.led.2015 v 09:38
|
jojo supr, v tom pracuju i já
|
Odeslal: horalek
Datum odeslání: 06.led.2015 v 10:24
|
Pokud to chcete ještě malinko vylepšit tedy včetně rozhodování, při jaké rozměru mít kolik děr, přepínání typů děr a podobně, doporučuji se podívat na iLogic. Tento modul zásadně rozšiřuje možnosti automatizace nejen modelů, ale i sestav a výkresů + jednoduché možnosti nastavení dialogu pro zadávání rozměrů. tady jednoduchá ukázka: http://www.cadforum.cz/cadforum/video.asp?id=206 - http://www.cadforum.cz/cadforum/video.asp?id=206 nebo https://www.youtube.com/watch?v=IEJhveFD3TY&list=PLAFB7DABEE4F39AC0&index=22" rel="nofollow - https://www.youtube.com/watch?v=IEJhveFD3TY&list=PLAFB7DABEE4F39AC0&index=22
|
Odeslal: sporak
Datum odeslání: 06.led.2015 v 10:40
|
děkuji moc, o iLogicu sem tež uvažoval, vyzkouším a uvidím
|
Odeslal: sporak
Datum odeslání: 27.led.2015 v 12:12
|
Ještě bych se rád zeptal, třeba když dělám skříň a vše má dané parametry, ale změním výšku jednohé bočnice. tak jak udělat aby se výška změnila u všech vložených souboru...například, záda a bočnice Děkuji.
A nakonec jsem zjistil, že inventor mám 2014, ale AutoCAD mám 2015...
|
Odeslal: maiklss
Datum odeslání: 27.led.2015 v 12:18
|
Dalo by se ti řešit přes odvozený náčrt ze kterého by vycházeli veškeré dílce skříně.
A nebo když bude sestava adabtivní tak by se to taky možná dalo.
|
Odeslal: sporak
Datum odeslání: 27.led.2015 v 12:32
|
a jak vytvořit takový odvozený náčrt ?
|
Odeslal: Cheff
Datum odeslání: 27.led.2015 v 16:33

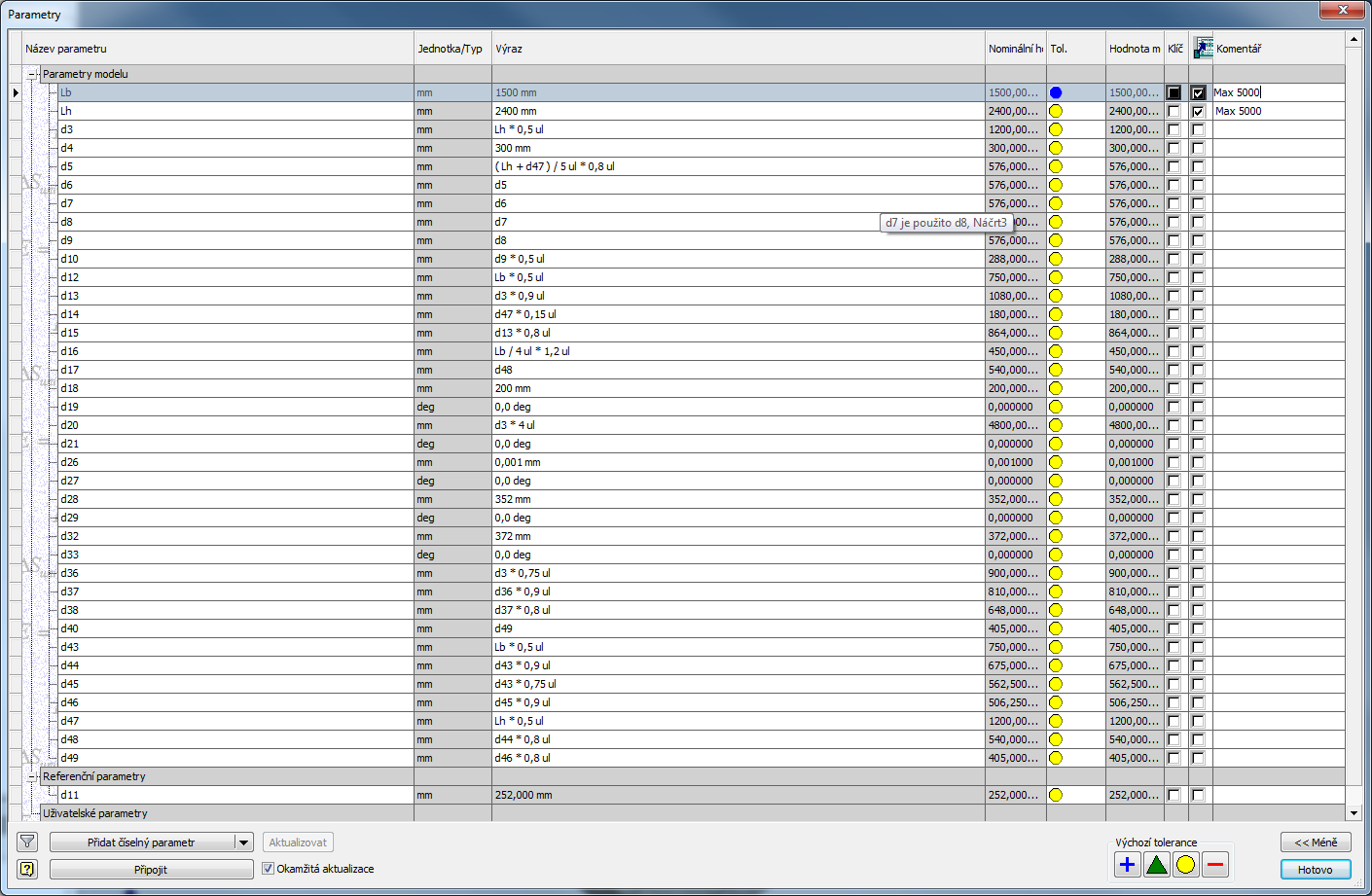

Tady téměř jednoznačně pomocí vložení odvozené komponenty (bez objemu). 1) Importovat náčrty (v době vkládání musí být "viditelný" nebo již "exportovaný") - to má nevýhodu v orientaci a "rozhazování" počátku (tedy definice do té samé roviny jako zdroj, což se ne vždy hodí.
2) Importovat "pouze" parametry a ty propojit s novými kótami, které vytvoříte v daném dílu...
3) Adaptivita by nejspíše taky šla, ale zase to bude nějak obcházet (pokud nebude kreslit na tu samou rovinu...). Nehledě na to, že já adaptivitu prostě nemám rád (špatně se vypíná -> pokud chci daný díl použít v jiné sestavě ;-)
PS: nezapomenout, že z polí se dá rozumně použít pouze první výskyt! Resp. takový, který nikdy nezmizí, čímž by vygeneroval chybu u promítání...
|
Odeslal: maiklss
Datum odeslání: 27.led.2015 v 16:35
Ještě mě napadlo pokud se jedná o jednoduchou sestavičku tak se dá dělat pomocí víceobjemové součásti
|
Odeslal: sporak
Datum odeslání: 27.led.2015 v 22:11
|
Ano to se jedná, o jednoduchou sestavu a chtěl bych u ní díky jednoduché změny dvou prvků...výšky a šířky... měnit celou sestavu.
a k té víceobjemové součásti bych se dostal jak ?
|
Odeslal: maiklss
Datum odeslání: 28.led.2015 v 05:04
Tady je návod sice od konkurence ale snad to nebude vadit:)https://www.youtube.com/watch?v=W_OtUp_222g
|
Odeslal: sporak
Datum odeslání: 28.led.2015 v 10:31
|
Video sem shlédl, i plno dalších, a celou součást dělám dle objemových těles, ale stále nevím, jak na závislosti jednoho tělesa zároveň zvětšovat/zmenšovat k ní zavazbené další těleso. aby v sestavě všechny výšky se zvětšili/zmenšili o stejnou hodnotu. v iLogicu sem nezjistil jak by to šlo. moc děkuji za rady
|
Odeslal: Ľubomír Pápay
Datum odeslání: 28.led.2015 v 10:51
Neviem či som správne pochopil o čo presne ide, ale ja som podobné veci zvykol riešiť pomocou excelu. Editovanie excelovskej tabulky je podľa mňa pomerne pohodlné...
------------- Ľubomír Pápay
Inventor 2009,2012
|
Odeslal: sporak
Datum odeslání: 28.led.2015 v 12:43
|
Předešlým způsobem se mi už zadařilo. Ale váš způsob přes Excelové tabulky též zkusím. děkuji
|
Odeslal: Cheff
Datum odeslání: 28.led.2015 v 12:44
Ľubomír Pápay napsal(a):
Neviem či som správne pochopil o čo presne ide, ale ja som podobné veci zvykol riešiť pomocou excelu. Editovanie excelovskej tabulky je podľa mňa pomerne pohodlné...
|
Ale po "vnitřní" stránce Inv je to prý docela zvěrstvo, a čistší je "odvozená komponenta".
Jinak k dotazu jsou asi 2 cesty 1) parametr, který budete přičítat a tento potom všude "přičítat/odčítat"
2) Lépe rovnou celou součást stavět jako "parametrickou" tedy něco jako d1=30, d2=(výsledných např. 50)=d1+20. atd. prostě to "matematicky svázat" jak potřebujete...
Jedna ukázka parametrické tabulky je v příloze... (Zrovna jednoduché přičítátní tam nemám, ale svázané to je celkem slušně ;-))
|
Odeslal: sporak
Datum odeslání: 28.led.2015 v 12:48
|
přesně takhle jak píšete to delám, matematicky svazovat. Děkuji
|
Odeslal: sporak
Datum odeslání: 28.led.2015 v 13:04
|
jen mě teď napadlo, když vše udělám pomocí objemových těles...jak pak udělám výkres každého dílu zvlášť? Jde to? do výkresu jde pak vložit jen celá součást a pomocí řezu to asi není nejlepší řešení dávat pryč. Nebo je i jiné řešení?
|
Odeslal: Pavel Žáček
Datum odeslání: 28.led.2015 v 13:07
Tu součást, která je složená z více objemových těles, můžete pak nechat rozpadnout na sestavu, ve které bude z každého tělesa samostatná součást. Výhoda je, že sestava je pak navázaná na původní díl a po jeho změně se zaktualizuje.
------------- Pavel Žáček
|
Odeslal: maiklss
Datum odeslání: 28.led.2015 v 13:16
|
Vše je vysvětkeno ve videu na které jsem dal odkaz
|
Odeslal: sporak
Datum odeslání: 28.led.2015 v 18:02
|
Ano já vím, omlouvám se...dokoukal jsem ho po tom, co jsem se zeptal. Děkuji mockrát
|
Odeslal: sporak
Datum odeslání: 08.úno.2015 v 22:55
|
Věděl by jste někdo prosím, pomocí jaké funkce inventoru v sestavě by šli v závislosti na rozměru přidávat komponenty např.: nohy u stolu, o nějaké délce třeba 100, který má 2+2 nohy. Tak po zvětšení délky třeba o 100...takže na 200 by se přidaly doprostřed další 2 nohy ...čili 2+2+2. Děkuji moc
|
Odeslal: Navara
Datum odeslání: 09.úno.2015 v 08:13
|
Pro podobné úlohy je určen Inventor ETO. Tam je skutečně možné skládat sestavu popsaným způsobem. Není to ale dostupně ve standartním Inventoru. V samotném Invnentoru je možné to dělat pouze pomocí pole komponent, nebo pomocí iLogicu. To je ale dost neohrabané a komplikovanější skladbu v tom neuděláte.
|
Odeslal: sporak
Datum odeslání: 09.úno.2015 v 13:00
|
Aha ...dobře děkuji, to jsem nevěděl, že Inventor ETO existuje vubec. Děkuji
|
Odeslal: Navara
Datum odeslání: 09.úno.2015 v 13:04
|
Tady je odkaz na oficiální stránku Inventor ETO http://www.autodesk.com/products/inventor-engineer-to-order/overview" rel="nofollow - http://www.autodesk.com/products/inventor-engineer-to-order/overview
http://www.cadstudio.cz/inventoreto - http://www.cadstudio.cz/inventoreto
Zde se můžete dozvědět více o tomto produktu.
|
Odeslal: sporak
Datum odeslání: 09.úno.2015 v 13:16
Odeslal: sporak
Datum odeslání: 06.bře.2015 v 00:28
|
Dobrý den, teď řeším problém s tzv. vypnutím díry v iSoučásti. Např.: mám desku ve které mám v rozměru 1000 8 děr, poté rozměr 800, ale v nem jen 2 díry. A dle funkce vypnutí by měly ty díry při tomto rozměru v iSoučásti vypnout, ale jediné co se mi zobrazuje je vypočítat a to já nechci. jak to udělat? Děkuji
|
Odeslal: VejvodaT
Datum odeslání: 06.bře.2015 v 08:18
No závislosti já řeším jednoduše 2-mi způsoby. Prvním je v sestavě udělat Rozvržení, tam si nakreslím základní náčrty a podle toho jak zvětším nebo upravím jeden rozměr se mi "přeskládá" celá sestava a jednotlivé díly. Toto řešení je vhodné pokud je známá geometrie a nebo pokud se jedná o složitější výrobek s mnoha závislostmi na sobě, které potřebuju dostat jak do dílů, tak do podsestav ( přes parametry ).
Druhou možností je využít možnosti propojení Parametrů a to tak, že například pokud je definovatelný matematický vztah na novou součást, vzít si z původní součásti nějaký rozměr a v novém dílu ho matematicky použít. Například toto využívám když mám ocelovou pásovinu a pod ní potřebuju mít izolační podložku, tak tu izolační podložku ( šířku ) řídím vztahem sirka_podlozka = sirka_pasovina + 10, kde parametr sirka_pasoviny je parametr z jiného dílu.
|
Odeslal: sporak
Datum odeslání: 07.bře.2015 v 01:27
|
nejrealizovanejší zpusob by pro mě byl 1. ale narazil jsem problém že nejspíš nejde použít do součástí z obsahového centra ...třeba díry v jäklu
|
Odeslal: sporak
Datum odeslání: 08.bře.2015 v 12:24
|
Teď jsem zkoušel funkce náhrad...a zjistil jsem, že to asi nijak nejde oddělat. jestli ano, prosim poraďte...byl bych velice vděčný
|
Odeslal: Cheff
Datum odeslání: 09.bře.2015 v 08:40
|
I do dílů z OC to jde, ale nesmí být součástí OC -> tedy při vkládání dílu z OC dát "jako běžné" a vybrat mu nový název a umístění, pak díl upravit půjde.
|
Odeslal: sporak
Datum odeslání: 09.bře.2015 v 09:33
|
Aha, tak takhle mě to nenapadlo, děkuji
|
|
