Téma: Měřítko vykreslování
Odeslal: Bokomarie
Předmět: Měřítko vykreslování
Datum odeslání: 11.dub.2015 v 12:19
|

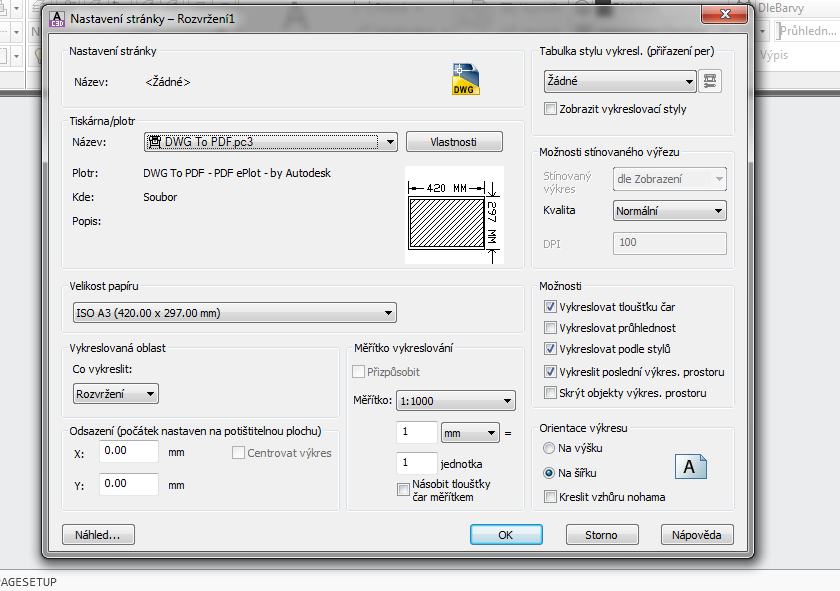

Dobrý den, ráda bych tiskla z rozvržení. Rýsuji v metrech. Prošla jsme již několik návodů a podobných dotazů. Vím, že v modelovém prostoru bych měla rýsovat 1:1 a až v rozvržení nastavovat měřítko při tisku. Nemohu však přijít na to, jak změnit měřítko vykreslování. Respektive jak udělat aby měřítko 1:1 se rovnalo 1mm = 1 jednotka a ne 1mm = 0.001 jednotka (viz obrázek). Děkuji za rady
|
Odpovědi:
Odeslal: Mantlík
Datum odeslání: 11.dub.2015 v 12:33
|
Ale podle Vašeho obrázku to máte správně ! 1mm = 1 jednotka Koneckonců v měřítku 1:1000 je 1m na papíře 1mm, ne? Hlavně si nezapomeňte také nastavit měřítko výřezu (v tomhle případě též 1:1000) ------------- J. Mantlík |
Odeslal: Bokomarie
Datum odeslání: 11.dub.2015 v 12:41
| Poslala jsem špatný obrázek. Chtěla bych aby měřítko 1:1 mělo hodnoty 1mm=1 jednotka. Právě že přepočet že 1mm na papíře je 1 m je nevyhovující. Měřítko výřezu budu nastavovat na 1:50. |
Odeslal: johny
Datum odeslání: 11.dub.2015 v 14:06
|
Do rozvržení si nakreslete rámeček papíru v mm, tedy pro A4 210x297 Pak uvnitř něj nakreslete výřez příkazem _-vports (nejlépe v netisknutelné hladině, ale nepoužívejte Defpoints) Vyberte výřez a ve vlastnostech mu nastavte měřítko 20 (jakože 1000:50). Při tisku vybírejte rámeček co jste si nakreslila na začátku a dejte 1:1.
|
Odeslal: Bokomarie
Datum odeslání: 11.dub.2015 v 17:31
| Nějak nechápu proč bych si měla do rozvržení dělat rámeček? Vždyť už tam je předvolená přesná stránka ze "Správce nastavení stránky". A bohužel příkaz -vports mi nefunguje. Rada s měřítkem mi trochu pomohla-děkuji.Celkový výstup mám však o půl centimetru delší než by měl být. |
Odeslal: Mantlík
Datum odeslání: 11.dub.2015 v 17:44
|
Pokud máte správně rozměr papíru a všechna měřítka (výřezu i rozvržení), nemůžete to mít o půl centimetru delší, než to má být ... Nemáte ještě problém s netisknutelnými okraji papíru? (pro každou tiskárnu jsou jiné) ------------- J. Mantlík |
Odeslal: johny
Datum odeslání: 11.dub.2015 v 18:23
|
Ono jsou v zásadě dva přístupy, jak udělat rozvržení. Buď použijete toho správce, jak jste udělala vy, ono vám to samo udělá tu stránku, výřez apod. Vy jen definujete měřítko. Tento postup se zvlášť hodí, když už máte předdefonovená rozvržení v nějaké šabloně a máte to i s rámečky a rozpiskou. A je to určitě správný postup. Já ale většinou volím postup opačný, pro mě názornější.. že si všechno udělám manuálně - tedy nakreslím správný rámeček, vložím výřez, pak dám tisk, nastavím stránku a dám "Použij na rozvržení". Pak víte přesně co jak máte veliké, v jakých jednotkách atd. Pro pochopení principu možná lepší - proto jsem vám to tak popsal. Tento posup se také hodí když požíváte nějaké nestandardní formáty. Rámeček mít samozřejmě nemusíte - ale pomáhá při výběru rozsahu tisku - prostě vyberete ten rámeček, který přesně definuje i velikost papíru - pak se vám nestane, že budete mít něco o 0,5 cm větší. Ten příkaz _-vports (česky -výřez) nepotřebujete, použil se automaticky. Psal jsem vám to i s podtržítkem, protože když nevíte český ekvivalent, tak můžete použít příkaz anglický ale s podtržítkem - tak je to univerzální pro všechny jazykové mutace.. spousta lidí tu používá anglické prostředí.. nikdy nevíte.
|
Odeslal: vbehun
Datum odeslání: 11.dub.2015 v 19:17
Rámeček v rozvržení je vhodné dělat proto, že zde jsou zpravidla umístěna rohová razítka, rozpisky a další grafické prvky, které se vykreslují v měřítku 1:1 (tak jako celé rozvržení). V neposlední řadě tiskárna (plotter) ořezává nepokreslené okraje výkresu právě podle rámečku. Místo příkazu _-VPorts [CMD]VÝŘEZ[/CMD] (_VPORTS) [CMD]-VÝŘEZ[/CMD] (_-VPORTS) [CMD]+VÝŘEZ[/CMD] (_+VPORTS) zkuste použít jednodušší _MView (MPohled) ([CMD]MPOHLED[/CMD] (_MVIEW)) ---edit:--- Stanovení měřítka, tak jak píše johny 11.4.2015 ve 14:06 "Vyberte výřez a ve vlastnostech mu nastavte měřítko 20 (jakože 1000:50)." je dobrá pomůcka pro výkresy situací (kreslených v metrech) s jednotkami rozvržení 1:1 v milimetrech. Měřítko nastavte vzhledem k výkresovému prostoru jako 1000/Mxv (v anglické verzi 1000/Mxp): 1:1000 ... 1000/1000xv 1:500 ... 1000/500xv 1:200 ... 1000/200xv 1:100 ... 1000/100xv 1:50 ... 1000/50xv ... 20xv ------------- =^..^= |
Bokomarie napsal(a):Odeslal: Bokomarie
Datum odeslání: 12.dub.2015 v 00:49
|
Děkuji moc všem za rady, zkoušela jsem ještě zde popsané postupy, ale vždy mám o půl centimetru úsečku delší. Až si říkám jestli jsem si to špatně nespočítala. Úsečka je v modelovém prostoru narýsována jako 3.5 (jednotek), když ji tisknu 1:50, měla by se úsečka o skutečné délce 3.5m na papíře zobrazovat jako úsečka dlouhá 7 cm. Nebo se ještě zamyslím nad netisknutelnými okraji stránky - to bych ale čekala, že budu mít spíš úsečku kratší. Každopádně ještě jednou děkuji za rychlé rady a osvětlení s podtržítkem. |
Odeslal: johny
Datum odeslání: 12.dub.2015 v 10:06
|
Takováto drobná chyba většinou vzniká že na tisku nedáváte 1:1 ale Fit to Page... Pozor i pokud tisknete pdf na tiskárnu/plotr (měřítko musí být "Skutečná velikost/Actual size") Můžete ten výkres uložit na uloz.to nebo někam a poslat link? Pokud nechcete celé, pak to promažte a nechte třeba jen tu úsečku 3,5 m. |
Odeslal: Bokomarie
Datum odeslání: 12.dub.2015 v 16:49
|
http://uloz.to/xi5TNxFm/vzorovy-hraz-dwg zde je to nahrané. Ještě mě napadá, jetsli to není tím že je to výuková verze Cadu. |
Odeslal: johny
Datum odeslání: 12.dub.2015 v 17:58
|
Není... Kde jste jakože naměřila že to máte o půl centimetru větší? Podle mě to totiž máte v naprostém pořádku... udělal jsem pdf z vašeho rozvržení... a když to pdf vytisknete na tiskárně ve 100% velikosti, tedy jak jsem psal dříve žádné "Fit to page", pak ta hrana bude 7 cm. Bez debat. uploads/1045/vzorovy_hraz-Rozvržení1.pdf" rel="nofollow - uploads/1045/vzorovy_hraz-Rozvržení1.pdf
|
