Téma: Modelove čiary
Odeslal: milan d
Předmět: Modelove čiary
Datum odeslání: 16.kvě.2015 v 18:12
Potrebujem poradiť. Mám sadrokartónový podhľad 600/600, materiál pridaný modelové čiary, v jednotlivých pohľadoch podhľadov viem zmeniť farebnosť daných modelových čiar pre rozne typy podhľadov. Neviem ale zmeniť typ modelovej čiary (stále iba plná). Potreboval by som pre lepšiu prehľadnosť zmeniť aj typ čiary napr. čiarkovaná, bodkovaná, bodkočiarkovana atď (príloha). Prešiel som všetky nastavenia aj filtre, ale neviem to nejako nastaviť. Nerád by som dané podhľady prekresľoval detailovými čiarami. Ďakujem za každú radu. ------------- milan |
Odpovědi:
Odeslal: IvanaV
Datum odeslání: 17.kvě.2015 v 17:50
|
nerozumim: Šrafu snad jen naimportovat vlastní, s model.čárou je to snadné... |
Odeslal: milan d
Datum odeslání: 17.kvě.2015 v 18:52
|

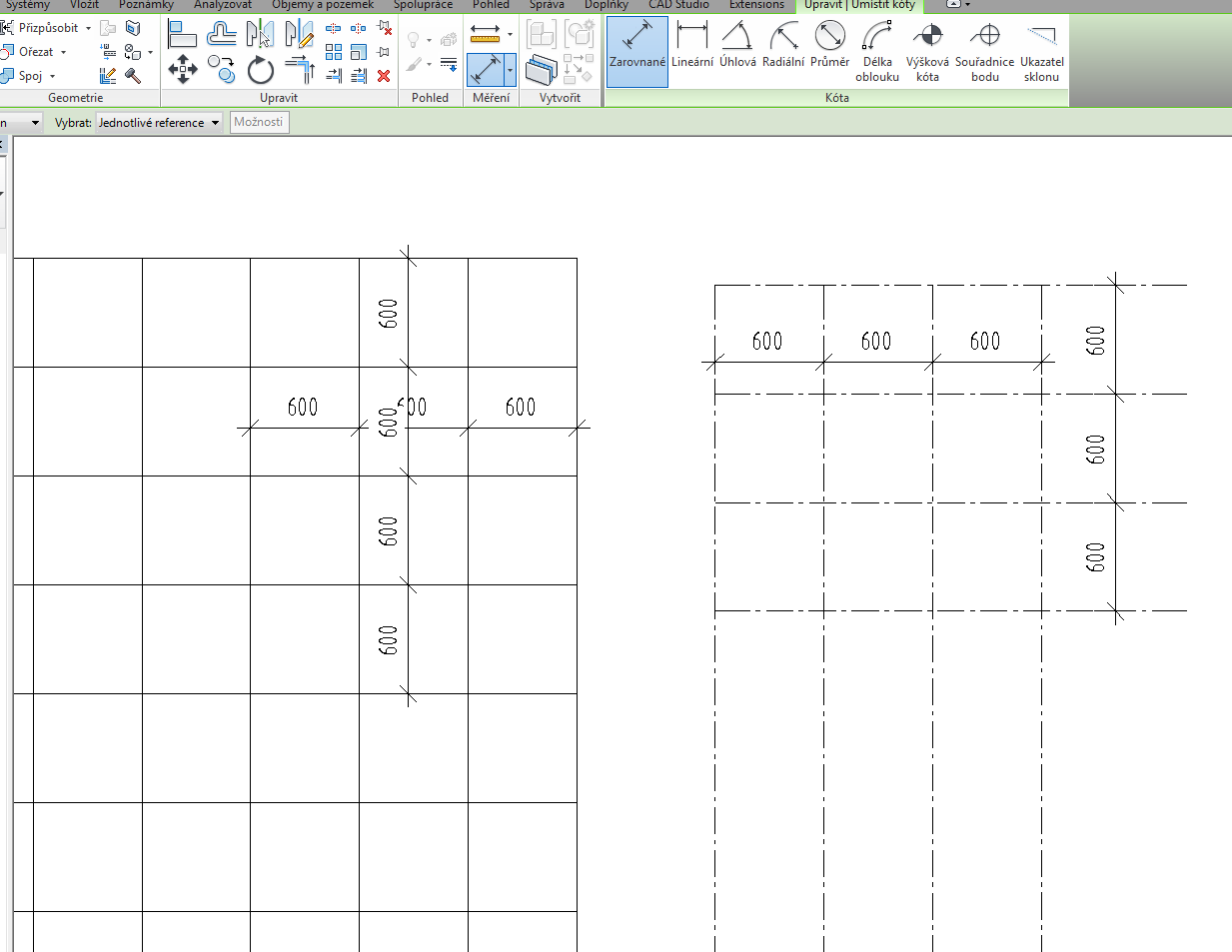

Neviem čomu sa nedá rozumieť: stále hovoríme o SDK podhľade 600/600mm, kde vzor materiálu je tvorený šrafovacím vzorom z modelových čiar (ľavá strana obr.) Viem ako sa vytvorí vzor modelovej šrafy. Neviem ako sa zmení typ čiary modelovej šrafy. Pravá strana obr. - obyčajné detail. čiary (bodkočiarkované) Potreboval by som vedieť, či viem zmeniť typ čiary modelovej čiary (šrafy). Ďakujem ------------- milan |
Odeslal: Peter Jirat
Datum odeslání: 17.kvě.2015 v 20:15
|
Myslím, že to takto nepůjde. Jedině si nastavit čerchovanou čáru jako zobrazení podložení a pak si pohled na strop zobrazit jako podložení daného patra. Nebo si vytvořit modelovou šrafu podobného tvaru (import definice). ------------- PJ http://www.jirat.cz" rel="nofollow - www.jirat.cz |
Odeslal: IvanaV
Datum odeslání: 17.kvě.2015 v 20:41
|
návod na šraf.vzor http://therevitkid.blogspot.cz/2011/03/revit-tutorial-creating-and-modifying.html " rel="nofollow - http://therevitkid.blogspot.cz/2011/03/revit-tutorial-creating-and-modifying.html |
Odeslal: milan d
Datum odeslání: 17.kvě.2015 v 20:45
|
1/ Prvá možnost, podloženie + pohľad na strop je OK, len problem je v tom, že neviem kde prepíšem typ šrafy. Klasicky VG/Stropy prepis Čáry je len pre obvod podhľadu, nie pre typ čiary šrafy. 2/ Viem importovať šrafy, ale neviem ako sa mení typ čiary. Neviem ako sa dá vytvoriť mriežka 600/600mm z bodkočiarkovanou čiarou. Ďakujem. ------------- milan |
Odeslal: Peter Jirat
Datum odeslání: 18.kvě.2015 v 08:32
Správa > Doplňkové nastavení > Půltóny/Podklad - ale platí to pro celý model, takže někdy to v jiných pohledech může přinést nežádoucí zobrazení. Tak jsem si to zkusil, a šrafy to nepřepíše :-( měl jsem za to že ano.
------------- PJ http://www.jirat.cz" rel="nofollow - www.jirat.cz |
milan d napsal(a):Odeslal: Peter Jirat
Datum odeslání: 18.kvě.2015 v 09:42
|
Jednoduchá definice výplně uploads/74/R600x600.pat" rel="nofollow - uploads/74/R600x600.pat pro další úpravy... ------------- PJ http://www.jirat.cz" rel="nofollow - www.jirat.cz |
Odeslal: Peter Jirat
Datum odeslání: 18.kvě.2015 v 10:13
|
Jinak pokud byste pořád trval na čerchovaném zobrazení, tak asi namísto stropu použít prosklenou střechu v rastru 600x600, kde zobrazení panelů přepíšete na požadovaný typ čáry. Pak je ale potřeba vyzkoušet vkládání stropních instalací, popř. upravit rodiny.. ------------- PJ http://www.jirat.cz" rel="nofollow - www.jirat.cz |
Odeslal: milan d
Datum odeslání: 18.kvě.2015 v 11:34
|
Super ďakujem. Veľmi ste mi pomohli. Revit je jednoducho jednotka, pokiaľ mu rozumie pár správnych ľudí. V prílohe posielam, o čo mi vlastne šlo. Je tam zobrazený aj Váš raster 600/600 - Typ D. V prílohe rovnako posielam moj raster 600/600, mierka importu 3,94 Ešte rad ďakujem.  uploads/29887/600_600_Bodka_carka.pat" rel="nofollow - uploads/29887/600_600_Bodka_carka.pat ------------- milan |
Odeslal: Peter Jirat
Datum odeslání: 18.kvě.2015 v 12:32
|
Není zač, jen pozor na logiku věci - šrafa určuje materiál, ne dělení na rastr - i když modelová šrafa je k tomu tak trochu předurčená. Proto pokud máte někde v legendě nakreslený materiál rastru plnou čarou, pak toto upravené zobrazení (které vychází z místních norem či zvyklostí) neukazuje správný materiál - sice každý ví o co jde, ale pokud by se v tomto pokračovalo, vznikne z modelu chaos. ------------- PJ http://www.jirat.cz" rel="nofollow - www.jirat.cz |
Odeslal: milan d
Datum odeslání: 18.kvě.2015 v 19:28
|
Ešte raz vďaka. V legende je nakreslená šrafa ručne (primitívne), no výkaz je spracovaný podľa typu materiálu platí to iba pre podhľady. Pri vykazovaní časti stien je použitý obvodový plášť, kde je raster ľubovoľný a je možné vykázať jednotlivé panely OP. Nechcem otvárať novú tému, ale pri surfovaní na nete som objavil zaujímavú utilitu na šrafovanie tepelnej izolácie prvkov rôznych tvarov. Funguje zaujímavo a v prílohe posielam náhľad. Jedná sa o produkt Revit Insulator. http://grevit.net/?p=2509  ------------- milan |
