Téma: Trubkovice
Odeslal: JakubMasin
Předmět: Trubkovice
Datum odeslání: 18.čer.2015 v 15:29
Dobrý den,

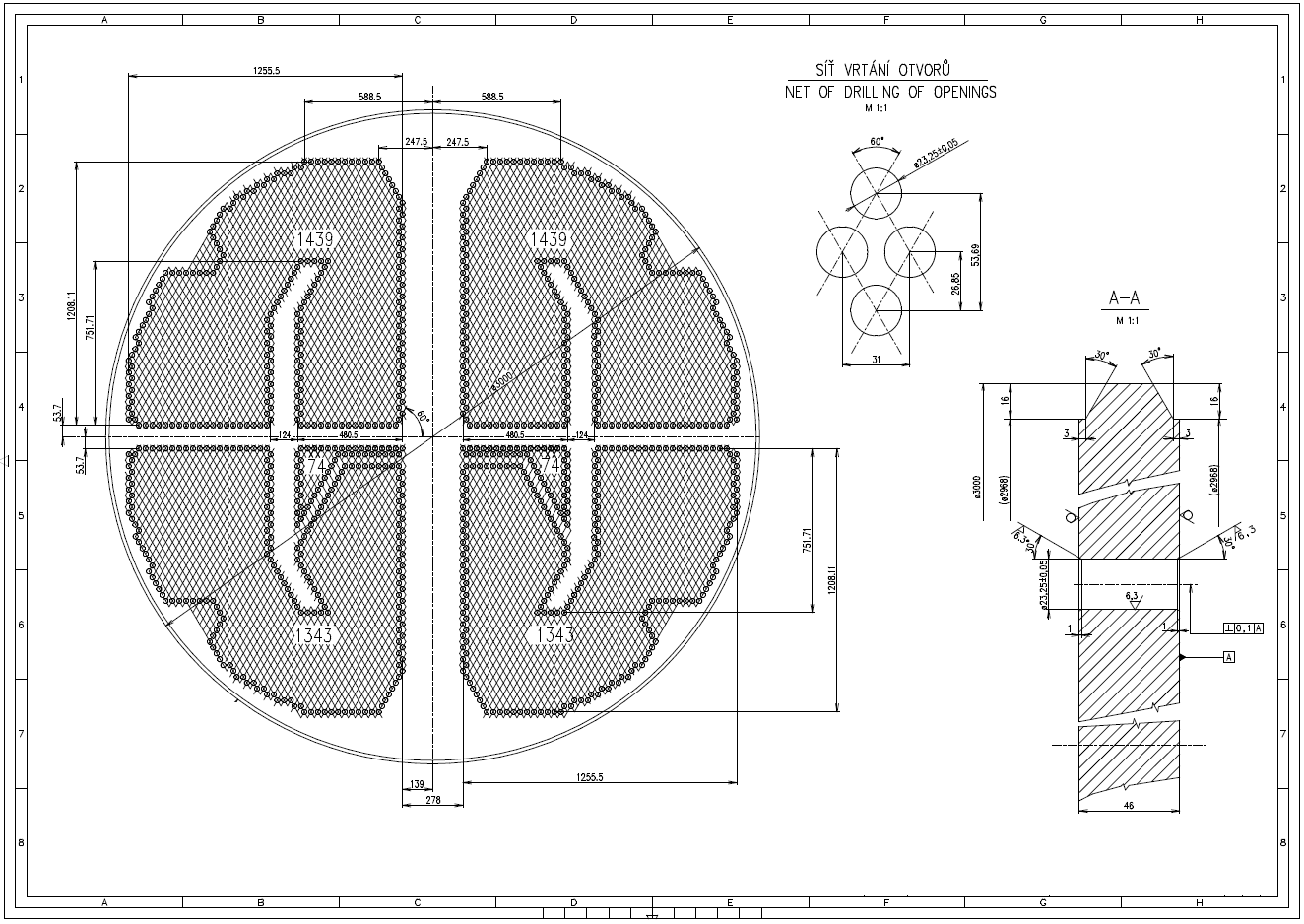

chtěl bych se zeptat jakým nejjednodušším postupem nakreslit trubkovnici výměníku? V Solid Edge bylo obdélníkové pole celkem dobře editovatelné a šlo v něm nastavit přesazení řad a celkem snadno vypínat jednotlivé otvory tak abych dosáhl požadovaného tvaru pole a nechce se mi věřit, že v Inventoru je to tak náročná věc. Viz. přiložený výkres.




Odpovědi:
Odeslal: raspi
Datum odeslání: 18.čer.2015 v 19:19
V Solidworksu je na to přímo funkce. Vyvrtá se jedna díra včetně sražení hran, nakreslí se skica (obrys rozvrtání), nastaví parametry rozvrtání, klik myší a je to. Jenže v Inventoru jsem na nic podobného nepřišel a ani naše podpora si s tím neví rady. :-(

Přesně tu samou funkci kdyby vývojáři udělali, to by bylo super. Místo toho si hrají s ikonkama... :-(


Odeslal: Jiri.Dostal
Datum odeslání: 19.čer.2015 v 10:31
Pole podle bodů v náčrtu mi taky chybí.
V obdélníkovém poli Inventoru lze vypínat pouze výskyty, přesazení upravovat nejde.


Odeslal: Cheff
Datum odeslání: 19.čer.2015 v 13:17
A nešel by na to adaptovat způsob tvorby "nepravidelného pole" - více o této technice http://www.inventor3dblog.cz/autodesk-inventor-jakym-zpusobem-vytvorit-nepravidelne-pole/#.VYP7Z0bLJ6I" rel="nofollow - ZDE


Odeslal: Navara
Datum odeslání: 25.čer.2015 v 15:29
Tohle je hodně zajímavá myšlenka. Zkusil jsem si na to udělat malý test a takhle nějak to dopadlo.

Je to hodně syrové a do produkčního nasazení tomu ještě dost chybí, ale pokud by se našli zájemci, tak je možné to dopracovat do produkčního stavu.
Zde je možné si stáhnout výsledek pro Inventor 2015. Z důvodu velikosti je potřeba přetáhnout "Konec součásti" na konec.



uploads/9996/Trubkovnice_Vysledek_Komprimovany.ipt" rel="nofollow - uploads/9996/Trubkovnice_Vysledek_Komprimovany.ipt


Odeslal: raspi
Datum odeslání: 25.čer.2015 v 16:36
Paráda, takhle by to mohlo jít. Akorát když změním obrys rozvrtání, tak díry zůstanou tak jak původně byly.

Tu ikonu "Holes pattern" najdu v IA 2015 kde?




Odeslal: JakubMasin
Datum odeslání: 26.čer.2015 v 08:37
Původně odeslal(a) Navara Navara napsal(a):

Tohle je hodně zajímavá myšlenka. Zkusil jsem si na to udělat malý test a takhle nějak to dopadlo.

Je to hodně syrové a do produkčního nasazení tomu ještě dost chybí, ale pokud by se našli zájemci, tak je možné to dopracovat do produkčního stavu.
Zde je možné si stáhnout výsledek pro Inventor 2015. Z důvodu velikosti je potřeba přetáhnout "Konec součásti" na konec.



uploads/9996/Trubkovnice_Vysledek_Komprimovany.ipt" rel="nofollow - uploads/9996/Trubkovnice_Vysledek_Komprimovany.ipt


Dobrý den,

děkuji za reakci. Mohl by jste prosím Vás více rozvézt jak jste vytvořil ten příkaz Holes Patter který jste použil?

Děkuji Vám


Odeslal: Navara
Datum odeslání: 26.čer.2015 v 09:05
Jak jsem psal, je to jenom testovací demo, jestli je to proveditelné. Takže pro plné nasazení by bylo potřeba dodělat funkce pro editaci a automatickou aktualizaci. Určitě by se hodila i funkce pro tvorbu děr sražených na obou stranách atd.
Ten příkaz nenajdete nikde, protože jsem si ho sám vytvořil (Kombinací iLogic a XTools).

Princip funkce spočívá ve zjištění který bod je uvnitř nakresleného profilu a ten použít pro tvorbu díry. Programově si potom musíte obsloužit tuhle logiku a automatickou tvorbu děr. Větší podrobnosti tu ale uvádět nebudu. Pokud byste se do toho chtěli sami pustit, tak veškeré zdroje jsem čerpal z veřejné dokumentaci k API Inventoru.

Uvedl jsem to tu proto, abych zjistil ,jestli by o takovou aplikaci byl zájem a pokud ano, tak z toho může vzniknout hotová aplikace.


Odeslal: JakubMasin
Datum odeslání: 16.čvc.2015 v 09:48
Původně odeslal(a) Navara Navara napsal(a):

Jak jsem psal, je to jenom testovací demo, jestli je to proveditelné. Takže pro plné nasazení by bylo potřeba dodělat funkce pro editaci a automatickou aktualizaci. Určitě by se hodila i funkce pro tvorbu děr sražených na obou stranách atd.
Ten příkaz nenajdete nikde, protože jsem si ho sám vytvořil (Kombinací iLogic a XTools).

Princip funkce spočívá ve zjištění který bod je uvnitř nakresleného profilu a ten použít pro tvorbu díry. Programově si potom musíte obsloužit tuhle logiku a automatickou tvorbu děr. Větší podrobnosti tu ale uvádět nebudu. Pokud byste se do toho chtěli sami pustit, tak veškeré zdroje jsem čerpal z veřejné dokumentaci k API Inventoru.

Uvedl jsem to tu proto, abych zjistil ,jestli by o takovou aplikaci byl zájem a pokud ano, tak z toho může vzniknout hotová aplikace.


Dobrý den,

co to znamená, že by "vznikla hotová aplikace"?


Odeslal: kosulic
Datum odeslání: 21.čvc.2015 v 19:14
Nepročítal jsem tu stránku, ale třeba vám to pomůže:

http://modthemachine.typepad.com/my_weblog/ilogic/" rel="nofollow - http://modthemachine.typepad.com/my_weblog/ilogic/

http://forums.autodesk.com/t5/inventor-general-discussion/pattern-holes-within-a-boundary-sketch/td-p/2614957" rel="nofollow - https://forums.autodesk.com/t5/inventor-general-discussion/pattern-holes-within-a-boundary-sketch/td-p/2614957


Odeslal: Navara
Datum odeslání: 22.čvc.2015 v 08:29
Tuhle stránku znám a ten kód jsem si prošel než jsem se pustil do vlastního řešení. Funguje to, ale má to jednu zásadní vadu. Nejdřív totiž musíte vytvořit obdélníkové pole se všemi dírami a následně nepotřebné vypnout. To funguje, ale Inventor má problém s výkonem pokud je těch děr hodně. Celkem svižně funguje, pokud je těch děr tak do 2000. Při větším počtu se začíná dost zpomalovat. V případě toho kódu z modthemachine.com vyplýtváte výkon na díry, které potom ani nepotřebujete.


Odeslal: raspi
Datum odeslání: 22.čvc.2015 v 08:47
PARÁRA!!!  Zdá se, že to je přesně ono. Thumbs Up

Pro ty, co dělají trubkové výměníky, tak to umí v sestavě i automaticky doplňovat jednotlivé trubky do děr (klasické pole komponent).  Při změně skici (musí se pak znovu spustit Ilogic) se změní jak rozvrtání, tak i počet trubek.



Odeslal: raspi
Datum odeslání: 22.čvc.2015 v 09:42
No akorát mám pocit, že to stejně jako v SolidWorksu strašně trvá, než to spočítá. Ten původní návrh v prvním příspěvku jsem se ani neodvažoval zkoušet.

Edit:
Tak po třech hodinách hraní si s tím musím říct, že je to sice lepší než nic, ale... Několikrát to po nějaké úpravě vzoru přestalo fungovat a už to nešlo vrátit. Např. jsem přidal sražení hrany a při druhé změně skici rozvrtání se to "seklo". Dodatečné vypínání/zapínání to také nezvládá. HW náročnost jak psal p. Navara nic moc, takže pro častější editaci problematické.
