Téma: 2D pohledy ze 3D tělesa
Odeslal: hlucheucho
Předmět: 2D pohledy ze 3D tělesa
Datum odeslání: 10.pro.2015 v 11:28
|
Dobrý den, nedaří se mi vytvořit řez nebo průřez tělesa pomocí OBJPOHLED a OBJKRESLI. Pro pokusy jsem vytvořil jednoduché 3D těleso - kvádr se dvěma otvory, podobné jako ve videu http://www.cadforum.cz/cadforum/2d-prumety-a-rezy-3d-telesa-v-autocadu-tip8517 - http://www.cadforum.cz/cadforum/2d-prumety-a-rezy-3d-telesa-v-autocadu-tip8517 . Pohledy (nárys, půdorys) se mi podařilo bez problémů udělat. Řez nebo průřez se stále nedaří, příkaz OBJKRESLI mi napíše, že nebylo nalezeno těleso. Používám výukovou verzi AutoCAD 2015 ------------- hu |
Odpovědi:
Odeslal: Vladimír Michl
Datum odeslání: 10.pro.2015 v 11:48
|
Možná zkuste novější mechanismus přes příkaz [CMD]ZÁKLADNÍPOHLED[/CMD]. ------------- Vladimír Michl (moderátor) ARKANCE CZ - https://arkance.world - arkance.world (podpora viz emea.support.arkance.world) |
Odeslal: hlucheucho
Datum odeslání: 11.pro.2015 v 12:52
|
Můj problém s řezem to bohužel nevyřešilo. ------------- hu |
Odeslal: Vladimír Michl
Datum odeslání: 11.pro.2015 v 13:37
|
Pokud oním problémem je, že nebylo nalezeno těleso, je možné, že kvádr opravdu nemáte kreslený jako těleso. Jakým příkazem jste jej vytvářel? [CMD]KVÁDR[/CMD]? Příkaz ZákladníPohled mi na podobném tělese funguje:  ------------- Vladimír Michl (moderátor) ARKANCE CZ - https://arkance.world - arkance.world (podpora viz emea.support.arkance.world) |
Odeslal: hlucheucho
Datum odeslání: 11.pro.2015 v 13:46
|
[CMD]KVÁDR[/CMD] (_BOX) a otvory [CMD]VÁLEC[/CMD] (_CYLINDER). Pomocí [CMD]ROZDÍL[/CMD] (_SUBTRACT) pak vznikl děravý kvádr, viz přiložený soubor.
uploads/66286/TelesoRezy.dwg" rel="nofollow - uploads/66286/TelesoRezy.dwg ------------- hu |
Odeslal: Vladimír Michl
Datum odeslání: 11.pro.2015 v 13:50
|
Ano, to ten výše uvedený také - stejný postup mi funguje i na tom vašem DWG. ------------- Vladimír Michl (moderátor) ARKANCE CZ - https://arkance.world - arkance.world (podpora viz emea.support.arkance.world) |
Odeslal: hlucheucho
Datum odeslání: 11.pro.2015 v 13:54
|
[CMD]ZÁKLADNÍPOHLED[/CMD] (_VIEWBASE) mi bez potíží vytvořil nárys, půdorys a bokorys. Jak na řez jsem u tohoto příkazu nepřišel. Asi mi uniká nějaká zásadní informace. ------------- hu |
Odeslal: hlucheucho
Datum odeslání: 11.pro.2015 v 14:32
|
Nesouvisí můj problém s omezením u výukové verze? Chtěl jsem zkusit [CMD]ROVINAPRŮŘ[/CMD] (_SECTIONPLANE) a přesto, že mi tento příkaz po zadání poč. písmen nabídne, po jeho zadání tvrdí "neznámý příkaz". ------------- hu |
Odeslal: Vladimír Michl
Datum odeslání: 12.pro.2015 v 12:22
|
To je divné. Máte opravdu AutoCAD? Ne třeba AutoCAD Architecture nebo Mechanical? ------------- Vladimír Michl (moderátor) ARKANCE CZ - https://arkance.world - arkance.world (podpora viz emea.support.arkance.world) |
Odeslal: hlucheucho
Datum odeslání: 14.pro.2015 v 09:08
|
Mechanical, všiml jsem si toho až teď. Vypadá to na jeho omezení. Zkusil jsem ještě AutoCAD 2016 trial a v něm to jde. ------------- hu |
Odeslal: Vladimír Michl
Datum odeslání: 14.pro.2015 v 09:40
|
Stačí Mechanical spustit jako holý AutoCAD - buď z nabídky tlačítka Start > Programy nebo změnou profilu (viz Možnosti). Mechanical má vlastní "pohledové" příkazy. ------------- Vladimír Michl (moderátor) ARKANCE CZ - https://arkance.world - arkance.world (podpora viz emea.support.arkance.world) |
Odeslal: hlucheucho
Datum odeslání: 14.pro.2015 v 15:23
|
Spuštěn jako obyčejný AutoCAD, u řezu mi OBJKRESLI nadále tvrdí, že nenalezl tělesa. Asi výuková verze má nějaká omezení. ------------- hu |
Odeslal: Vladimír Michl
Datum odeslání: 14.pro.2015 v 15:45
|
Funkční omezení nemá. Příkazy ZÁKLADNÍPOHLED a ROVINAPRŮŘ vám i holý AutoCAD hlásí jako Neznámý příkaz? ------------- Vladimír Michl (moderátor) ARKANCE CZ - https://arkance.world - arkance.world (podpora viz emea.support.arkance.world) |
Odeslal: hlucheucho
Datum odeslání: 14.pro.2015 v 16:10
|
Oba příkazy fungují. ------------- hu |
Odeslal: Vladimír Michl
Datum odeslání: 14.pro.2015 v 17:02
|
Jsem rád že se to vyřešilo. ------------- Vladimír Michl (moderátor) ARKANCE CZ - https://arkance.world - arkance.world (podpora viz emea.support.arkance.world) |
Odeslal: hlucheucho
Datum odeslání: 17.pro.2015 v 19:19
|
ROVINAPRŮŘ nevytvoří řez - výrobní výkres s vyšrafováním, volbu, která by k tomu vedla, jsem nenašel. OBJPOHLED a OBJKRESLI toto vygenerovat mají, ale u české výukové verze AutoCAD 2015 se tak nestane. Zkoušel jsem stejný postup s angl. AutoCAD 2016 trial a příkazy SOLVIEW a SOLDRAW tento řez vytvoří tak, jak jsem podle výukového videa očekával. Na složitějším tělese se jeví, že tento řez je "vzhůru nohama" a zezadu. Bohužel nechápu, podle jakých pravidel se to řídí. Zaráží mne chování české výukové verze AutoCAD 2015. Při učení by uživatel neměl narazit na problém "našel jsem to v manuálu, ale nefunguje to". Ne každý žák, student nebo učitel si chování příkazů ověří na trial nebo dokonce plné verzi. ------------- hu |
Odeslal: Vladimír Michl
Datum odeslání: 18.pro.2015 v 10:21

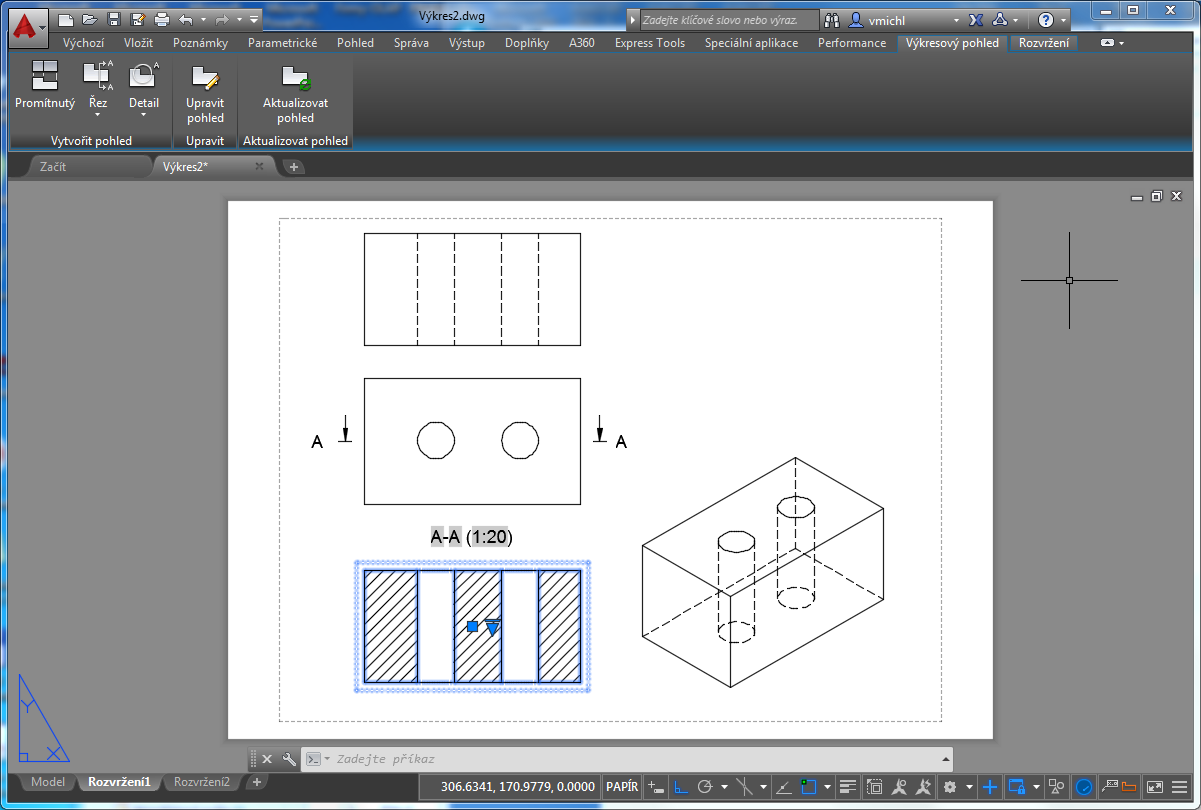

Nerozumím. Všechny pohledy a řezy tvoří ten výše uvedený příkaz ZÁKLADNÍPOHLED a ten říkáte že funguje. Proč tedy hledat něco dalšího? Pohled řezu vytvoříte z nějakého vybraného základního pohledu (školní verze v tom nehraje žádnou roli) - viz ribbon: ------------- Vladimír Michl (moderátor) ARKANCE CZ - https://arkance.world - arkance.world (podpora viz emea.support.arkance.world) |
Odeslal: hlucheucho
Datum odeslání: 18.pro.2015 v 11:40
|
Bez návodu step-by-step na to sám nepříjdu. ------------- hu |
Odeslal: Vladimír Michl
Datum odeslání: 18.pro.2015 v 12:08
|
Tady je nahrávka postupu: [CAST]487e0bf9-1426-47a3-ae79-487aa8bb2586[/CAST] https://knowledge.autodesk.com/community/screencast/487e0bf9-1426-47a3-ae79-487aa8bb2586" rel="nofollow - https://knowledge.autodesk.com/community/screencast/487e0bf9-1426-47a3-ae79-487aa8bb2586 ------------- Vladimír Michl (moderátor) ARKANCE CZ - https://arkance.world - arkance.world (podpora viz emea.support.arkance.world) |
Odeslal: hlucheucho
Datum odeslání: 18.pro.2015 v 14:45
|
Asi máte "svoje" nastavení prostředí. Tlačítko "Pohled" v liště nástrojů nemám a během provádění příkazů se nástrojová lišta také liší. Totéž, ale bez použití lišty nástrojů: 1. Pomocí ZÁKLADNÍPOHLED vytvořit nárys, půdorys, bokorys... 2. Kliknout na půdorys, je vyznačen 3. pravým tlač. myši kliknout do prostoru, zobrazí se nabídka. Vybrat Vytvořit pohled a Pohled řezu 4. vybrat body roviny řezu a pohled řezu Obdivuji Vaši trpělivost. ------------- hu |
Odeslal: Vladimír Michl
Datum odeslání: 18.pro.2015 v 16:53
|
To nemám "svoje" :-) To je standardní 3D pracovní prostředí - přepnete se ikonkou ozubeného kola dole ve stavové liště. Ale to je jedno, podstatný je jen ten příkaz, popřípadě kontextový ribbon. Už vám to tedy funguje? ------------- Vladimír Michl (moderátor) ARKANCE CZ - https://arkance.world - arkance.world (podpora viz emea.support.arkance.world) |
Odeslal: hlucheucho
Datum odeslání: 18.pro.2015 v 16:58
|
Cíle dosaženo. Děkuji za pomoc. ------------- hu |
Odeslal: hlucheucho
Datum odeslání: 29.pro.2015 v 11:32
|
