Téma: Rozdělení šablonové příruby.
Odeslal: benzala
Předmět: Rozdělení šablonové příruby.
Datum odeslání: 26.led.2017 v 17:16
|
Zdravím. Nevím si rady jak rozdělit šablonovou přírubu na jednotlivé části. V plechu kreslím digestoř a jelikož ji neohnu z jednoho kusu rád bych ji rozdělil na jednotlivé části (každý bok zvlášt). Ke každému boku bych pak přidal ke straně 10 mm obrubu abych to pak mohl svařit dohromady a nevařil to na tupo. Googluji jak blázen a nikde se postupu nemohu dopátrat,tak kdyby mi nekdo poradil,prosim. Určitě to zase bude nějaké jednoduché.
|
Odpovědi:
Odeslal: maiklss
Datum odeslání: 26.led.2017 v 17:17
|
Posli náčrt a zaslu ti ukázku jak se to dělá přes viceobjemové těleso
------------- Když můžu pomůžu:) |
Odeslal: benzala
Datum odeslání: 26.led.2017 v 17:26
|
uploads/69659/Součást2-2_2017-01-26_17-26-08.pdf" rel="nofollow - uploads/69659/Součást2-2_2017-01-26_17-26-08.pdf Stačí takto?
|
Odeslal: Jiri.Dostal
Datum odeslání: 26.led.2017 v 17:26
| Těleso lze rozdělit pomocí ploch na více těles, ta pak exportovat (např. odvodit na sestavu) a pak dodělat detaily na jednotlivých detailech. Nebo pokud to jde, tak rovnou modelovat jako vícetělesový model, a postupovat podobně. |
Odeslal: maiklss
Datum odeslání: 26.led.2017 v 17:41
|
uploads/10604/Hokuspokus_2017-01-26_17-41-30.ipt" rel="nofollow - uploads/10604/Hokuspokus_2017-01-26_17-41-30.ipt < id="foxcub_translator_popup_win" style="visibility:;width:0px;height:0px;border:0;padding:0;">< id="foxcub_translator_popup_win" style="visibility:;width:0px;height:0px;border:0;padding:0;"> zde je vse ukazano na příkladu ------------- Když můžu pomůžu:) |
Odeslal: benzala
Datum odeslání: 26.led.2017 v 18:06
|
Takže jestli chápu. Udělám těleso v rozměrech které potřebuji.Pak musím na každé ploše udělat náčrt a promítnou geometrii,pak převést náčrt na plochu, a to celé opakovat na každém boku.Ale jak potom spojím plochu 1 a 2 + obrubu abych to mohl dát do výkresu a nakotovat a připsat stupně ohybu.Vždy bych dělal jeden bok který už naohybám.Takže potřebuji 4 části k střižení,ohnutí a svaření.
|
Odeslal: maiklss
Datum odeslání: 26.led.2017 v 18:14
|
No už musiš vědět dopedu jak se bude díl ohýbat když to kreslis. https://www.youtube.com/watch?v=W_OtUp_222g&t=188s" rel="nofollow - https://www.youtube.com/watch?v=W_OtUp_222g&t=188s ------------- Když můžu pomůžu:) |
Odeslal: benzala
Datum odeslání: 26.led.2017 v 19:09
|
uploads/69659/Součást31.pdf" rel="nofollow - uploads/69659/Součást31.pdf
To nevím jak to budu ohýbat.Na začátku znám jen spodní pudorys,vrchní pudorys a výšku.A já potrebuji dostat jednotlivé 4 výkresy viz příloha.Abych si podle toho střihnul plech,ohnul a svařil.Ještě mi tam chybí boční obruby na spojení v rohu.
|
Odeslal: maiklss
Datum odeslání: 26.led.2017 v 19:16
|
To není složité:) vyexportuješ dilce do sestavy a pak děláš s každým plechem co potřebuješ samotstatně ------------- Když můžu pomůžu:) |
Odeslal: benzala
Datum odeslání: 26.led.2017 v 21:29
|
A hloupá otázka -jal vyexportovat dílce do sestavy? Fakt jsem trotl co se učí pomalu :) |
Odeslal: maiklss
Datum odeslání: 27.led.2017 v 06:50
|
Toho docílíš že použiješ prvek VYTVORIT KOMPONETY v záložce SPRAVA.< id="foxcub_translator_popup_win" style="visibility:;width:0px;height:0px;border:0;padding:0;"> ------------- Když můžu pomůžu:) |
Odeslal: benzala
Datum odeslání: 27.led.2017 v 18:27
| uploads/69659/vnitřek_2017-01-27_18-27-37.ipt" rel="nofollow - uploads/69659/vnitřek_2017-01-27_18-27-37.ipt |
Odeslal: benzala
Datum odeslání: 27.led.2017 v 18:28
|
Tedy fakt jsem trotl. Mám takovéto plechové těleso.A ty jednotlivé díly(boky) z toho nedostanu a nedostanu. A když mám dole ty obruby tak nejde ani rozvin.Už mi to trvá nějaký den a ještě asi potrvá.Proč není nějaká kniha?
|
Odeslal: maiklss
Datum odeslání: 27.led.2017 v 18:38
|
Rozvin dostaneš az v modelu kterej vznikne pri vygenerování sestavy:) ------------- Když můžu pomůžu:) |
Odeslal: benzala
Datum odeslání: 27.led.2017 v 18:54
|
Odeslal: benzala
Datum odeslání: 27.led.2017 v 18:55

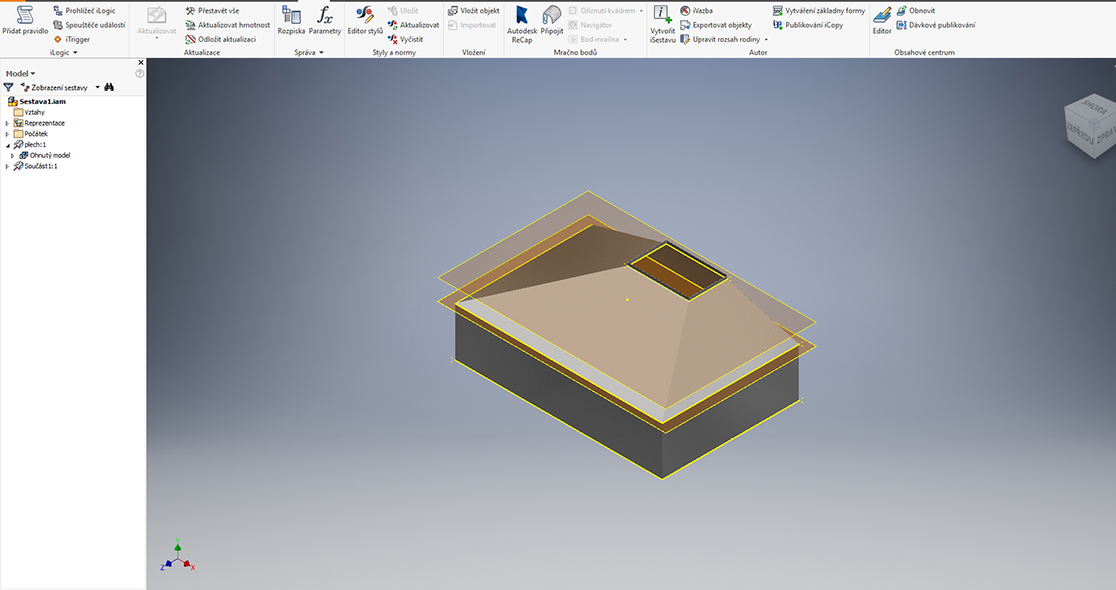

| To jsem z toho dostal jen toto |
Odeslal: maiklss
Datum odeslání: 27.led.2017 v 18:58
|
tak si otevři jednu z tech soucasti a ty by měli jit rozvinout ------------- Když můžu pomůžu:) |
Odeslal: benzala
Datum odeslání: 27.led.2017 v 21:47
| No a kde v sestavě najdu něco na rozvin? |
Odeslal: maiklss
Datum odeslání: 28.led.2017 v 07:00
|
V sestave ne,ale musis otevrit jeden z tech dvou modelu ------------- Když můžu pomůžu:) |
Odeslal: benzala
Datum odeslání: 28.led.2017 v 15:24
| To nejde.Už jsem snad zkusil vše.Někde bude zakopanej pes.:) |
Odeslal: maiklss
Datum odeslání: 28.led.2017 v 16:05
|
Zde mas muj zdrojovej model, sestavu a vygenerované dílce. http://leteckaposta.cz/546478840" rel="nofollow - http://leteckaposta.cz/546478840 < id="foxcub_translator_popup_win" style="visibility:;width:0px;height:0px;border:0;padding:0;"> V inventoru neexistuje slovo nejde:) ------------- Když můžu pomůžu:) |
Odeslal: benzala
Datum odeslání: 28.led.2017 v 18:05
|
Odeslal: benzala
Datum odeslání: 28.led.2017 v 18:06
| Ok.Ale jak spojim ty dvě samostatné ploch + tri obruby do jednoho oběmového tělesa? |
Odeslal: maiklss
Datum odeslání: 28.led.2017 v 18:59
|
No když vybíráš plochu a řešíš ke kterému tělesu bude patřit tak nedáš vytvořit novou sestavu ale vybereš těleso ke kterému bude patřit a hranu napojení:)< id="foxcub_translator_popup_win" style="visibility:;width:0px;height:0px;border:0;padding:0;"> ------------- Když můžu pomůžu:) |
Odeslal: benzala
Datum odeslání: 28.led.2017 v 19:19
|
Odeslal: benzala
Datum odeslání: 28.led.2017 v 19:20

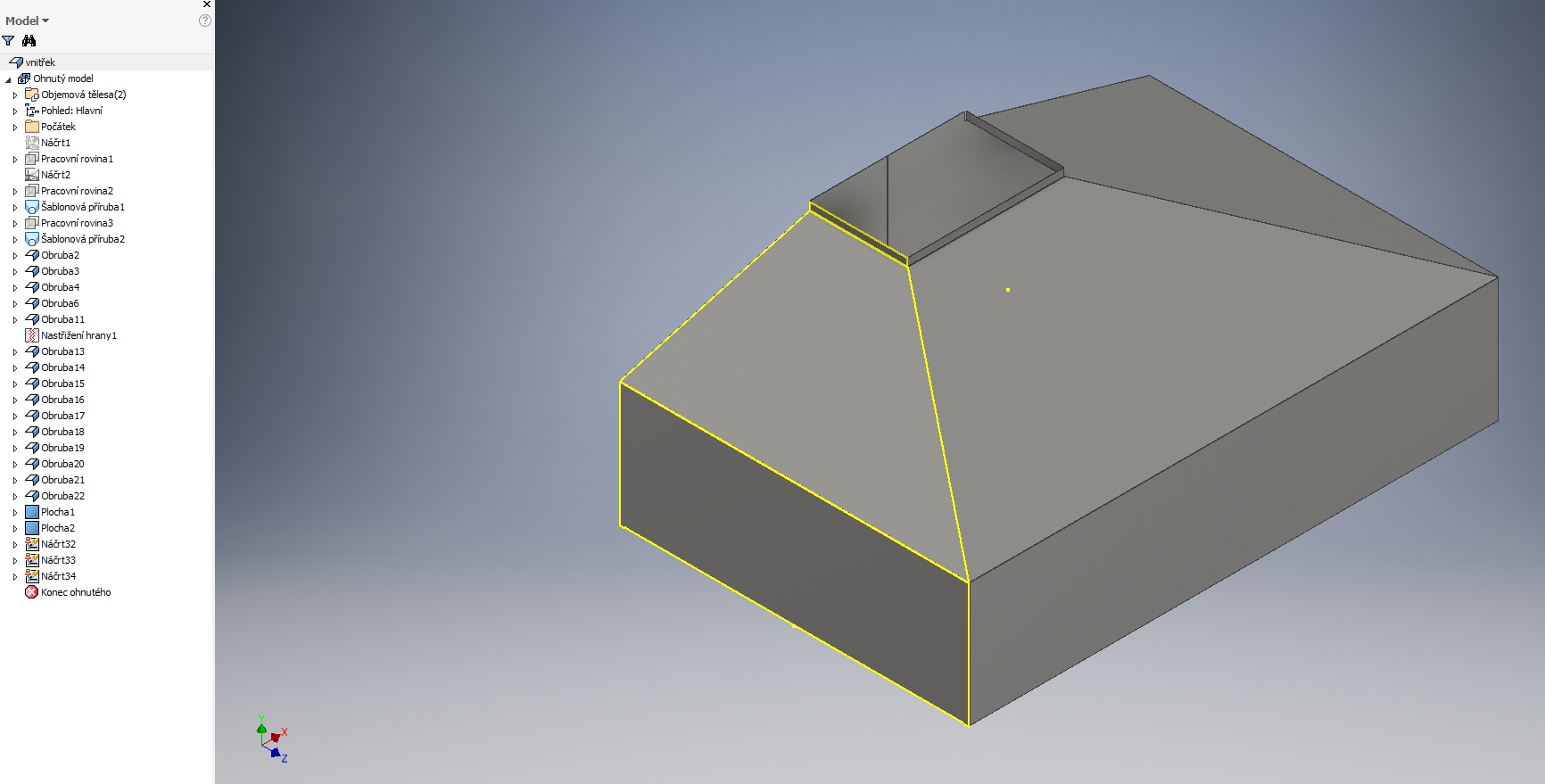

| No ted mám načrt 32,33,34 - jak z toho udělám plochu potažmo jedno těleso? |
Odeslal: maiklss
Datum odeslání: 28.led.2017 v 19:24
|
nejlepší bude asi ukazka přes team viewer.< id="foxcub_translator_popup_win" style="visibility:;width:0px;height:0px;border:0;padding:0;"> ------------- Když můžu pomůžu:) |
Odeslal: maiklss
Datum odeslání: 29.led.2017 v 11:08
|
https://www.youtube.com/watch?v=s7l9jTTFQnk - https://www.youtube.com/watch?v=s7l9jTTFQnk ------------- Když můžu pomůžu:) |
Odeslal: benzala
Datum odeslání: 29.led.2017 v 11:35
| Výborný děkuji moc.Jak jsem říkal ve své podstatě jednoduché,jen to vidět takto v postupu.Vyukové video hned ukládám,určitě se bude hodit.To je přesně pro mě na učení.Ještě jednou díky!!!! |
Odeslal: maiklss
Datum odeslání: 29.led.2017 v 11:37
|
kdyby bylo potřeba něco dalšího stačí napsat< id="foxcub_translator_popup_win" style="visibility:;width:0px;height:0px;border:0;padding:0;">< id="foxcub_translator_popup_win" style="visibility:;width:0px;height:0px;border:0;padding:0;"> ------------- Když můžu pomůžu:) |
Odeslal: benzala
Datum odeslání: 29.led.2017 v 14:10
|
No dík - hned bych toho využil. Nepochopil jsem když mám ten šikmý boční díl a na horní hranu chci ještě dodělat obrubu.Klíknu na obrubu a jelikož nevím uhel obruby,dám - odměřit. Které dvě plochy označím?Pořád mi to nevychází aby byla na kolmačku.Dík
|
Odeslal: maiklss
Datum odeslání: 29.led.2017 v 14:19
|
https://youtu.be/vg8eb13NsUo" rel="nofollow - https://youtu.be/vg8eb13NsUo < id="foxcub_translator_popup_win" style="visibility:;width:0px;height:0px;border:0;padding:0;"> ------------- Když můžu pomůžu:) |
