Jak by jste vytvořili drážkování v pogumování?

Vytištěno z: CAD Fórum
Kategorie: Autodesk - stavebnictví, strojírenství, CAD/GIS
Název fóra: Inventor
Popis fóra: Otázky k programům Autodesk Inventor Professional, Product Design & Manufacturing Collection, Factory Design; digitální prototypy
URL: https://www.cadforum.cz/forum/forum_posts.asp?TID=24044
Datum vytištění: 26.čvc.2026 v 17:30


Téma: Jak by jste vytvořili drážkování v pogumování?
Odeslal: martincihak
Předmět: Jak by jste vytvořili drážkování v pogumování?
Datum odeslání: 17.bře.2017 v 12:45
Dobrý den, ahoj,
mám tu jeden oříšek pro zkušené uživatele AI =o)

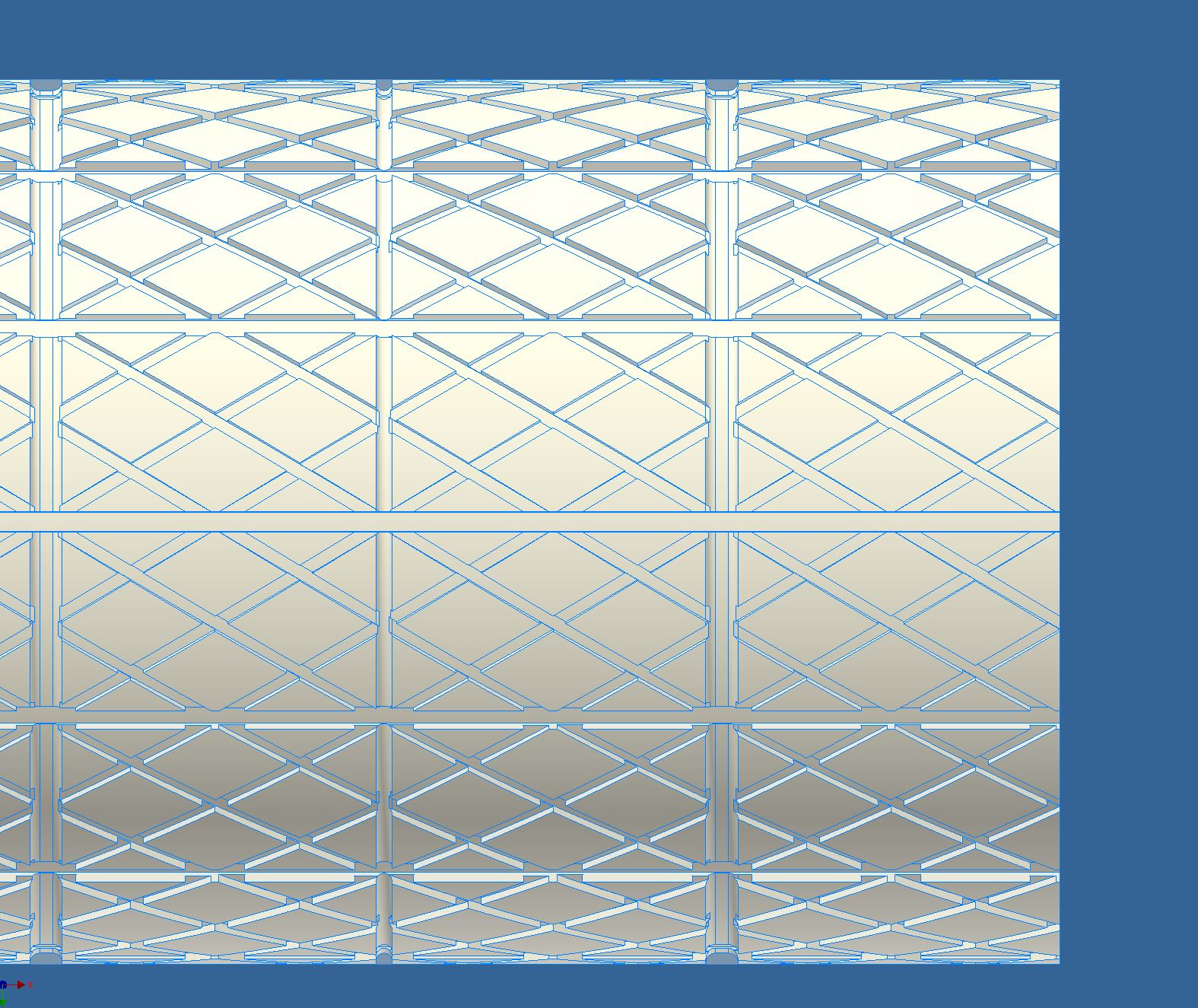

Můžete mi někdo říct, jakým způsobem provést drážkování viz příloha? jedná se mi o to, že metoda, kterou jsem zvolil je pro AI dost náročná a ještě si to neporadilo se zaoblením v drážkách.




Odpovědi:
Odeslal: Lubomír Polesný
Datum odeslání: 17.bře.2017 v 16:18
Dobrý den,

toto se v Inventoru nemodeluje, ale použije se vzhled s vhodnou texturou, případně texturou s drsností povrchu (bumping).


-------------
Lubomír Polesný
Arkance Systems CZ s.r.o.


Odeslal: maiklss
Datum odeslání: 17.bře.2017 v 16:36
Asi vytvorit hridel. Pak pres relief vytvorit ctverec na plose a pomoci spirali pole na spirale a pak pole na valcove ploše. Pak uz jen rozdělit plochy a provest zaobleni

-------------
Když můžu pomůžu:)


Odeslal: martincihak
Datum odeslání: 17.bře.2017 v 17:05
Jasně, vím že se dá použít textura, ale já na toto potřebuji vytvořit výkres a tak jsem se do toho pustil. Podle textury výkres neudělám a propočítat to někde na papír a pomocí náčrtu to obejít, se mi moc nechtělo.
Vytvořené to mám, ale jak jsem psal, je to na Inventor velký oříšek nebo používám nevhodnou metodu, proto se ptám tady, jak by jste se toho zhostili. Někdy i takové jobovky jsou nutné ;-)


Odeslal: Permonik
Datum odeslání: 18.bře.2017 v 09:01
Podle mě nejednoduchhšší je vytvořit válec s vnějším průměrem a postupovat stejně jak se to bude frézovát.
1, odebráním udělát axiální drážky
2, odebráním udělát obvodové drážky
3, udělát profil te spirálové drážky, pomocí spirály odebrát
4, pomocí kruhového pole namnožit
5,
A, pomoci zrcadelni udělát zrcadlo pole (musito být vhodně nakresleno)
B, zde je druhá drážka jina, pak pro ni opakovát 3,4 se spirál na opačnu stranu rotace

Jiiný postup mě nenapada.


-------------
http://www.tezebna.com" rel="nofollow - Ing. Tomáš Mlčák - Digitální prototypování, Konstrukce strojů a zařízení, Fotogrammetrie, Vývoj pásových jednotek


Odeslal: maiklss
Datum odeslání: 18.bře.2017 v 15:01
Zde  je model udělanej
Par chyb tam je ale postup je snad správný

http://leteckaposta.cz/210921143" rel="nofollow - http://leteckaposta.cz/210921143 < id="foxcub_translator_popup_win" style="visibility:;width:0px;height:0px;border:0;padding:0;">

-------------
Když můžu pomůžu:)


Odeslal: martincihak
Datum odeslání: 20.bře.2017 v 13:33
Tak se mi to nakonec podařilo, ale je to pro inventor pořádná řacha. Když se Vás zeptám, pane Polesný, jak by jste tedy Vy dělal takový výkres, když se to teda nemá modelovat?? Nebo jste schopen doporučit nějakou alternativu (nástavbu) softwaru???
Pokud bude zájem o to, jak jsem to nakonec vytvořil, není problém Vám to sem postnout, ale je to kreslené v AI2017, tak to neotevře nikdo se starší verzí.

Díky za příspěvky, a mějte se


Odeslal: Navara
Datum odeslání: 20.bře.2017 v 14:27
Nevím jak to chcete vyrábět, ale mě, jako programátorovi, přijde jednodušší nechat model hladký a definovat dráhu nástroje pro NC obrábění.


Odeslal: Navara
Datum odeslání: 20.bře.2017 v 14:41
Teď jsem to konzultoval s kolegou Krupičkou (specialista na HSM), který mi potvrdil, že pro výrobu na NC stačí definovat dráhu nástroje pomocí 3D křivky a tvar nástroje. Potom je takto detailní model pro výrobu zcela zbytečný.

STEP soubor s dráhami
uploads/9996/20170320-01.zip" rel="nofollow - uploads/9996/20170320-01.zip


Odeslal: Radek001
Datum odeslání: 20.bře.2017 v 14:58
p. Navara, chápu Vás, ale... Jestli jsem dobře pochopil záměr / smysl dotazu, tak není problém ve výrobě jako takové. Je potřeba udělat výkres.
Výkres je základní nástroj pro komunikaci mezi konstruktérem a výrobou (programátorem). Když to bude obrábět někde v tramtárii, bez výkresu, jak / podle čeho bude tamní kolega "definovat dráhu nástroje pomocí 3D křivky a tvar nástroje"?? Občas se zapomíná na tenhle úkol výkresu.

-------------
Radek Štěpánek
OTIS, mechanical engineer


Odeslal: martincihak
Datum odeslání: 20.bře.2017 v 15:03

U nás ve firmě, ve vulkanizační dílně takto drážkují chlapi pogumované bubny. Drážky provádějí tak, že si vše pečlivě orýsují a pak nahřátou drážkovačkou tvoří tyto drážky ručně. Ano souhlasím s tím, že takhle detailní model je zbytečný, ale pokud z toho chci udělat výkres, tak bych si musel celou tu mozaiku nakreslit někde v náčrtu a pak to následně okótovat.

Chtěl jsem si hlavně zkusit, zda se to drážkování dá udělat v AI a ono to jde, ale rozhodně to již nikdy nebudu dělat, neboť čas strávený přepočítáváním atd. je neúměrný. Výsledek nakonec odpovídá tomu, co jsem zamýšlel, nikoliv však proces.

Pokud zde na fóru napíšu slovo "INVENTOR", tak se podškrtne a vypíše to následující: "...adaptivní modelování složitých objemových i povrchových součástí i sestav...". Toto já jako konstruktér nepovažuji za nikterak složité, ale i tak s tím AI zápasí neboť to pro něj zřejmě složité je, a to dost.


Odeslal: Navara
Datum odeslání: 20.bře.2017 v 15:38
Radek001: Dá se udělat výkres, do kterého se zahrnou osy (3D čáry). Potom by mě zajímalo, jak to chcete zakótovat. Chápu, že výkres je potřeba, ale v tomhle případě bych ho okótovat nedokázal jinak, než, že textem popíšu jak to chci drážkovat.

uploads/9996/20170320-02.pdf" rel="nofollow - uploads/9996/20170320-02.pdf


Odeslal: Rumisch
Datum odeslání: 20.bře.2017 v 16:40
Na vykres len zadavam - pogumovany valec drazkovat. Max. sa poslala rucne nakreslena skica.
NIc viac sa uz neriesilo.


-------------
Peter Rumis

Inv.2018
Vault Professional 2018

Windows 7 Prof

CAD konstrukter

Rubble Master







Odeslal: maiklss
Datum odeslání: 20.bře.2017 v 17:49
Na výkrese by mělo stačit k obrázku předepsat šířku drážky,počet drážek na obvodu a stoupání:)


-------------
Když můžu pomůžu:)


Odeslal: Permonik
Datum odeslání: 21.bře.2017 v 08:52
Mě by zajimalo zda se nedřive vezme guma (plocha), vydrážkuje a pak nalepí na válec nebo zda se guma nalepí na válec a pak drážkuje.

Něják si totiž představit pak to orýsování.

To: marticihak - co jste tam, složitě přepočitaval?



-------------
http://www.tezebna.com" rel="nofollow - Ing. Tomáš Mlčák - Digitální prototypování, Konstrukce strojů a zařízení, Fotogrammetrie, Vývoj pásových jednotek


Odeslal: martincihak
Datum odeslání: 21.bře.2017 v 08:58
To Permonik:
Drážkuje se až když je válec pogumovaný. Vezme se dlouhý tenký plocháč, který se pod daným úhlem (v našem případě 30°) přitiskne k válcové ploše bubnu a tím vznikne potřebné zakřivení ;)

Nejde o složité výpočty, jde o ten náčrt, který stejně teď dělám, v AI ve výkresovém prostoru to není nic moc práce
