Téma: Rozvin - výkres
Odeslal: Mintenkeris
Předmět: Rozvin - výkres
Datum odeslání: 13.říj.2017 v 10:08
|
Ještě bych k tomu připojil. Ve výkresu mám vloženou sestavu plechovou pak chci vložit na výkres ještě díly jednotlivě a tak aby v sestavě byly ohnuté a samostatně rozvinuté. Nevíte jak na to?
 |
Odpovědi:
Odeslal: simunek
Datum odeslání: 13.říj.2017 v 10:36
|
dáte vložit do výkresu pohled toho samostatného dílu a v tabulce vyberete rozvin v modelu musíte mít nejdřív rozvin již udělaný, jinak je v tabulce políčko Rozvin zašedlé  ------------- Pavel Šimůnek |
Odeslal: Lubomír Baďura
Datum odeslání: 13.říj.2017 v 11:01
|
Dobrý den, taky se připojím s dotazem: zmíněný způsob funguje pouze u výkresu součásti (pokud se nemýlím :-)). Potřeboval bych ale rozvin vložit do výkresu sestavy svařence, kde vkládáme i výkresy jednotlivých dílů před svařením (tyto nemají své separátní výkresy). Máte nějaký typ, jak toto zařídit? Děkuji. ------------- Lubomír Baďura |
Odeslal: Mintenkeris
Datum odeslání: 13.říj.2017 v 11:17
| Zkoušel jsem to a políčko stále zašedlé. Dal jsem rozvin jak v samotném modelu dílu tak jsem pak i zkusil rozvin pouze v sestavě a nic. Když rozvinu tak se narovná jak vrátím tak zase zpět. =( |
Odeslal: simunek
Datum odeslání: 13.říj.2017 v 11:57

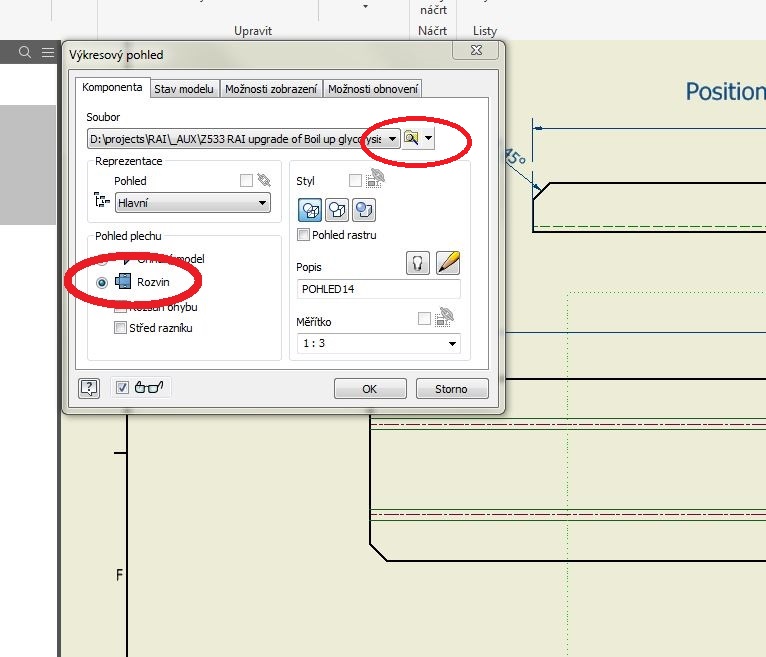

no v tabulce si nejprve můžete vybrat který model chcete použít - můžete vložit jakýkoli díl, sestavu,... ------------- Pavel Šimůnek |
Odeslal: Mintenkeris
Datum odeslání: 14.říj.2017 v 11:02
| To jsem samozřejmě udělal.. prvně vložil sestavu. pak jednotlivé díly. U dílu který chci rozvinout a je v ohybu je políčko zašedlé. Jediná možnost je otevřít soubor s dílem nebo sestavu a provést rozvin tam. Pak se ale rozvin projeví i na výkresu sestavy na stejném listu. =( |
Odeslal: Denk
Datum odeslání: 15.říj.2017 v 23:15
| A co je na tom divného? výkres pouze interpretuje model. Proto nevím jak chcete udělat rozvin ze sestavy. Rozvinout lze pouze plechový díl .ipt |
Odeslal: horalek
Datum odeslání: 15.říj.2017 v 23:30
|
To co píšete není vůbec žádný problém. Je to tak, jak pise Simunek. 1. Překontrolujte si, zdali máte v jednotlivých dílech (ipt) vygenerované rozviny (v tom bude ta vaše chyba). 2. Vkládejte pohledy na součásti pomocí příkazu "Základní pohled". |
Odeslal: Mintenkeris
Datum odeslání: 16.říj.2017 v 08:23

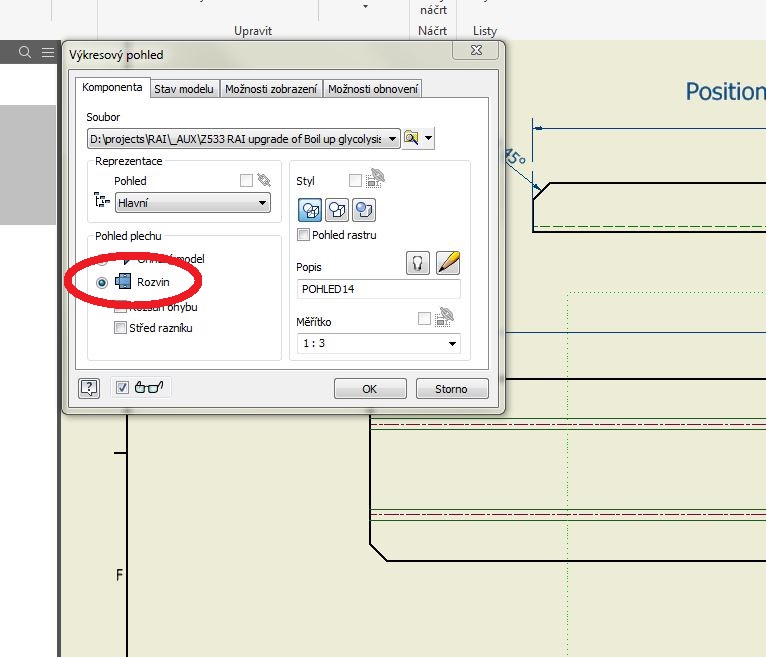

U modelu rozvin mám a stejně nefunguje. viz obr |
Odeslal: Rumisch
Datum odeslání: 16.říj.2017 v 08:38
|
1. U modelu nemate ziaden rozvin, chyba Vam tam. Vidno to na v strome tvorby dielu. 2. Ak by Ste mali rozvin, v idw by sa Vam ponuka vlozeia rozvinu spristupnila. 3. Plechova karta, zvolit, hrubku, a zadat rozvin. ------------- Peter Rumis Inv.2018 Vault Professional 2018 Windows 7 Prof CAD konstrukter Rubble Master |
Odeslal: simunek
Datum odeslání: 16.říj.2017 v 08:38
|
No ale co se týká modelu tak ve stromě rozvin vůbec nevidím. Rozvin musíte dát ne ikonou "Rozvin" v sekci Upravit ale pomocí ikony "Přejít na rozvin" v sekci Rozvin! (nevím jak se to jmenuje v anglické verzi) ------------- Pavel Šimůnek |
Odeslal: Mintenkeris
Datum odeslání: 16.říj.2017 v 08:50
| Děkuji už to šlape =) |
Odeslal: Radek001
Datum odeslání: 16.říj.2017 v 08:51
|
Tohle se už jen od pohledu rozvinout nemůže. Důvod: Je tam namodelována šikmá hrana! ------------- Radek Štěpánek OTIS, mechanical engineer |
Odeslal: Radek001
Datum odeslání: 16.říj.2017 v 08:53
|
Aha, tak vidím že mě kolegové předběhli a zřjmě se i lépe podívali. To pondělní ráno... :-) ------------- Radek Štěpánek OTIS, mechanical engineer |
Odeslal: Jan Videcký
Datum odeslání: 16.říj.2017 v 08:57
|
@Mintenkeris Zdravím Vás, použijte prosím příkaz dle obr. - vytvoříte skutečný rozvin. Použil jste rozvin v průběhu modelování k tvorbě složitějších výstřihů. Hezký den Videcký Jan  ------------- Ing. Jan Videcký, konzultant Arkance Systems CZ s.r.o. Autodesk Platinum Partner – CAD/GIS řešení https://www.arkance-systems.cz/ www.cadforum.cz blog.cadstudio.cz |
Odeslal: Rumisch
Datum odeslání: 16.říj.2017 v 09:00
To Radek001, ta sikma hrana INV nevadi. Ak myslite tuto ------------- Peter Rumis Inv.2018 Vault Professional 2018 Windows 7 Prof CAD konstrukter Rubble Master |
Odeslal: Radek001
Datum odeslání: 16.říj.2017 v 09:01
|
Myslel jsem tu tesne pod tim. Dvojitou caru. ------------- Radek Štěpánek OTIS, mechanical engineer |
