Téma: Převedení řezu z výkresu v Invetoru do AutoCADU
Odeslal: Petr175
Předmět: Převedení řezu z výkresu v Invetoru do AutoCADU
Datum odeslání: 18.dub.2018 v 23:03
|
Dobrý den, mám drobný dotaz. V Inventoru jsem si vymodeloval sestavu a převedl jsem ji do výkresové dokumentace, kde jsem si následně vytvořil řez. Lze tento řez nějak převést do autocadu, abych s ním mohl dále pracovat? Když si v Inventoru zvolím exportovat do .dwg, tak mě řez sice převede do AutoCADu, ale nejde zkopírovat, tudíž nejsem schopný s ním v autocadu nijak pracovat. Děkuji za odpověď.
 |
Odpovědi:
Odeslal: maiklss
Datum odeslání: 19.dub.2018 v 08:05
|
Exportovat do DWG(AutoCAD) a pak se musi pohled rozbit přes explode(rozlož) ------------- Když můžu pomůžu:) |
Odeslal: Mrázek
Datum odeslání: 19.dub.2018 v 10:07
|
A bacha na to, že Inventor umí generovat dva typy souboru dwg - jeden "Inventorovský" - tedy je to plně asociativní s modelem (chová se to podobně jako idw) - ten však není v Autocadu editovatelný a druhý "Autocadovský" - pro další zpracování volte tento. ------------- Ing. Zdeněk Mrázek Preciosa Ornela a.s. AIP 2018, ACADM 2018, Vault Pro 2018 |
Odeslal: Petr175
Datum odeslání: 19.dub.2018 v 16:20

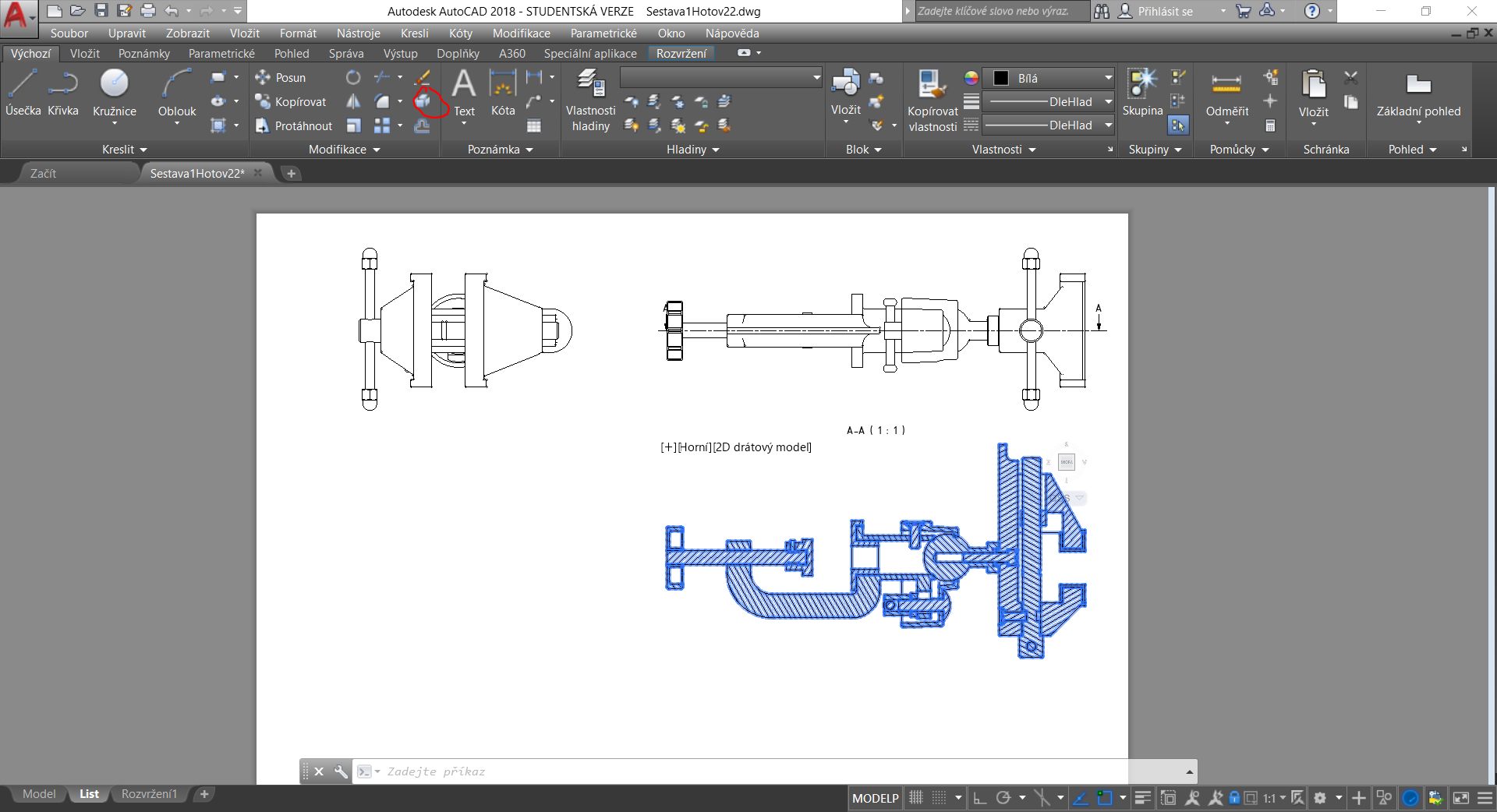

Zkusil jsem to, ale stále to nefunguje. Nemohu řez zkopírovat do nového výkresu ani rozložit. Příkládám náhled
|
Odeslal: Vladimír Michl
Datum odeslání: 19.dub.2018 v 16:35
|
A používáte opravdu tu funkci Export? ------------- Vladimír Michl (moderátor) ARKANCE CZ - https://arkance.world - arkance.world (podpora viz helpdesk.arkance-systems.cz) |
Odeslal: Petr175
Datum odeslání: 19.dub.2018 v 16:44
Možná jsem zvolil špatný (Inventorský) .dwg jak píše pan Mrázek. Nicméně Inventor mně nabízí pouze jeden export do dwg. A to je zřejmě ten špatný. V Inventoru se teprve učím, tudíž dost jeho funkcí je mi stále skryto. Opravdu děkuji za v aši pomoc.
|
Odeslal: Hrnčíř
Datum odeslání: 20.dub.2018 v 06:42
| Možno použít také příkaz: Ulož jako-uložit kopii jako-soubory DWG aplikace AutoCAD |
Odeslal: Jiri.Dostal
Datum odeslání: 20.dub.2018 v 07:47
|
Také záleží na typu exportu (nastavitelné v Možnostech exportu). Používám také následující postup: - pohled, který chci přenést do AutoCADu, vložím do modelového prostoru (lze vložit pouze jeden pohled) - přejdu do modelového prostoru - vložený pohled zkopíruji do AutoCADu - do AC se pohled vloží jako rozložitelný blok
|
Odeslal: Radek001
Datum odeslání: 20.dub.2018 v 08:33
Opět pozor: p. Hrnčíř zřejmě myslí cestu. Ale samotný příkaz "uložit jako" dává jiný výstup než příkaz "uložit kopii jako". Použijte "uložit kopii jako" a v možnostech "verze souboru" zvolte "výkres aplikace autocad...." Tím dostanete cadovský formát, co zmínil p. Mrázek. Zdravím. ------------- Radek Štěpánek OTIS, mechanical engineer |
Hrnčíř napsal(a):Odeslal: Mrázek
Datum odeslání: 20.dub.2018 v 08:48
|
Jsou možné obě cesty - "Export do dwg", na dolním řádku "Uložit jako typ" zvolit "Soubory dwg aplikace AutoCAD", ještě je možné před vlastním exportem v dialogu Možnosti upřesnit podmínky exportu (třeba verzi ACAD, do které se má uložit, ...) Pomocí "Uložit kopii jako" se docílí stejného výsledku, pouze je v nabídce více typů souborů. Dialog Možnosti je v tomto příkazu také k dispozici. ------------- Ing. Zdeněk Mrázek Preciosa Ornela a.s. AIP 2018, ACADM 2018, Vault Pro 2018 |
Odeslal: Mrázek
Datum odeslání: 20.dub.2018 v 08:59
|
Ještě ale jedna poznámka k jádru problému - proč chcete řez dále upravovat v ACAD? To jsme dělali v Inventoru cca do verze 4 (někde kolem roku 2000), kdy byl drafting opravdu nepoužitelný. Tam jsme nejenom v Preciose, ale co vím i v dalších firmách, vygenerovali z modelu základní pohledy a vše další se dodělávalo v ACAD se všemi nectnostmi (ztráta asociativity s modelem, komplikované nastavení hladin, ...), ale i přednostmi (ACAD byl pro tvorbu 2D výkresů tisíckrát lepší). Od verze 5.3 začala být tvorba výkresů v Inventoru reálná a teď už by mě opravdu nenapadlo něco dodělávat v ACAD (maximálně nějaká schemata), ale strojařské věci dělám s poměrně slušným komfortem kompletně v Inventoru. ------------- Ing. Zdeněk Mrázek Preciosa Ornela a.s. AIP 2018, ACADM 2018, Vault Pro 2018 |
Odeslal: Radek001
Datum odeslání: 20.dub.2018 v 09:29
|
Souhlasím, také už preferuji "vše v jednom". ------------- Radek Štěpánek OTIS, mechanical engineer |
Odeslal: Petr175
Datum odeslání: 20.dub.2018 v 16:53
|
Děkuji moc za vaše rady! Už to funguje. Dělám si certifikát z Invetoru v rámci školy a v nabídce je i certifikát z AutoCADu. A když už mám vymodelovaný projekt svěráku, tak mi přišlo zbytečné to kreslit celé od znova do AutoCADu, když už jsem to jednou dělal jen s tím rozdílem, že svěrák musí být v řezu. Ještě jednou vám děkuji za vaší vstřícnou pomoc!
|
Odeslal: Ondřej Urban
Datum odeslání: 23.dub.2018 v 11:00
|
Dobré dopoledne, stačil by vám model (z Inv.) načtený do modelového prostoru AUTOCADu a v rozvření si ten řez uděláte na pár kliknutí, včetně detilů atd... Nebo dokonce jen do rozvržení načíst rovnou základní pohled modelu Inv., pokud by tedy nikdo neřešil, že máte modelový prostor AutoCADu prázdný. No nic no, jen mě překvapil požadavek na přenos "řezu". pěknej den ------------- Ondřej Kurkan Urban PERI, spol. s r.o. http://www.peri.cz" rel="nofollow - http://www.peri.cz WIN 10, 64GB, RTX A4500, 2x27" ACA 2023, ntb LENOVO P 16 G1 |
