Téma: Ocelová konstrukce
Odeslal: Hrnčíř
Předmět: Ocelová konstrukce
Datum odeslání: 05.bře.2019 v 09:44
|
Dobrý den, tvořím v Autodesk Plant 3D 2019 ocelovou konstrukci. Vytvořil jsem kostru (grid) a po vložení profilů (member) se profily nezobrazují po celé délce, nýbrž jen uprostřed úsečky je vidět průřez profilu. Obdobně je to u patek, desek apod. Co je třeba nastavit, aby byly vidět profily v celé délce. Děkuji za informaci.
|
Odpovědi:
Odeslal: statecny
Datum odeslání: 06.bře.2019 v 09:52
|

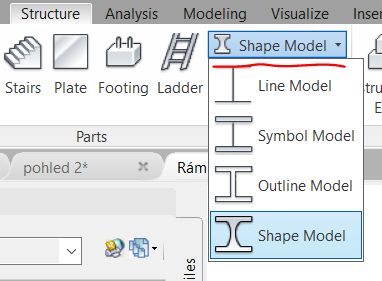

Dobrý den, zřejmě máte nastaven styl zobrazení ocelové konstrukce na "Line model". Změňte si způsob zobrazení ocelové konstrukce např. na "Shape model" . Z karty Structure>panel Parts>rozbalovací nabídka Line model - viz obr.  ------------- Václav Statečný Arkance Systems CZ s.r.o. |
