Téma: Spirála
Odeslal: benzala
Předmět: Spirála
Datum odeslání: 02.pro.2019 v 18:14
|
Dobrý den. Nedokážete mi prosím někdo poradit jak vytvořit nepravidelnou spirálu?Potřeboval bych vypálit z materialu sila 14 mm takový příhradový nosník aby vypadal jako kovaný.Daří se mi jen pravidelná spirála. A když už se mi podaří - nedokáži zadat příkaz pole po křivce. V rovném rámečku mi to jde ale jak ho prohnu - je konec :) Snad je dotaz pochopitelný :)
Děkuji za radu
uploads/69659/spiral.pdf" rel="nofollow - Spiral.PDF
|
Odpovědi:
Odeslal: issin
Datum odeslání: 02.pro.2019 v 19:02
moc hezký problém.  až děti usnou, něco zkusím a bude-li to fungovat dám vědět. Jaký má mít spirála rozměry, jak definujete její tvar. Napište rozměry rámečku a poloměr jeho křivosti. |
Odeslal: benzala
Datum odeslání: 02.pro.2019 v 19:28
|
Odeslal: benzala
Datum odeslání: 02.pro.2019 v 19:28
|

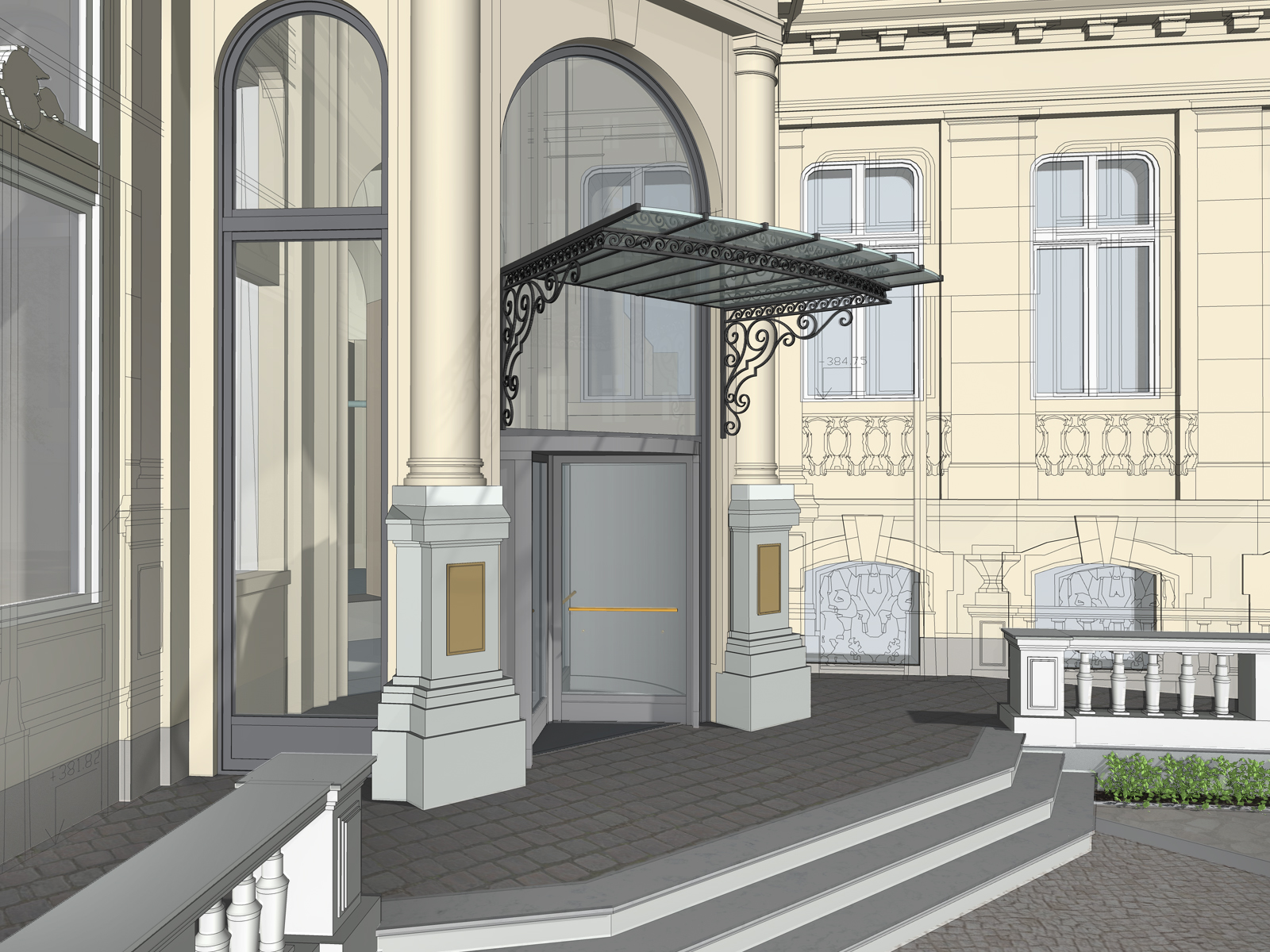

Rozměry přesné ještě nevím :) Zhruba délka 3000 mm ,výška 250 mm,prohnutí tak cca 50 mm.Rám rámečku cca 30 mm Spirála by měla být na celý vnitřní rozměr opakovaně a v polovině se zrdcadlit. Je to stříška nade dveře. Moc děkuji - už z toho šílím.
|
Odeslal: issin
Datum odeslání: 03.pro.2019 v 07:33
|
Dostal jsem se k tomu jen na chvíli, tak to zatím nemám ověřený. Zvažuji takovýto postup: 1. konstrukční čárou nakreslit oblouk jako "středovou" čáru nosníku. 2. nakreslit spirálu (křivka vzorcem). Takto máte možnost volit tvar (Archimédova, hyperbolická, logaritmická,...) díky vzorcům. Spirálu ukotvit k oblouku. 3. nakreslit profil který bude tažen po spirále. 4. provést tažení profilu po spirále. 5. kruhové pole prvků, jen jedním směrem, osa rotace = osa oblouku z bodu 1. 6. vytvořit polovinu rámečku okolo hotových spirál. 7. vše zrcadlit. |
Odeslal: Navara
Datum odeslání: 03.pro.2019 v 13:16
| Zvažte možnost vytvořit to jako sestavu rámeček+X*spirála a potom odvodit do jednoho dílu a vygenerovat DXF. |
Odeslal: benzala
Datum odeslání: 03.pro.2019 v 18:18
|
Zdravím. Tak jsem to nyní dělal.Jen mám problém v sestavě udělat pole prvků po křivce. A pak je problém že tu spirálu nedokážu vazbit. Zkoušel jsem tečně ale nějak mi to moc nejde. A tu spirálu nedokáži udělat nepravidelnou aby to částečně připomínalo vykovanou spirálu. Ale děkuji za radu
|
Odeslal: benzala
Datum odeslání: 03.pro.2019 v 18:20
|
Děkuji za radu.Ale hned v úvodu narážím na neřešitelný problém - nakreslit spirálu vzorcem. Jsem samouk a matematický ........ nevzdělanec (slušně řečeno) Ale díky za pomoc.
|
Odeslal: issin
Datum odeslání: 03.pro.2019 v 18:49
Dobrá zpráva postup funguje. Nejdříve je ovšem nutné pohrát si s tou spirálou. Pokusím se o video, ale asi až o víkendu. |
Odeslal: issin
Datum odeslání: 03.pro.2019 v 18:54
|
Vzorců na spirálu je plný internet. Pokud nastavíte počátek jiný než nula (t_min) potom nemusíte řešit mazání vazby na počátek. Zde je příklad pravidelné spirály:
|
Odeslal: issin
Datum odeslání: 03.pro.2019 v 21:04
|
tak nakonec jsem se rozhodl video udělat trochu ošizené a hned. Jde o prohlídku jednotlivých prvků již hotového modelu. [CAST]3a15150a-088c-466d-b53e-0bb8ed298b14[/CAST] |
Odeslal: benzala
Datum odeslání: 03.pro.2019 v 22:56
|
Děkuji. Výborné video. No zatím jsem jen dokázal udělat tu spirálu a to je zatím všechno.158 pokus zatím,ale to dám. Zbytek zatím vůbec nechápu ale to se poddá.Mě se spirála vytvoří pekně v prostředku.Jsem total samouk a tak to chce zkoušet a zkoušet.Ale mnohokrát děkuji za pomoc.
|
Odeslal: benzala
Datum odeslání: 03.pro.2019 v 23:06
|
Mám ještě prosbu. Nemohl by jste sem dát celý ten model abych si to mohl rozkliknout? Děkuji za ochotu.
|
Odeslal: issin
Datum odeslání: 04.pro.2019 v 07:27
|
u zadávání vzorce křivky tmin je počáteční úhel. Když je tmin>0 potom spirála začíná na zadaném úhlu (tmin) a poloměru náležícím k tomuto úhlu. Nicméně i když je počátek v nule a je geometricky zavazben, potom si zapněte viditelnost vazby (F8), klikněte na středový bod a smažte vazbu totožnosti. potom můžete spirálu posunout podle potřeby. |
