Téma: Modelace závitu
Odeslal: emanuel1200
Předmět: Modelace závitu
Datum odeslání: 07.lis.2021 v 09:23
|
Dobrý den , nemohu přijít na chybu při modelaci závitu. Rozměry jsou dobré ale vymodelovaný profil plochý. Dík uploads/36894/Modelace_M6_závitu.ipt" rel="nofollow - uploads/36894/Modelace_M6_závitu.ipt
|
Odpovědi:
Odeslal: issin
Datum odeslání: 08.lis.2021 v 02:52

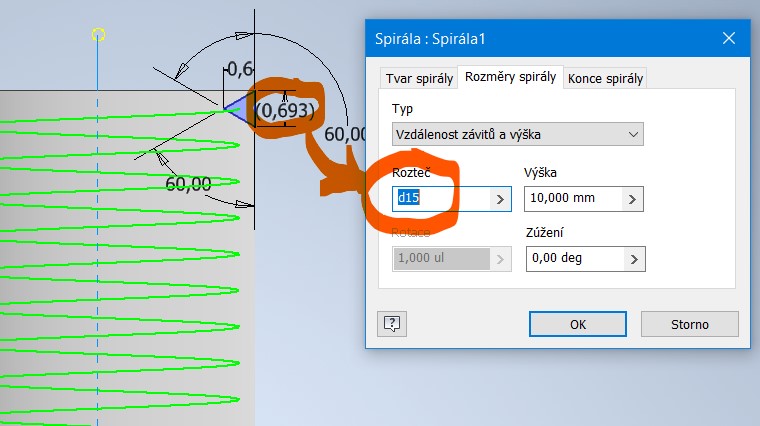

Rozměry spirály jsou špatně. Rozteč musí být jako na obrázku
|
Odeslal: issin
Datum odeslání: 08.lis.2021 v 03:34
| ještě jsem si všiml jednoho problému - začátek závitu. Profil musí být nakreslen NAD válcem, jinak nebude zcela od začátku. |
Odeslal: emanuel1200
Datum odeslání: 08.lis.2021 v 09:52
|
Nevím zda to podle Vás dělám správně ale pokud ano tak stoupání závitu nevychází 1 mm. Potřebuji modelaci M6 x 1 . Dík za reakci
|
Odeslal: issin
Datum odeslání: 08.lis.2021 v 10:38
| Je jedno jaké děláte stoupání. Je potřeba přizpůsobit profil, tedy trojúhelník musí mít stranu dle stoupání, rovněž je potřeba počítat se zaoblením vrcholů,... |
Odeslal: emanuel1200
Datum odeslání: 08.lis.2021 v 10:54
|
Je mě jasné ,že tam bude zaoblení , ale potřebuji to v reále.Když to vymodeluji tak jak bych to obráběl to znamení M6xl musí být i ve výkrese se stejným stoupáním a profilem pravouhlého trojúhelníku.V mé verzi je ve výkrese stoupání správné ,profil ne a ve vaší verzi profil správný stoupání ne.Můžete to poslat v ipt.? Děkuji
|
Odeslal: issin
Datum odeslání: 08.lis.2021 v 13:39

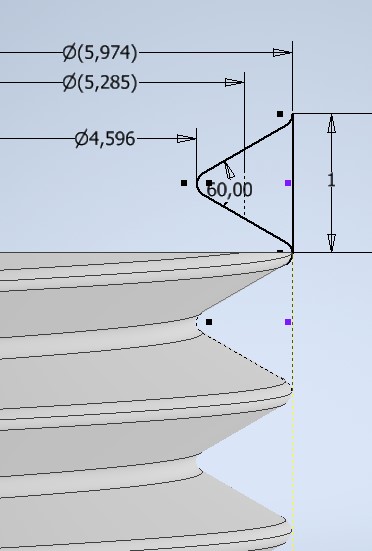

 Stačí to takto nějak? S profilem je potřeba si pohrát dle strojnických tabulek. |
Odeslal: emanuel1200
Datum odeslání: 08.lis.2021 v 14:18
|
Stačí Dík |
