Vytvoření ozubeného hřebene
Vytištěno z: CAD Fórum
Kategorie: Autodesk - stavebnictví, strojírenství, CAD/GIS
Název fóra: AutoCAD
Popis fóra: Otázky kolem aplikací AutoCAD a AutoCAD LT, AutoCAD 360, prohlížečů, DWG a DWF, Design Review, Navisworks, nadstavby, 123D, A360 a cloud Autodesk 360
URL: https://www.cadforum.cz/forum/forum_posts.asp?TID=33565
Datum vytištění: 10.říj.2024 v 16:55
Téma: Vytvoření ozubeného hřebene
Odeslal: Cooldis
Předmět: Vytvoření ozubeného hřebene
Datum odeslání: 14.zář.2022 v 15:25
|
Ahoj, potřebuji vytvořit ozubený hřeben v délce 0,5 m pro stejný pastorek dle fotografie. Jedná se o projekt vytvoření hřebenu pro stahovačku. Změřit rozměry hřebenu a překreslovat do dxf mi příjde nepřesné. Existuje nějaký generátor 3D modelu přes který bych mohl vytvořit model hřebenu a následně porovnávat rozměry až naleznu nejblžší rozměrově "shodný" ??? Děkuji za vyjádření
 |
Odpovědi:
Odeslal: Kotlaba
Datum odeslání: 14.zář.2022 v 22:36
| 3D nevím. Ale když jsem něco podobného potřeboval, naskenoval jsem si ten předmět spolu s kusem milimetrového papíru v co největším rozlišení, obrázek jsem vložil do výkresu a rozměry obrázku jsem srovnal podle toho rastru na milimetrovém papíru. A pak jsem ten předmět na obrázku nakreslil. Pro mou potřebu to bylo dostatečně přesné. |
Odeslal: Lubomír Polesný
Datum odeslání: 15.zář.2022 v 13:29
|

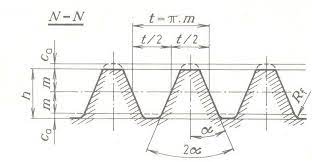

Dobrý den, ozubený hřeben má boky přímkové, takže se modeluje pomocí vysunutí. Rozměry vychází z modulu ozubení.  ------------- Lubomír Polesný Arkance Systems CZ s.r.o. |
Odeslal: Jan Videcký
Datum odeslání: 15.zář.2022 v 13:42
|

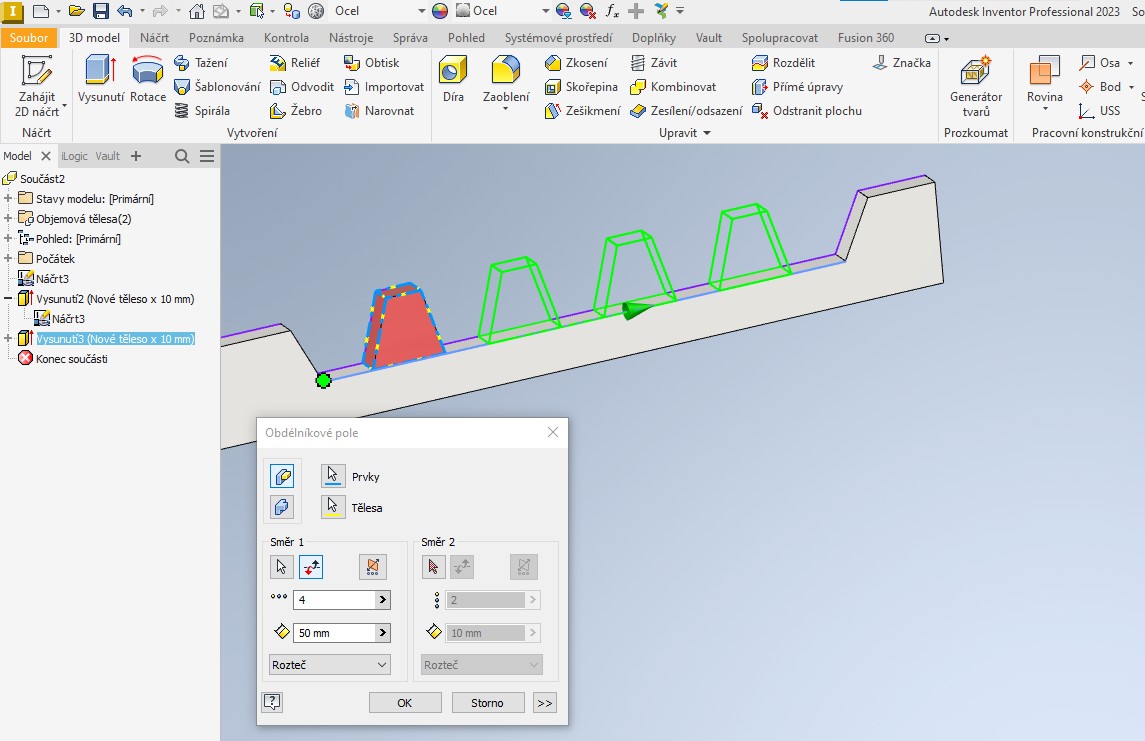

Ještě doplním kolegu. Generátor není. Je skutečně potřeba namodelovat. Hřeben bych změřil šuplerou - jeden zub, ... rozteč dvou , ... tří a zhodnotil přesnost. Pridavam obr. namodelovani Prvni zub - vysunutí další zuby - obdelníkové pole viz obr.  ------------- Ing. Jan Videcký, konzultant Arkance Systems CZ s.r.o. Autodesk Platinum Partner – CAD/GIS řešení https://www.arkance-systems.cz/ www.cadforum.cz blog.cadstudio.cz |
Odeslal: JDoubrava
Datum odeslání: 15.zář.2022 v 15:11
| Záleží vám na konkrétní aplikaci? V AutoCADu Mechanical by to mělo jít parametricky generátorem, podobně taky ve Fusion 360, aspoň podle tipu 13253, nezkoušel jsem to. |
Odeslal: mineza
Datum odeslání: 15.zář.2022 v 16:42
|
měřím to kameramikroskopem s odečítáním rozměrů ------------- mira |
