Téma: Jak nakreslit jemnou mřížku aby to netrvalo věčnos
Odeslal: peterka256
Předmět: Jak nakreslit jemnou mřížku aby to netrvalo věčnos
Datum odeslání: 09.dub.2025 v 18:58

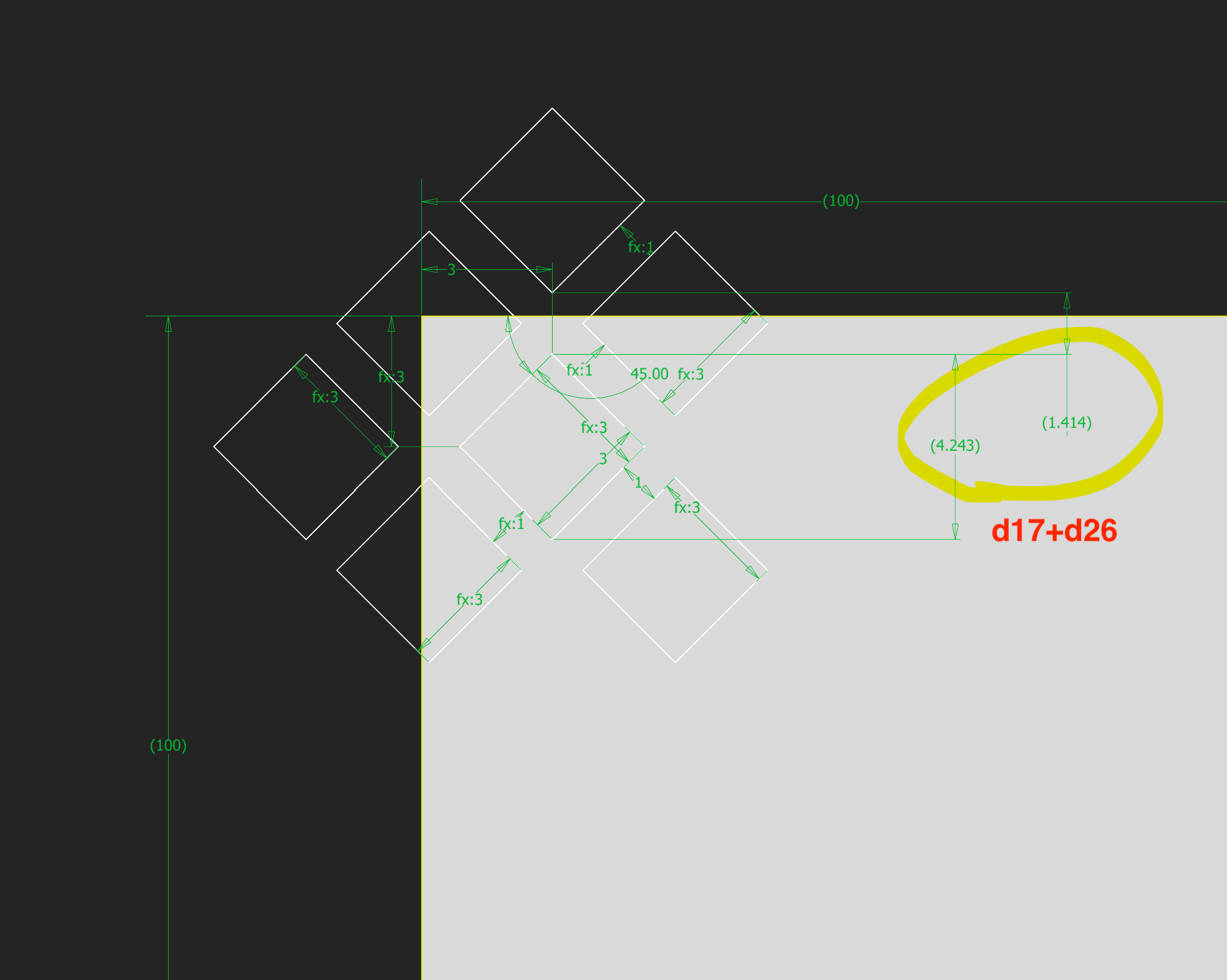

Potřebuji nakreslit takové "síto" jako na obrázku. Udělal jsem jeden prvek ve tvaru X a obdélníkovým polem ho 50x rozkopíroval. Problém je, že to v Inventoru 2019 šíleně dlouho trvá. Tohle je navíc testovací model, ve finále budu potřebovat takových sekci 25. Existuje nějaká jiná metoda jak to nakreslit abych u toho nestrávil věčnost?  |
Odpovědi:
Odeslal: Ľubomír Pápay
Datum odeslání: 09.dub.2025 v 20:10
|
V praxi sa to nemodeluje, strašne to spomaľuje robotu. Radšej sa používa textúra a to sito sa iba imituje. Tá textúra dokáže byť aj priehľadná (ale nie na výkrese) ------------- Ľubomír Pápay Inventor 2009,2012 |
Odeslal: peterka256
Datum odeslání: 09.dub.2025 v 20:25
| Ja to potřebuju takto vyrobit, textura je mi k ničemu. |
Odeslal: O_Design_Inventor
Datum odeslání: 09.dub.2025 v 23:28
|

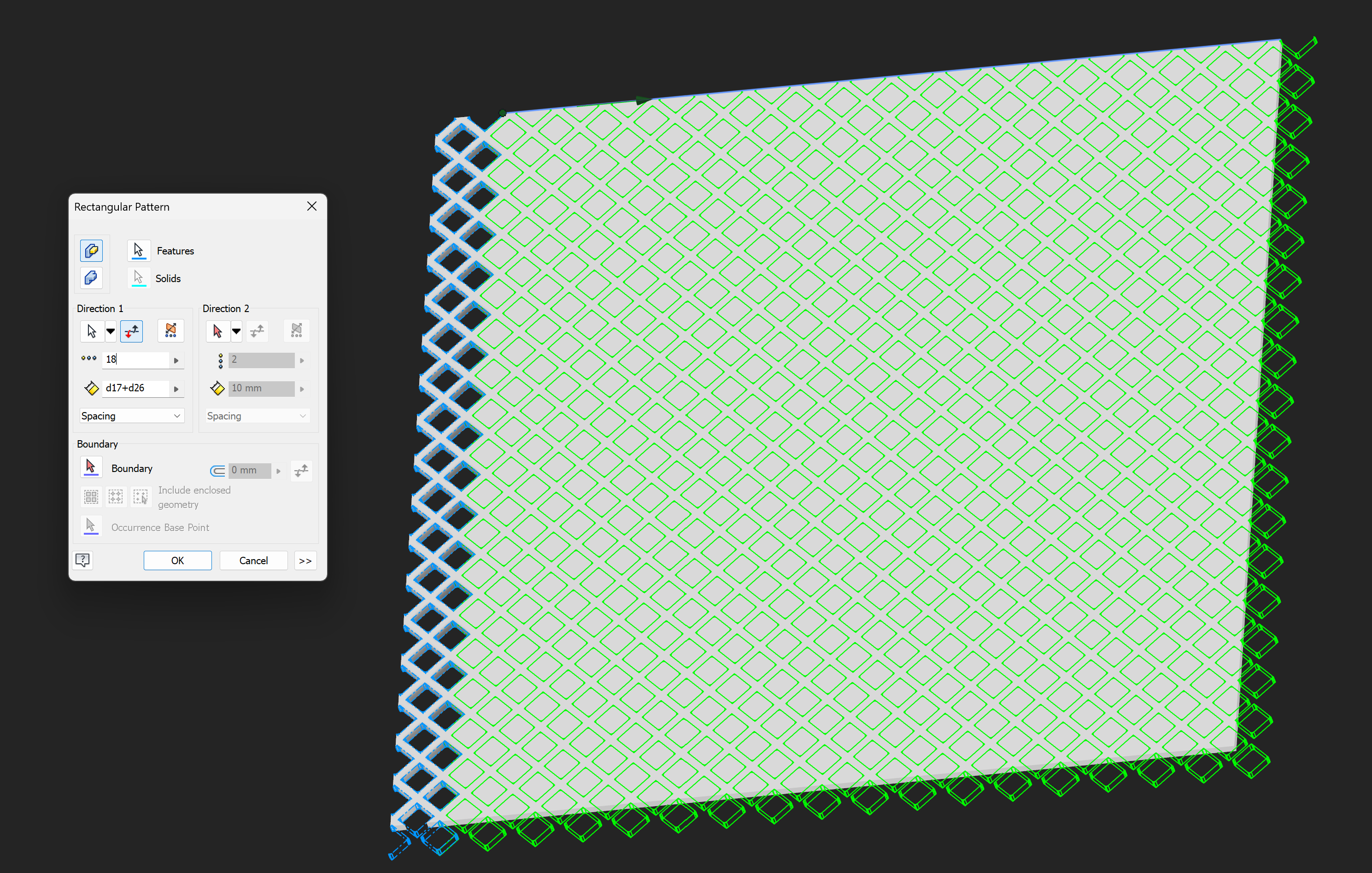

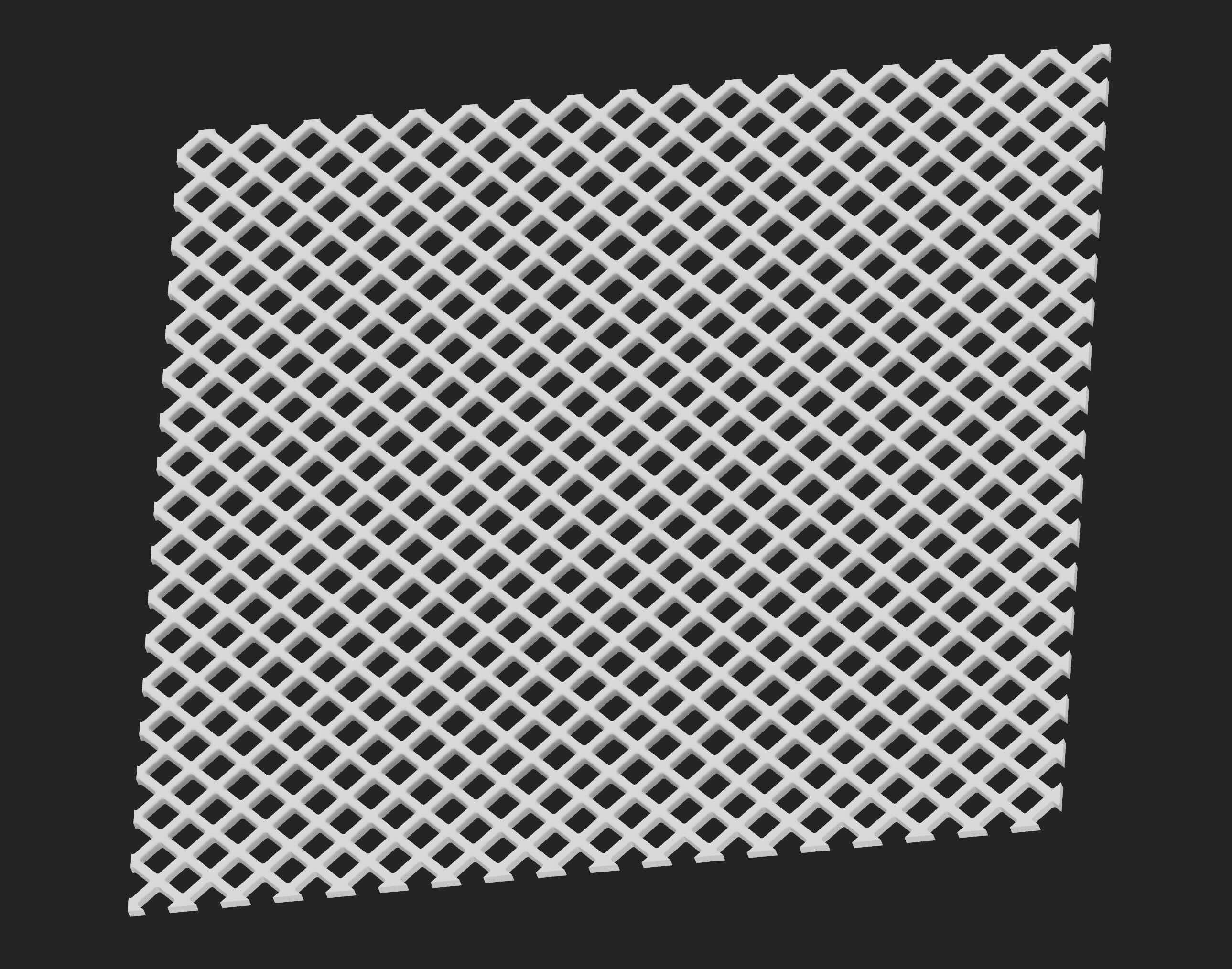

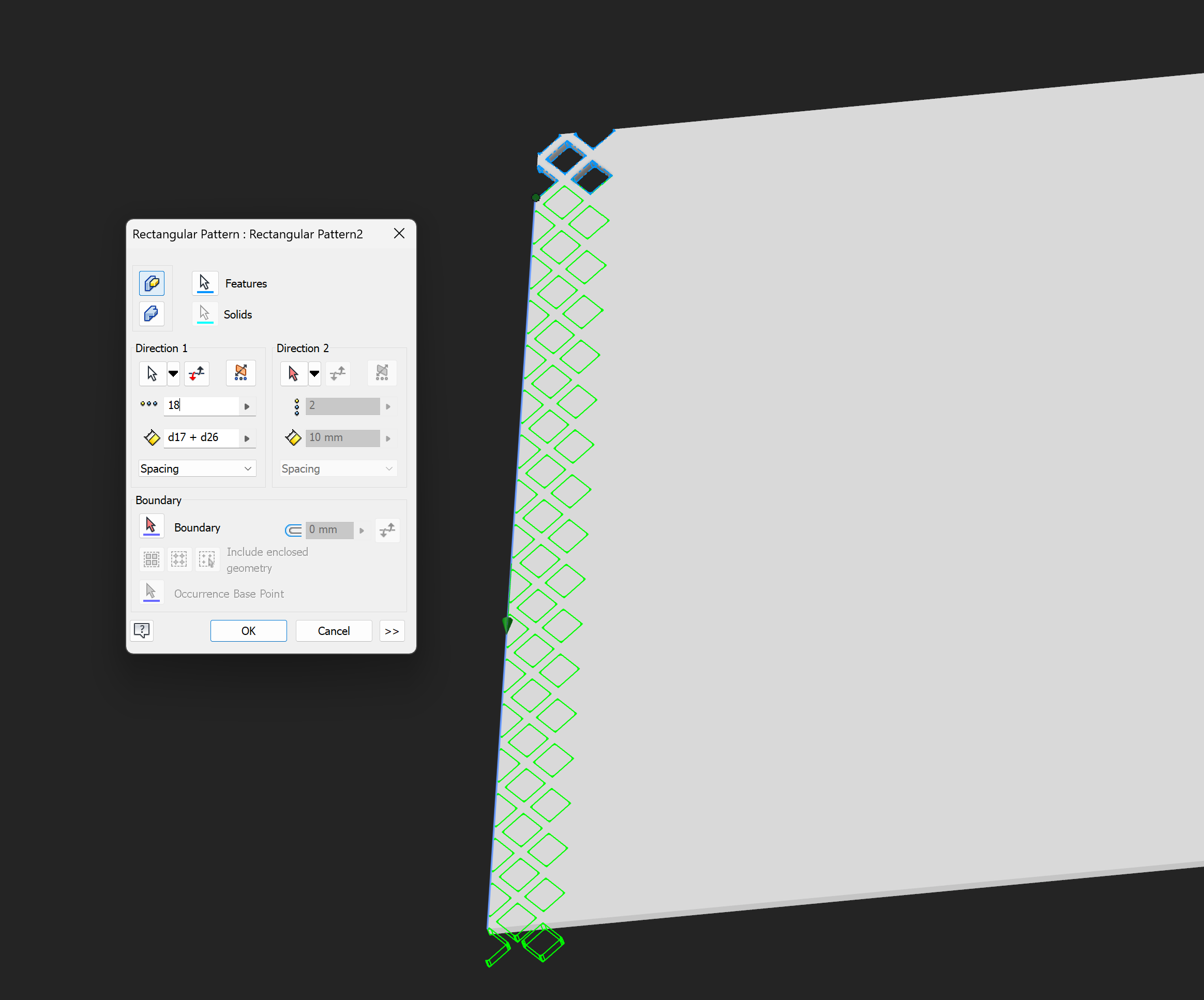

Vícero způsobů jak to řešit... Zvolil jsem lehce náročnější postup aby bylo pole natočené o těch 45 stupňů bez dalšího ořezu. (Záleží na vašich vstupních datech a požadavcích...) První puzzle vyražené a následně nakopírované vzorcem v jednom směru a pak řada v druhém. (Viz obrázky.) Osobně bych si dal záležet aby všechny rohy vycházeli symetricky - to jsem tady názorně NEudělal. Pro export na laser vyberte plochu a zvolte "Export Face As" doporučuju DXF - nevím jak přesně to případně nazývá počeštěná verze.     |
Odeslal: Ľubomír Pápay
Datum odeslání: 10.dub.2025 v 08:13
|

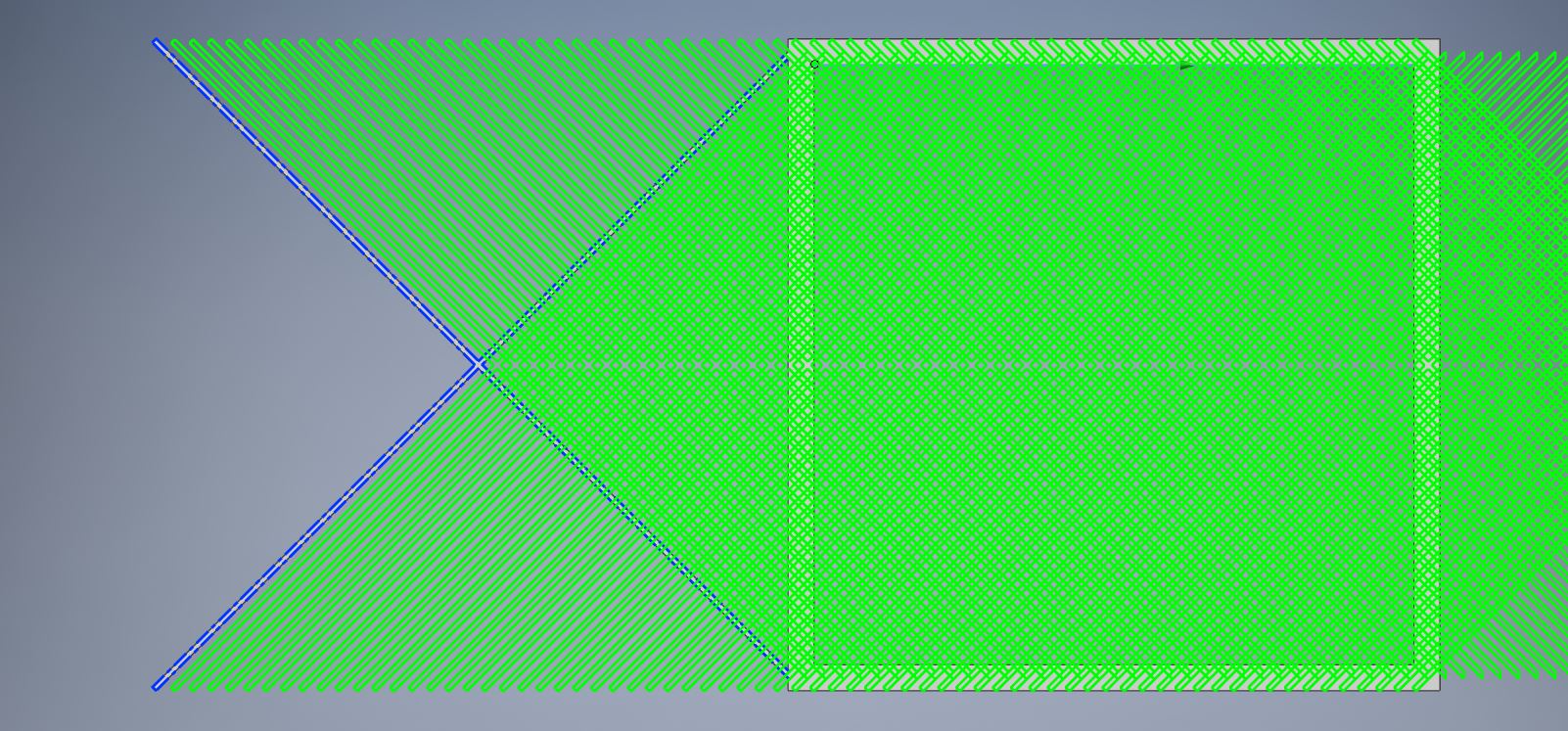

Možno by bolo jednoduchšie nedierovať plech, ale poukladať plný materiál a orezať... Práve včera som robil niečo podobné, potreboval som atrapu koncovej vetracej mriežky na VZT potrubie... Prikladám obrázky pre inšpiráciu. uploads/70/mriezka.ZIP" rel="nofollow - uploads/70/mriezka.ZIP Ak by ste chceli aj model, dajte vedieť. Má to cez 1,3MB, tak sa to nedá poslať cez tento kanál. ------------- Ľubomír Pápay Inventor 2009,2012 |
Odeslal: peterka256
Datum odeslání: 17.dub.2025 v 16:59
| Takže pokud budu dělat ty kosočtverečné díry bude to rychlejší? V celém sítu jich bude cca 20.000. Netuším jak to inventor vykresluje a počítá, myslel jsem si že když použiju jen ty šilmé obdélníky bude to rychlejší protože těch prvků v poli nebude tolik. Ale asi má nějaký neefektivní systém při počítání těch průniků nebo co, když jsou kosočtverce rychlejší. |
Odeslal: Vladimír Michl
Datum odeslání: 18.dub.2025 v 18:02
|
Určitě to nedělejte přes náčrt. Viz: https://www.cadforum.cz/cz/porovnani-vykonu-vytvareni-poli-vzoru-v-inventoru-tip14502 - https://www.cadforum.cz/cz/porovnani-vykonu-vytvareni-poli-vzoru-v-inventoru-tip14502 ------------- Vladimír Michl (moderátor) ARKANCE CZ - https://arkance.world - arkance.world (podpora viz helpdesk.arkance-systems.cz) |
Odeslal: Ľubomír Pápay
Datum odeslání: 22.dub.2025 v 09:47
|
Stále si myslím že je výhodnejšie tú mriežku robiť vytvorením objemu ako odoberaním objemu z plechového plátu... ------------- Ľubomír Pápay Inventor 2009,2012 |
Odeslal: peterka256
Datum odeslání: 22.dub.2025 v 21:56
To jsem nedelal ani u postupu v uvodnim prispevku. Zkousel jsem to tvorbou der i primo vysunutim sita ale porad stejny vysledek - po pár minutach jsem ukoncil inventor. Pro jednoduchost zkouseni to delam jako klasicke obdelniky a pole 150x150prvku.   |
Vladimír Michl napsal(a):Odeslal: issin
Datum odeslání: 23.dub.2025 v 20:27
|
