Téma: Pálení trubek pod úhlem - kolmost povrchu
Odeslal: Cheff
Předmět: Pálení trubek pod úhlem - kolmost povrchu
Datum odeslání: 29.kvě.2026 v 09:28
|

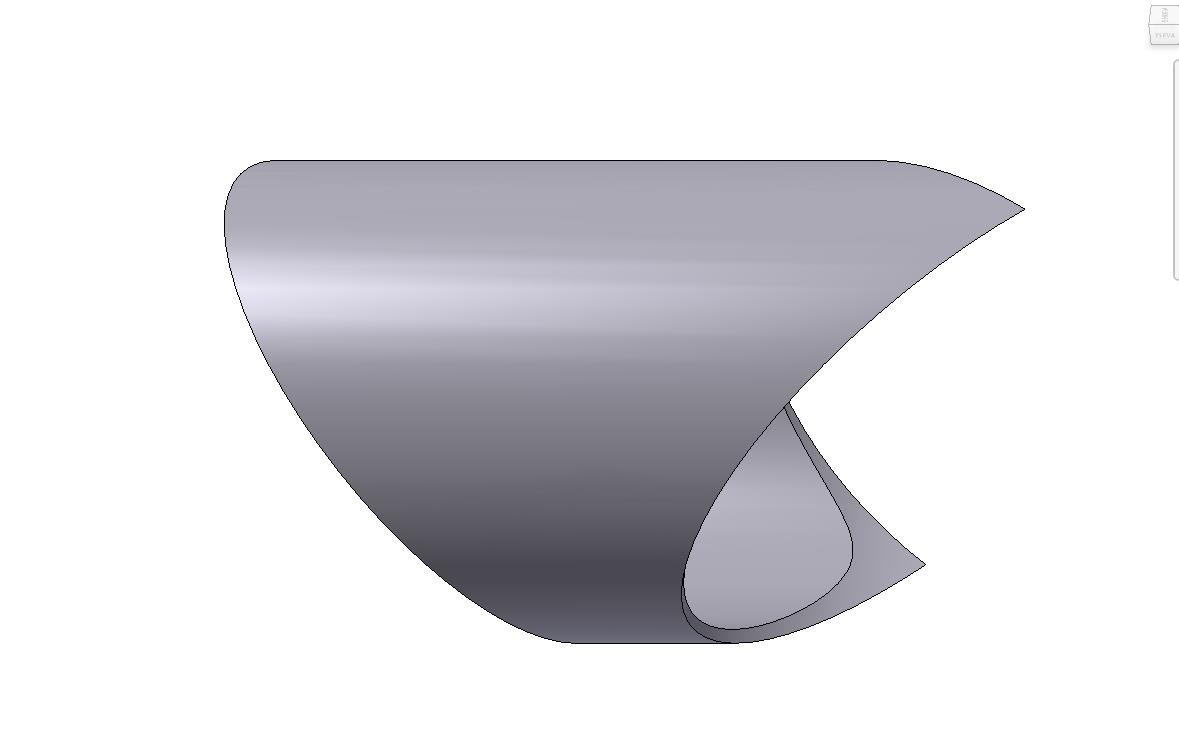

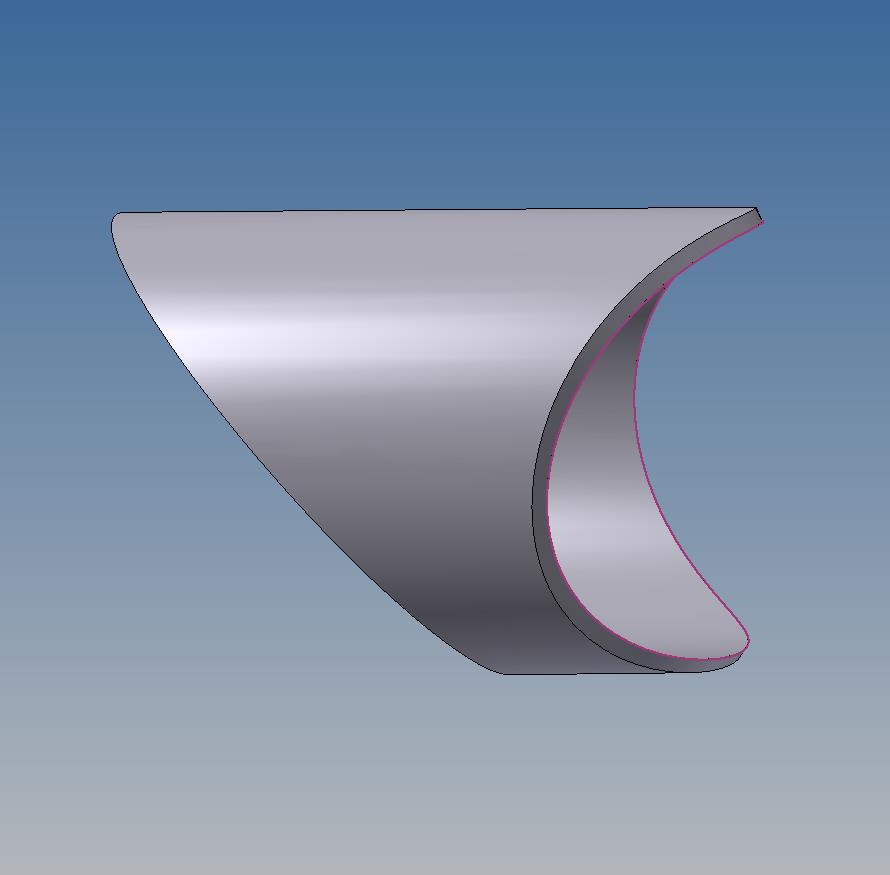

Máte někdo postup jak docílit "řezné" plochy pro Laser u trubek? - tedy aby se rovina pohybovala v úhlu max 45° od vnější plochy. - Typicky spojení trubek (bonus pod úhlem ne kolmo). - Prostým tažením to nedokopu - tam profil neudrží a někde mu ujede... Více asi napoví přiložené obrázky.
|
Odpovědi:
Odeslal: Ľubomír Pápay
Datum odeslání: 31.kvě.2026 v 22:29
|
Neviem či to správne chápem... Ale ja to robím pre dielňu tak (laser nemajú), že to nijako nešablónujem. Len to hlúpo orežiem podľa protikusu. Teda ak ide napríklad o TE dvoch rovnakých priemerov, tak do rúry vyrežiem kolmý výrez tvaru V s vrcholovým uhlom 90° a na odbočke to zasa orežiem podobne to isté len v bledo modrom. Vyrobím im papierovú šablónu a oni podľa nej robia kolmý rez. Rez mám teda stále kolmý a rúra s odbočkou potom na seba pasujú teoreticky tak že tam nie je žiadna vzduchová medzera. Ak potrebujú na miestach kde to prechádza do tupého zvaru, tak si návarovú hranu vybrúsia, aby nerobili tupý zvar. Takto to im to vyhovuje... ------------- Ľubomír Pápay Inventor 2009,2012 |
Odeslal: Cheff
Datum odeslání: 01.čer.2026 v 10:38
| Díky dobré řešení pro příště, ale v současnosti to je nosná konstrukce, takže řezané jsou jen "odbočky" a nosná roura zůstává v celku. Navíc tam budou i jedny "kalhoty" a ještě pod úhlem, tak se to posílalo na laser (standardně potrubí neděláme). |
Odeslal: Lubomír Polesný
Datum odeslání: 01.čer.2026 v 12:59
|
Dobrý den, pokud je profil vložen pomocí Generátoru rámových konstrukcí, tak lze použít volbu "Kolmý řez". Viz nápověda https://help.autodesk.com/view/INVNTOR/2027/CSY/?guid=GUID-BE98918A-2419-4432-AAE5-46A3E56552FE" rel="nofollow - Inventor 2027 Nápověda | Úprava nebo použití opracování rámů | Autodesk , kapitola "Drážka". ------------- Lubomír Polesný Arkance Systems CZ s.r.o. |
Odeslal: emanuel1200
Datum odeslání: 02.čer.2026 v 06:28
|
Můžete nějak popsat nebo poslat fotky jak jste vytvořil oříznutí trubky tažením ? Nějak se mě nedaří .  Dík |
Odeslal: Cheff
Datum odeslání: 02.čer.2026 v 19:35
|
Na "hulváta" metodou žaves. - Náčrt v podélném směru trubky (trojúhelník na průsečíku) + 3D náčrt s promítnutou vnitřní hranou. Ale naráží to na velkou nepřesnost - tedy neudrží požadovaný úhel po celém obvodu a "někam se odklání" => chyba importu STEPu... Pro oko dobrý, pro laser velký špatný... Možná by to šlo postupně dohnat (pohrát si s trajektoriemi pomocnými rovinami atd. Řešení pro nové Inventory popsal Lubomír polesný. Já jsem to vzdal a delegoval jsem to na našeho dodavatele  , protože se zaseknout na dlouhou dobu u pár trubek nepřipadalo v úvahu. Lubomír polesný (DÍKY): Jo, to je přesně to co bych rád použil! (ale... - alespoň vím, že už to tam je) |
Odeslal: Lubomír Polesný
Datum odeslání: 04.čer.2026 v 09:02
|
Kolmý řez v rámových konstrukcích se objevil již v Inventoru 2020. To máte ještě starší verzi nebo rámové konstrukce nepoužíváte? ------------- Lubomír Polesný Arkance Systems CZ s.r.o. |
