Téma: Kvadratický moment průřezu
Odeslal: flesar
Předmět: Kvadratický moment průřezu
Datum odeslání: 03.říj.2007 v 11:00
|
Zdravím kolegové, nevíte jestli Inventor umí vypočítat kvadratický moment průřezu součásti? |
Odpovědi:
Odeslal: Ľubomír Pápay
Datum odeslání: 03.říj.2007 v 15:11
|
Jasné že ano, a ako pozerám vy máte AIP tak ten ešte skôr. V AIS2008 sa na to dá využiť trebárs design accelerator a tam je beam calculator. Myslím že ja Autocad mechanical by Vám to mal zrátať.
------------- Ľubomír Pápay Inventor 2009,2012 |
Odeslal: flesar
Datum odeslání: 03.říj.2007 v 15:29
| Design Accelerator je přístupný pouze v sestavě, což není zrovna vhodné, neboť se jedná o průřezovou charakteristiku součásti. Autocad Mechanical kvadratický moment průřezu vypočítá bez obtíží. Ale pokud používám Inventor, snažím se AutoCADu vyhnout. |
Odeslal: Ľubomír Pápay
Datum odeslání: 03.říj.2007 v 15:39
|
Ak to potrebujete ku hlavným osiam, tak by možno stačilo dať vysunutie prierezu na 1000000mm, hustotu default na 1g/cm3 a potom sa pozrieť na Ix a Iy v Properties. Malo by sa to číselne rovnať. Ale je to dosť krkolomné, to je asi jednoduchšie použiť ten mechanical...
------------- Ľubomír Pápay Inventor 2009,2012 |
Odeslal: flesar
Datum odeslání: 03.říj.2007 v 15:49
| Vámi navrhovaný způsob udává odlišné číselné hodnoty od skutečnosti. |
Odeslal: Ľubomír Pápay
Datum odeslání: 03.říj.2007 v 16:00
|
Máte pravdu. Keď som vzájomne zamenil hodnoty vysunutia a hustoty tak sa to už tuším približuje skutočnosti...
------------- Ľubomír Pápay Inventor 2009,2012 |
Odeslal: Martin Rebenda
Datum odeslání: 04.říj.2007 v 06:46
|
Teď se trochu nechytám, trochu mě prosím nakopnite... Hledáte jak zjistit v AI kvadratický moment průřezu nebo moment setrvačnosti? ------------- Martin Rebenda |
Odeslal: flesar
Datum odeslání: 04.říj.2007 v 07:41
| Hledám kvadratický moment průřezu, někdy též označovaný jako plošný moment setrvačnosti. Jak napsal pan Pápay, je možné tuto průřezovou charakteristiku získat při výpočtu nosníku v Design Acceleratoru, ovšem jen v prostředí sestavy. |
Odeslal: Martin Rebenda
Datum odeslání: 04.říj.2007 v 07:58
|
Myslím, že jsem to pochopil o čem jste psal v úvodu, ale nechápu kde se dá v záložce vlastnosti tento moment najít, je tam pouze moment setrvačnosti (mm2). Kvadratický moment (mm4). To nějak nechápu... ------------- Martin Rebenda |
Odeslal: flesar
Datum odeslání: 04.říj.2007 v 08:26
Moment setrvačnosti tělesa je vázán na jeho hmotnost a má rozměr kg.m^2
(kg.mm^2), kvadratický moment průřezu má rozměr m^4 (mm^4). Jak jsem
psal bývá někdy osový kvadratický moment průřezu označován jako plošný
moment setrvačnosti a někdy, z nedbalosti nebo z neznalosti, pouze jako

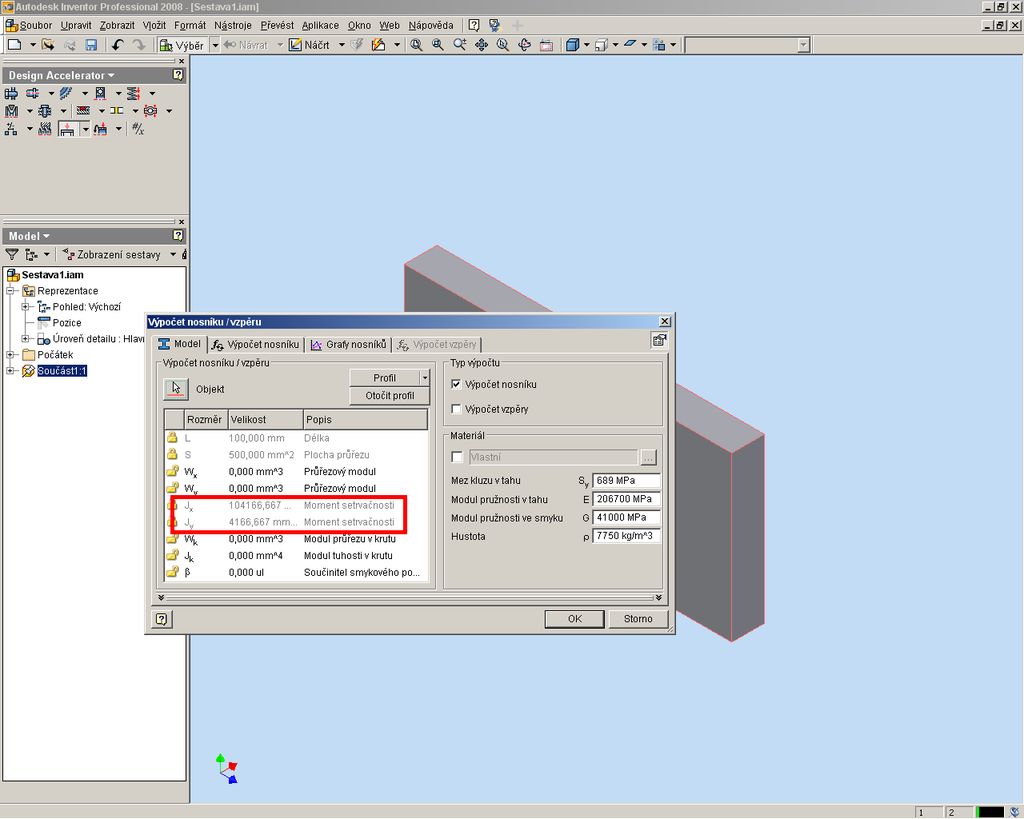

moment setrvačnosti. V Inventoru je moment setrvačnosti přímo ve
fyzikálních vlastnostech součásti a kvadratický moment průřezu (nazvaný
Moment setrvačnosti) je zobrazen při výpočtu nosníku s označením Jx a Jy.
|
Odeslal: flesar
Datum odeslání: 04.říj.2007 v 08:27
| Uvedený výpočet je pro tyč obdélníkového průřezu s rozměry 50x10-100 mm. |
Odeslal: Martin Rebenda
Datum odeslání: 05.říj.2007 v 06:07
|
To ano, s tím souhlasím (jen jsem nedopatřením neuvedl (kg...) jak správně doplňujete k momentu setrvačnosti) , jen jsem reagoval na poznámku pana Pápaye, kde píše, že se tyto hodnoty dají vyčíst z vlastností, pochopil jsem to tak, že myslí vlastnosti, kde se uvádí moment setrvačnosti (jenže tam kvadratický moment průřezu není). Pokud to je jinak, tak jak jste to myslel pane Pápay? :). Nechci tu dělat chytráka. Třeba už 2008 tuto možnost má, já ji ještě nenaistaloval... ------------- Martin Rebenda |
Odeslal: Ľubomír Pápay
Datum odeslání: 05.říj.2007 v 09:02
Ospravedlňujem sa že som Vás uviedol do omylu. Ja som iba narýchlo nakreslil nejaký kváder, pozrel sa do iProperties a Ix som porovnal s výpočtom na papiery 1/12 b h^3. A náhodou sa mi obe hodnoty rovnali (s rozdielom 6 desadinných miest) Tak som to len bez rozmýšľania vynásobil 10^6 a považoval za vybavené. Ale bol to samozrejme omyl. Na budúce si dvakrát niečo premyslím kým to pusím von.
------------- Ľubomír Pápay Inventor 2009,2012 |
Odeslal: Ľubomír Pápay
Datum odeslání: 05.říj.2007 v 10:04
|
Pán Flesar, tak trocha s pocitom viny som sa ešte raz pozrel na schopnosti AIS2008 a asi som našiel čo ste hľadali. V prostredí náčrtku máte možnosť použiť v menu Tools položku Region properties, ktorá vám zrátava vybraný prierez. Dúfam že Vám to pomôže. Ešte raz sorry. ------------- Ľubomír Pápay Inventor 2009,2012 |
Odeslal: flesar
Datum odeslání: 07.říj.2007 v 17:40
| Ano pane Pápay, tentokrát jste to trefil. To je přesně to co jsem hledal. Děkuji za pomoc. |
Odeslal: Martin Rebenda
Datum odeslání: 08.říj.2007 v 06:36
|
Pane Pápay, však od toho tu máme diskusní fórum :)... Jak se říká: musíme si pomáhat :)... ------------- Martin Rebenda |
