Téma: Drsnost
Odeslal: Radek Klokan
Předmět: Drsnost
Datum odeslání: 10.led.2008 v 16:52
|
Zdravím
Zkoušel jste někdo umístit značku drsnosti s popisem Ra xx ke spodní hraně? Já to zkusil a popis Ra xx mám vzhůru nohama. Formou odkazových šipek se v tom člověk při větším počtu nevyzná a aní kam umístit ani kóta. Co s tím. Díky Radek ------------- AIS 2011 |
Odpovědi:
Odeslal: CIL/CZECH/
Datum odeslání: 10.led.2008 v 22:33
|
Tak zrovna včera jsem to dělal na výkres do školy. A značka drsnosti se mi neustále zobrazovala vodorovně tak jsem ji nakonec otočil přes funkci otoči (s atributem 90°) MODIFIKACE>OTOČIT příkaz _rotate |
Odeslal: Radek Klokan
Datum odeslání: 11.led.2008 v 21:58
|

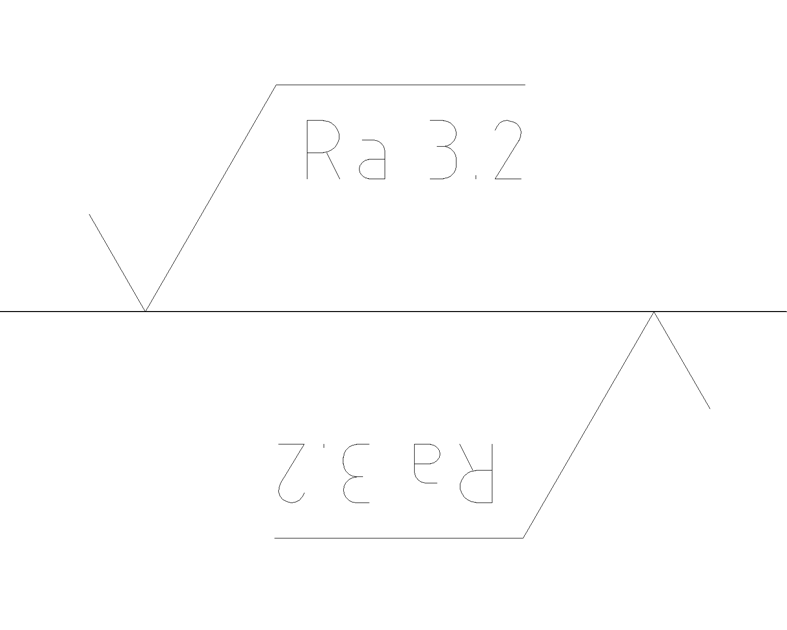

zde je ještě ukázka ,jak se chová autocad mechanical 2008 při vložení značky drsnosti.
S pozdravem Radek  ------------- AIS 2011 |
Odeslal: CIL/CZECH/
Datum odeslání: 12.led.2008 v 21:34
|
Tak takle by to melo vypadat podle norem viz http://img228.imageshack.us/my.php?image=vkres1rozvren1iw0.jpg" rel="nofollow - obrazek . Ja jsem tam nastavil poznamku s textem a pak drsnost ale jde to i bez poznamky(text) jen tam jen nastavena Drsnost. POZNAMKA>POZNAMKA> a pak oznacim odkad chci vytahnou odkazovou caru. |
