Q - otázka

Vytváření krovů v Autodesk Revit Architecture.

A - odpověď Krovy lze v Revitu vytvářet skládáním předdefinovaných nebo vlastních rodin tesařských trámových prvků (kleština, krokev, pozednice, vaznice, latě, kontralatě...). Z takto vzniklého 3D modelu střechy lze generovat libovolné pohledy, řezy a výkazy konstrukčních prvků (individuální či sumarizované).

Druhou možností je automatické vygenerování krovu na základě nadefinovaných kritérií pomocí modulu "Rafter Framing" z doplňku "Revit Extensions" (Revit 2016, 2017). Ve starších verzích Revitu byl tento modul součástí samostatného doplňku Timber Roof Extensions for Revit.

RFA rodiny střešních prvků pro krovy najdete v kategorii Střecha v katalogu bloků na:
www.cadforum.cz/catalog/?cat=85.

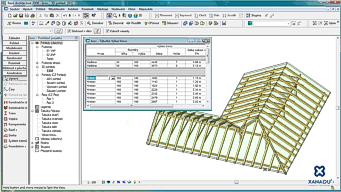

Krov v Revitu

Krovy - zkosení krokví

Prohlédněte si rovněž ilustrační videa (AVI/MPEG4) k vytváření krovů a výkazů krovů (VIP, viz též sekce Výuka Revit):

Krovy-video Revit2009, VIP

Krovy-video Revit2010, ručně

Krovy-video Revit2010, Rafter+

Revot2016Revit2013Revit2010Revit2008Revit9
100% *  CAD
25.1.2007    21162x   FAQ

Související CAD produkty:
platí pro: Revot2016 · Revit 2013 · Revit 2010 · Revit 2008 · Revit 9 ·
