Kótování

Aby se dala podle výkresu vyrobit součástka nebo postavit dům, musí se dát z výkresu přečíst rozměry (délky, šířky, výšky ap.), tj. výkres musí být okótován. V AutoCADu můžeme vykreslit kóty přímých rozměrů (svislých, vodorovných, šikmých), poloměrů, průměrů a úhlů a vynášet souřadnice bodů, tzv. staničení.

Příkazy pro kótování najdeme v hlavním menu pod položkou Kóty [Dimension]. Rychleji však budeme příkazy zadávat pomocí tlačítek na panelu nástrojů pro kótování^*.

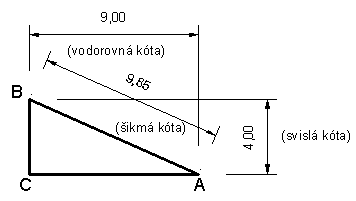

	přímá (svislá nebo vodorovná) kóta
	šikmá kóta
	délka oblouku
	staničení (vynesení souřadnic bodu)
	okótování poloměru
	okótování poloměru, kótovací čára je zkrácená a zalomená
	okótování průměru
	okótování úhlu
	rychlé kótování
	kóta se stejným prvním bodem jako předchozí, tzv. kótování od základny
	navazující kóta
	vykreslení odkazové čáry
	tolerance
	vykreslení středové značky kružnice nebo oblouku
	úprava kóty (nový text, otočení textu, sklopení kóty)
	změna umístění kótovacího textu
	překreslení kót podle aktuálního stylu
	aktuální styl; volba jiného aktuálního stylu
	definování a úpravy stylů

Základní pojmy

Kóta vytvořená v AutoCADu je jeden objekt. Je ale třeba vědět, jak se nazývají její jednotlivé části,abychom mohli nastavit vzhled kót pomocí stylu.

Kóta se skládá z těchto částí:

• Kótovací čára [dimension line] vyznačuje změřenou délku a její umístění u většiny kót (kromě řetězcových a od základové čáry) musíme explicitně zadat. Pomocí stylu kótování můžeme zadat její přesah přes vynášecí čáry.
• Vynášecí čáry [extension line] směřují od bodů, kterými jsme zadali měřený rozměr (nebo od ukázané entity) kolmo ke kótovací čáře. Ve stylu kótování můžeme nastavit jejich odsazení od objektu (bohužel pro obě stejné) nebo jejich délku, přesah přes kótovací čáru i to, zda vůbec budou kresleny.
• Kótovací šipky [arrows] ukončují kótovací čáru. Jejich tvar (šipky, šikmé čárky ap.) nastavujeme ve stylu. V případě potřeby může být kótovací značkou libovolný předem definovaný blok.
• Kótovací text [dimension text] vyjadřuje změřený rozměr, případně jiný text napsaný ke kótě. Jeho výška, styl (tj. zejména font), umístění a orientace vzhledem ke kótovací čáře jsou dány použitým kótovacím stylem.

Při standardním nastavení  je vykreslená kóta (kótovací čára + vynášecí čáry + kótovací značky + text) jeden objekt. Je spojen s objektem, který kótuje. Jestliže změníme libovolným editačním příkazem rozměr okótovaného prvku, kóta se automaticky přepočítá – přizpůsobí se novému rozměru a kótovací text změní svou hodnotu. Takovéto vlastnosti se říká asociativita kót. Asociativní však nejsou všechny kóty – podrobnosti viz asociativita kót.

V případě potřeby lze kótu rozbít příkazem ROZLOŽ [EXPLODE]. Vzniknou samostatné entity, které lze jednotlivě editovat. Nemají však už nic společného s kótovaným objektem; asocitivita se samozřejmě s rozbitím ztratí.

*) Pozn. Nemáte-li panel na obrazovce, zobrazte si ho: Najeďte myší na jeden ze zobrazených panelů, stiskněte pravé tlačítko myši a v nabídce panelů zaškrtněte Kóty.
