Téma: Chybějící uzly u krátké úsečky
Odeslal: matejj29
Předmět: Chybějící uzly u krátké úsečky
Datum odeslání: 13.říj.2020 v 12:11

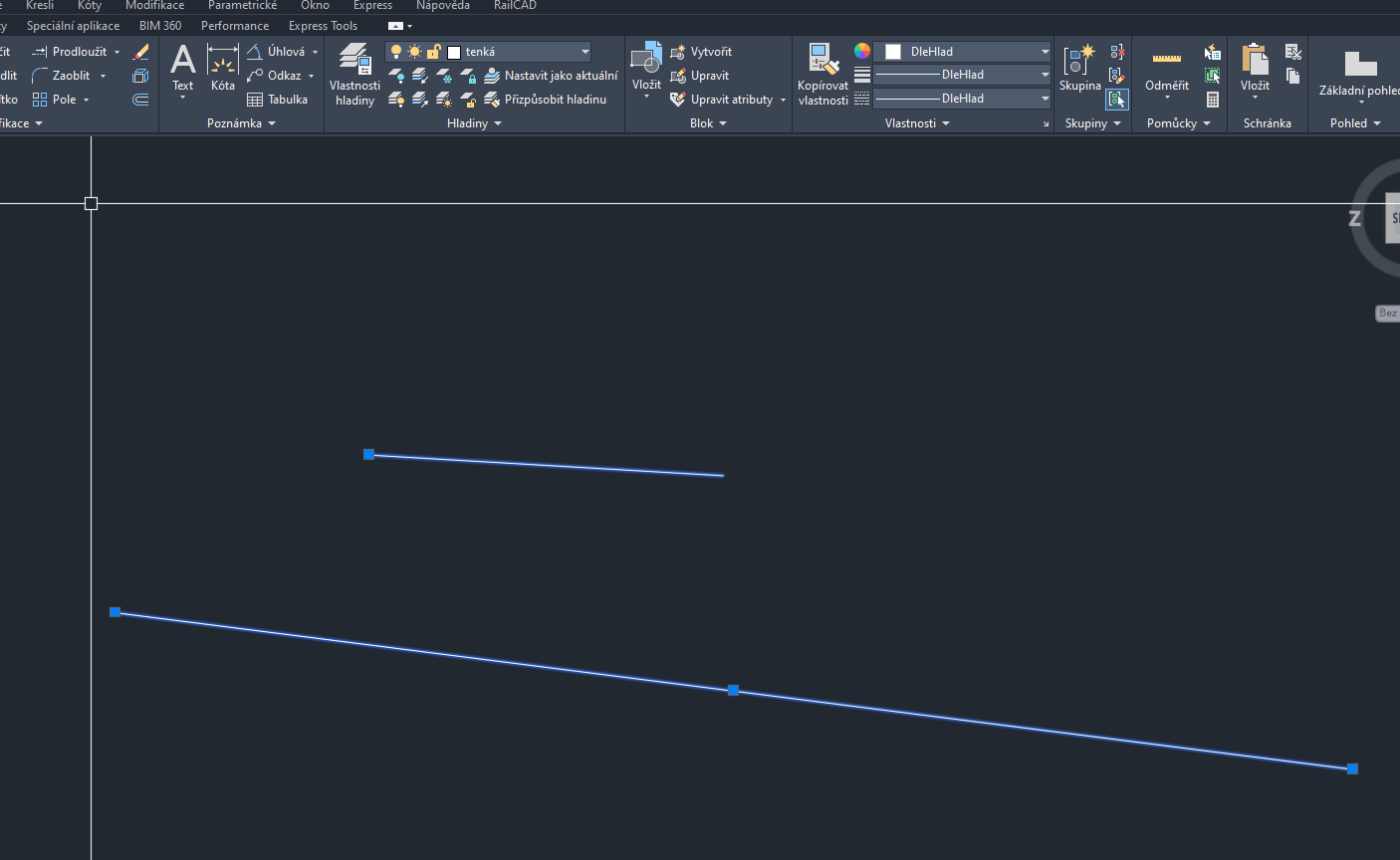

Dobrý den, mám nově AutoCAD 2021 a u úseček kratších než 2,25 jednotek se mi nezobrazuje jejich střední a koncový uzel. Zobrazuje se pouze uzel počáteční. Poradíte mi prosím, jak toto vyřešit?


Odpovědi:
Odeslal: matejj29
Datum odeslání: 13.říj.2020 v 12:13

Odeslal: Vladimír Michl
Datum odeslání: 13.říj.2020 v 13:29
Pochází výkres opravdu z AutoCADu? Není to nějaké podvržené DWG z jiné aplikace? Nemá ta úsečka nějaké atypické Z-souřadnice? Teoreticky by to také mohl být problém grafické karty.

-------------
Vladimír Michl (moderátor)
ARKANCE CZ - https://arkance.world - arkance.world
(podpora viz helpdesk.arkance-systems.cz)

Odeslal: matejj29
Datum odeslání: 13.říj.2020 v 14:08
Ano, výkres je vytvořen v AutoCADu 2021 .

Odeslal: matejj29
Datum odeslání: 13.říj.2020 v 14:09
Z-souřadnice jsou začátek i konec 0.

Odeslal: Vladimír Michl
Datum odeslání: 13.říj.2020 v 14:19
Divné, tipl bych si na grafiku. Pošlete sem prosím ukázku takto se chovajícího DWG výkresu (viz Odpověď vpravo a Příloha).

-------------
Vladimír Michl (moderátor)
ARKANCE CZ - https://arkance.world - arkance.world
(podpora viz helpdesk.arkance-systems.cz)

Odeslal: matejj29
Datum odeslání: 13.říj.2020 v 14:24
uploads/59122/ukazka_vykresu.dwg" rel="nofollow - uploads/59122/ukazka_vykresu.dwg

Odeslal: matejj29
Datum odeslání: 13.říj.2020 v 14:27
Dříve jsem měl AutoCAD 2017 a vše bylo OK. Myslíte, že mi pomůže, když si stáhnu například AutoCAD 2018? Starší už jsem k dispozici na webu Autodesku nenašel. Mám učitelskou licenci.

Odeslal: johny
Datum odeslání: 13.říj.2020 v 14:28
Nějaký důvod proč jste tak daleko do počátku souřadnic?
Přesuňte to k 0,0

Odeslal: matejj29
Datum odeslání: 13.říj.2020 v 14:35
Přesunul jsem USS do počátku souřadnic úlohy. Nepomohlo to.


uploads/59122/ukazka_vykresu_2020-10-13_14-34-21.dwg" rel="nofollow - uploads/59122/ukazka_vykresu_2020-10-13_14-34-21.dwg

Odeslal: Vladimír Michl
Datum odeslání: 13.říj.2020 v 14:37
Aha, výkres je v obřích souřadnicích (X = -19499587652.1236 - tedy 19 miliard jednotek) a ani 16místná přesnost AutoCADu už nestačí pro vyjádření dostatečné přesnosti geometrických operací s takovými entitami. Ty se pak budou v některých operacích chovat podivně.

Starší verze nepomůže, USS také ne. Přesuňte objekty blíže k 0,0.


-------------
Vladimír Michl (moderátor)
ARKANCE CZ - https://arkance.world - arkance.world
(podpora viz helpdesk.arkance-systems.cz)

Odeslal: matejj29
Datum odeslání: 13.říj.2020 v 14:40
Děkuji, jak prosím zjistím tyto globální souřadnice? Všude vidím jen souřadnice USS.

Odeslal: matejj29
Datum odeslání: 13.říj.2020 v 14:48
Už jsem to našel - přepínání  USS/GSS pod wiew cube. Ještě jednou moc děkuji za pomoc.

Odeslal: Vladimír Michl
Datum odeslání: 13.říj.2020 v 15:59
Pokud se s rizikem velkých souřadnic setkáváte častěji, může pomoci zapnout si varování - vytvořit v důvěryhodné cestě soubor ACADDOC.LSP s obsahem např:

(setq _instability_warning_limit 1.0E+09)
(setq _extmin (getvar "EXTMIN") _extmax (getvar "EXTMAX"))
(if (and (/= (car _extmax) -1.0E+20)
    (or (> (abs (car _extmin)) _instability_warning_limit)
        (> (abs (cadr _extmin)) _instability_warning_limit)
        (> (abs (car _extmax)) _instability_warning_limit)
        (> (abs (cadr _extmax)) _instability_warning_limit)
    ))
    (princ "\nYour drawing may behave incorrectly due to large coordinates. Move it closer to 0,0.")
;    (alert "\nYour drawing may behave incorrectly due to large coordinates. Move it closer to 0,0.")
)
(princ)


-------------
Vladimír Michl (moderátor)
ARKANCE CZ - https://arkance.world - arkance.world
(podpora viz helpdesk.arkance-systems.cz)

Odeslal: johny
Datum odeslání: 15.říj.2020 v 10:06
Původně odeslal(a) Vladimír Michl Vladimír Michl napsal(a):

Pokud ale váš DWG výkres situujete do velmi vysokých souřadnic, vyčerpáte si numerickou kapacitu znázornění hodnot souřadnic - např. u S-JTSK bude z celkových cca 15 cifer celých cca 6-7 cifer využito na víceméně statickou hodnotu metrů (vlevo od desetinné čárky) a na desetinný údaj zbyde pouhých 8 platných cifer výpočetní přesnosti. To může v některých náročnějších geometrických úlohách způsobit nepřesnost výpočtu.

V CIVIL INGENNERING (nevím dobrý překlad.. asi veřejné infrastruktuře, v dopravě, stavebnictví na úrovni terénu) je prakticky vyžadovaným standardem práce v globálních souřadnicích, v našem případě S-JTSK. Chce se tím říci, že to není dobrý pracovní postup? Nebo pokud je, pak AutoCAD, C3D, MAP, i konkurence samozřejmě nejsou dostatečně přesné nástroje pro takovýto postup???

Myslím, že ne... Osobně bych spíš upozornil na nevhodnost praktiky tyto výkresy v m převádět přenásobením 1000 do mm. Pak tomu lze rozumět.

Odeslal: Mantlík
Datum odeslání: 15.říj.2020 v 11:19
NAprostý souhlas ... NAvíc mne fascinuje, jak si při kreslení v mm "věří" na 4 desetinná místa ...
PS . Výše uvedené souřadnice X jsou navíc ještě o 2 řády vyšší, než v mm.



-------------
J. Mantlík

Odeslal: Vladimír Michl
Datum odeslání: 15.říj.2020 v 13:03
Samotné JTSK vadí jen v některých speciálních případech, jinak je těch "zbývajících" 8 desetinných míst ještě dostatečných. Samozřejmě těch "promarněných" platných číslic je škoda, nicméně dá se snadno obejít např. vložením do posunutého souřadnicového systému přes Xref, apod.

U onoho zaslaného příkladu to byl jiný problém (možná způsobený těmi mm) - souřadnicový systém byl ještě o 3 řády vzdálenější - a počítat geometrii na 5 zbylých desetinných míst je prostě málo. A nejde jen o AutoCAD, stejný problém mají i ostatní CADy.


-------------
Vladimír Michl (moderátor)
ARKANCE CZ - https://arkance.world - arkance.world
(podpora viz helpdesk.arkance-systems.cz)
