Téma: IDW do DXF
Odeslal: maiklss
Předmět: IDW do DXF
Datum odeslání: 04.pro.2020 v 16:41
|
Dobrý den když exportuji vykres do DXF tak mi vždy vyplivne dxf v jednom stylu čar. V dxf jsou hladiny podle inventoru ale ale nejde rozeznat co je osa nevidetlné atd. Nevite prosím kde najdu nastaveni tohoto exportu? v PDF je to OK jen ten dxf zlobí ------------- Když můžu pomůžu:) |
Odpovědi:
Odeslal: issin
Datum odeslání: 04.pro.2020 v 16:47

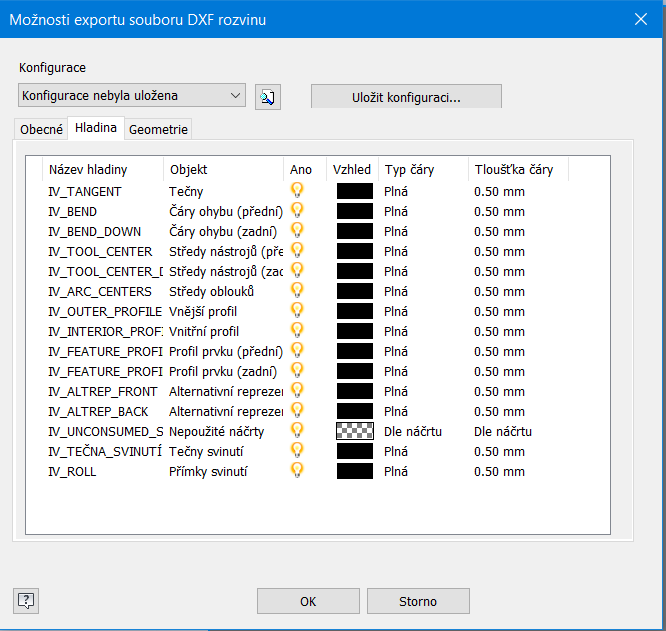

Když dám v rozvinu "Uložit jako" vyberu dxf a dám uložit tak se mi zobrazí toto okno se třemi záložkami, jedna je o hladinách. O jiné možnosti nevím. |
Odeslal: maiklss
Datum odeslání: 04.pro.2020 v 16:48
|
Ano u rozvinu ale ja ukladma vykres:( ------------- Když můžu pomůžu:) |
Odeslal: maiklss
Datum odeslání: 04.pro.2020 v 17:28
Vyzkousel jsem a na ukládání vykresu nemá vliv:( a ani rozvin se mi neuloži tak aby osa ohybu byla carkova či čerchovaně:( uz tápu kde to muze byt:( ------------- Když můžu pomůžu:) |
issin napsal(a):Odeslal: issin
Datum odeslání: 04.pro.2020 v 17:43
| Pak už mně napadá otevřít to dxf z rozvinu v Autocadu přidat rámeček a je to. Barvy i typy čar budou dle nastavení. |
Odeslal: lukasek
Datum odeslání: 04.pro.2020 v 17:48
Typ čar se mění při exportu (uložit jako-DXF) volbou "možnosti mapování": Zde se nastavují odpovídající typy čar.  Vyzkoušel jsem typ čáry změnit a fungovalo to. Jenom nevím, jestli právě tohle hledáte. |
Odeslal: horalek
Datum odeslání: 04.pro.2020 v 17:55
|
Pro ukládání výkresu do správných hladin (ať DWG či DXF) na to jděte přes styly výkresu v Inventoru. Nastavte si nový Výchozí styl a v něm si nastavte hladiny jak potřebujete. A jednoduše před exportem vyberte výchozí styl, celý výkres se změní, proveďte export. Takto docílíte veškerých požadovaných úprav (styly čar, barvy, hladiny, texty.. ) Pokud máte licence od nás máte k dispozici CS+ (https://www.cadstudio.cz/csplus.asp) a tím i CSN_NORMU, kde je již takovýto výchozí styl připraven (viz obrázek). Uživatelé se do něho přepnou před exportem do AutoCADu , respektive AutoCADu Mechanical.  |
Odeslal: issin
Datum odeslání: 04.pro.2020 v 18:00
| tak jsme zase o trochu chytřejší. U nás se užívá převážně idw, dxf jen občas pro laser. |
Odeslal: maiklss
Datum odeslání: 04.pro.2020 v 18:19
|
[QUOTE=horalek]Pro ukládání výkresu do správných hladin (ať DWG či DXF) na to jděte přes styly výkresu v Inventoru. Nastavte si nový Výchozí styl a v něm si nastavte hladiny jak potřebujete. A jednoduše před exportem vyberte výchozí styl, celý výkres se změní, proveďte export. Takto docílíte veškerých požadovaných úprav (styly čar, barvy, hladiny, texty.. ) Pokud máte licence od nás máte k dispozici CS+ (https://www.cadstudio.cz/csplus.asp) a tím i CSN_NORMU, kde je již takovýto výchozí styl připraven (viz obrázek). Uživatelé se do něho přepnou před exportem do AutoCADu , respektive AutoCADu Mechanical. Ja nemam problem s hladinama ty mám dobre. Jen při exportu je vše stejným stylem cary:( ------------- Když můžu pomůžu:) |
Odeslal: maiklss
Datum odeslání: 04.pro.2020 v 18:21
Zde jsem to zkoušel ale bez úspěchu:(asi něco někde delam spatne. ------------- Když můžu pomůžu:) |
Odeslal: horalek
Datum odeslání: 04.pro.2020 v 19:13
Přesně zde se to nastavuje, pokud se nenabídnou styly čar, vyberte šablonu AutoCADu, v níž jsou hladiny připraveny. |
Odeslal: maiklss
Datum odeslání: 04.pro.2020 v 19:31
|
No jo ale ja nemám AutoCAD:( není zde dobra duše co by zaslala potřebnou šablonu pro export? ------------- Když můžu pomůžu:) |
Odeslal: rys-kt4
Datum odeslání: 06.pro.2020 v 21:51
|
Jenom malý dotaz. To vše bylo pouze o tom jak připravit DXF pro laser ať ručně či hromadně (s iLogic)? Pak mne ještě napadá jedna otázka: A proč DXF z výkresu ? Na to je snad ruční uložení plochy rozvinu do DXF a hromadný export DXF z plechových součástí pomocí iLogic (Těchto pravidel tady běhalo stádo a pro pálení snad ani výkres třeba není, jen materiál, síla a kusy). Navíc při exportu snad řešíte pouze tečné hrany ANO/NE, středová čára ohybu tam je vždy. Který laser či voda potřebuje Autocadovské styly čar a hladin? ------------- JanB. |
Odeslal: maiklss
Datum odeslání: 07.pro.2020 v 05:07
|
A) ano mate pravdu jde to i ručně z modelu, ale z vykresu to mám tak schválně . Kde ma list s ohnutym a list s rozvinem se specifikacemi co pálit a co gravirovat. B) laser to nepotřebuje ale pokud mám na plechu ohybu tak ohybove čáry jsou pro kooperaci aby upravili rozvin na jejich odpočty. Barva a styl je jen pro prehlednost. ------------- Když můžu pomůžu:) |
Odeslal: rys-kt4
Datum odeslání: 07.pro.2020 v 16:29
|
OK, souhlas, rozumím. Jenom ještě dodám, že pokud požaduji opravdu přesnější ohýbané výrobky, tak výrobci zašlu sice obyčejné DXF a výkres, ale pak hlavně ještě přiložím STEP soubor. S ním si výrobce již poradí a udělá potřebné úpravy sám..  ------------- JanB. |
Odeslal: maiklss
Datum odeslání: 07.pro.2020 v 19:46
|
Bohužel v KOO jedou stale jen 2D:( tak proto s tim mmtakové trápení. sice mam v dokumentaci modely STP jednotlivých dilců ale bohužel nevyužijí ------------- Když můžu pomůžu:) |
Odeslal: rys-kt4
Datum odeslání: 07.pro.2020 v 22:12
|
Vím, kdysi (a je to už hodně dávno) jsem od "kolegů u prkna" také slýchával "Já se přece nějakým hloupým počítačem nenechám zkazit." No, snad si na svůj výrok později stojíc u nějaké balící linky na poště vzpomněli. (Když jim ten hloupý počítač začal brát jejich zodpovědnou práci.) Inu, držme si palce.  ------------- JanB. |
