Téma: Měřítko typu čáry
Odeslal: JKA
Předmět: Měřítko typu čáry
Datum odeslání: 02.zář.2021 v 12:01
 Dobrý den, typ čáry mám DASHED a měřítko typu čáry u obou stejné. Potřebuji aby čáry vypadali totožně nezávisle na délce. Prostě aby DASHED s měřítkem 10 měl ve všech směrech a délkách stejně dlouhou mezeru a čárku. Kdysi jsem to nějak řešil, ale už si to prostě nepomatuju, tak prosím aby se na mě zase nějaký Autocad všeuměl nepovyšoval, že něco nevím...Předem moc děkuji za pomoc.
|
Odpovědi:
Odeslal: JDoubrava
Datum odeslání: 02.zář.2021 v 12:23
| To je divné, nemáte tam použitá různá měřítka anotací? REGEN nepomůže? |
Odeslal: JKA
Datum odeslání: 02.zář.2021 v 12:41
| Regen nepomůže, měřítka pozn. 1:1 |
Odeslal: vbehun
Datum odeslání: 02.zář.2021 v 12:42
V souboru acadiso.lin je typ čáry DASHED definován takto: --- *DASHED,Čárkovaná __ __ __ __ __ __ __ __ __ __ __ __ __ _ A, 12.7, -6.35 --- Čísla představují délky čárek a mezer (mezera je záporné číslo), hodnota 0 představuje tečku. Takže nemůžete mít stejnou délku mezeru a čárku, pokud si čáru takto nenadefinujete, npříklad: *DASHED-SYM,Čárkovaná symetrická __ __ __ __ __ __ __ __ __ __ __ __ __ _ A, 12, -12 === ---Autocad Help online--- https://help.autodesk.com/view/ACD/2021/CSY/?guid=GUID-5A6E6759-8A9A-4A8A-9AEE-EE9DB72F792D" rel="nofollow - Vlastní typy čar a definice typů čar Název typu čar a definice určují konkrétní sekvenci čárek a teček, relativní délky čárek a mezer a charakteristiky libovolného obsaženého textu nebo tvarů. Typy čar můžete použít tak, jak jsou, upravit je nebo vytvořit vlastní uživatelské typy čar. Následuje příklad definice typu čáry. --- *BORDER,Border __ __ . __ __ . __ __ . __ __ . __ __ . A,.5,-.25,.5,-.25,0,-.25 --- === ------------- =^..^= |
JKA napsal(a):Odeslal: JKA
Datum odeslání: 02.zář.2021 v 12:56
| Rozumím, já hledám možnost jak zamknout měřítko té čáry... nevadí mi A, 12.7, -6.35 , ale vadí mi, že při přejímání vlastností třeba "KOPIEVLAST" kliknu na jednu čáru a následně na tu, které chci dát stejné vlastnosti (takže i stejný vzhled čáry), ale nevznikne mi stejná čára, ale čára která má třeba o půlku kratší čárky než původní... chci prostě jednoduše předělat projekt vody, jeden typ trubek potřebuji mít čárkovaně DASHED a chci aby ty trubky kreslené DASHED měli stejnou délku čárek a mezer, nezávisle na délce oné trubky... Děkuji. |
Odeslal: vbehun
Datum odeslání: 02.zář.2021 v 13:17
|

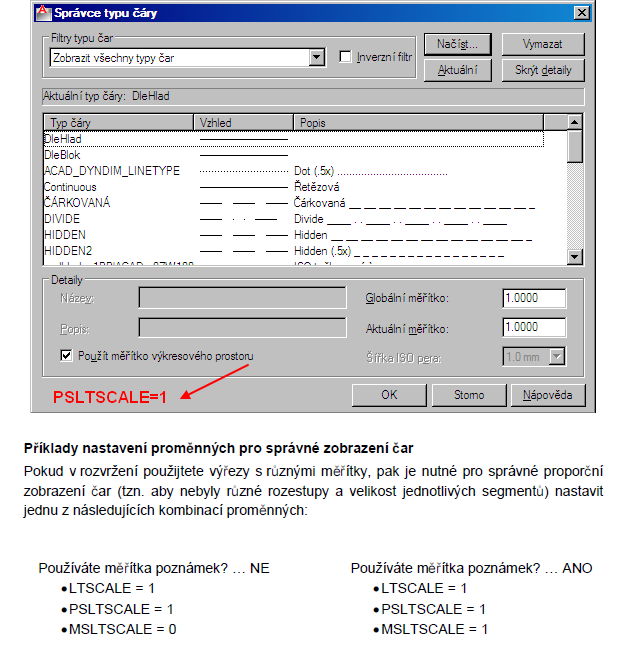

Mám tady takový užitečný obrázek - myslím, že od pana Remeše (PepaR):  Co se stane, když neuděláte [CMD]KOPIEVLAST[/CMD] (_MATCHPROP), ale vybraným čarám přiřadíte ve vlastnostech typ čáry "Dashed" a měřítko 1? Jak máte nastaven vlastní příkaz https://help.autodesk.com/view/ACD/2021/CSY/?guid=GUID-BD476C7C-2CA4-4FB2-8A9E-EAAD5A072445" rel="nofollow - KOPIEVLAST (příkaz) ? Co všechno (barva, hladina, typ čáry, měřítko typu čáry, tloušťka čáry, styl vykreslování, průhlednost ...) se kopíruje?
------------- =^..^= |
Odeslal: JKA
Datum odeslání: 02.zář.2021 v 13:44
Ani když to vše nastavím ručně tak to nepomůže... ty čáry mají prostě vzhled jaký se jim zachce.
|
Odeslal: splonk
Datum odeslání: 02.zář.2021 v 13:52
|
A znáte prosím původ daného DWG souboru...? Není to export z nějaké PseudoCAD aplikace? Nebo z Revitu (kde nebyly nastaveny pravidla pro export)?
Mohli byste část DWG sem poslat? ------------- JASponza ACA (AutoCAD) 21, 24 RVT 21, 24 Win 10, 11 x64 |
Odeslal: Mantlík
Datum odeslání: 02.zář.2021 v 14:31
|
Ještě tu nepadlo ... A jsou všechny čáry ve stejné Z-ové výšce? Pokud máte čáru od z=0 do z>0, pak se čárky a mezery opticky zmenšují ------------- J. Mantlík |
Odeslal: Vladimír Michl
Datum odeslání: 02.zář.2021 v 15:19
S tou nestejnou Z-souřadnicí je to dobrý tip - dost pravděpodobná příčina. Nasimulováno: ------------- Vladimír Michl (moderátor) ARKANCE CZ - https://arkance.world - arkance.world (podpora viz helpdesk.arkance-systems.cz) |
Odeslal: JKA
Datum odeslání: 02.zář.2021 v 16:32
| Problém byl opravdu v souřadnici Z, po nastavení na 0 jsou při stejném měřítku čárky a mezery stejně dlouhé. Děkuji všem za ochotu !! =) |
Odeslal: vbehun
Datum odeslání: 02.zář.2021 v 16:43
|
U rozvodu vody se dá předpokládat, že je rozhodující i výška, zejména pokud jde o axonometrický diagram / výkres. Třeba to autor tak zamýšlel. ------------- =^..^= |
Odeslal: JKA
Datum odeslání: 02.zář.2021 v 16:51
| U axonometrie by to smysl mělo, zde jde ale pouze o půdorysné pohledy. Možná jsou ty dwg exporty z Revitu, ale nejsem úplně člověk, kterého by Cad bavil a tak to moc nezkoumám dokud neni problém. Děkuji, snad toto téma pomůže i někomu dalšímu. |
Odeslal: vbehun
Datum odeslání: 02.zář.2021 v 18:00
|

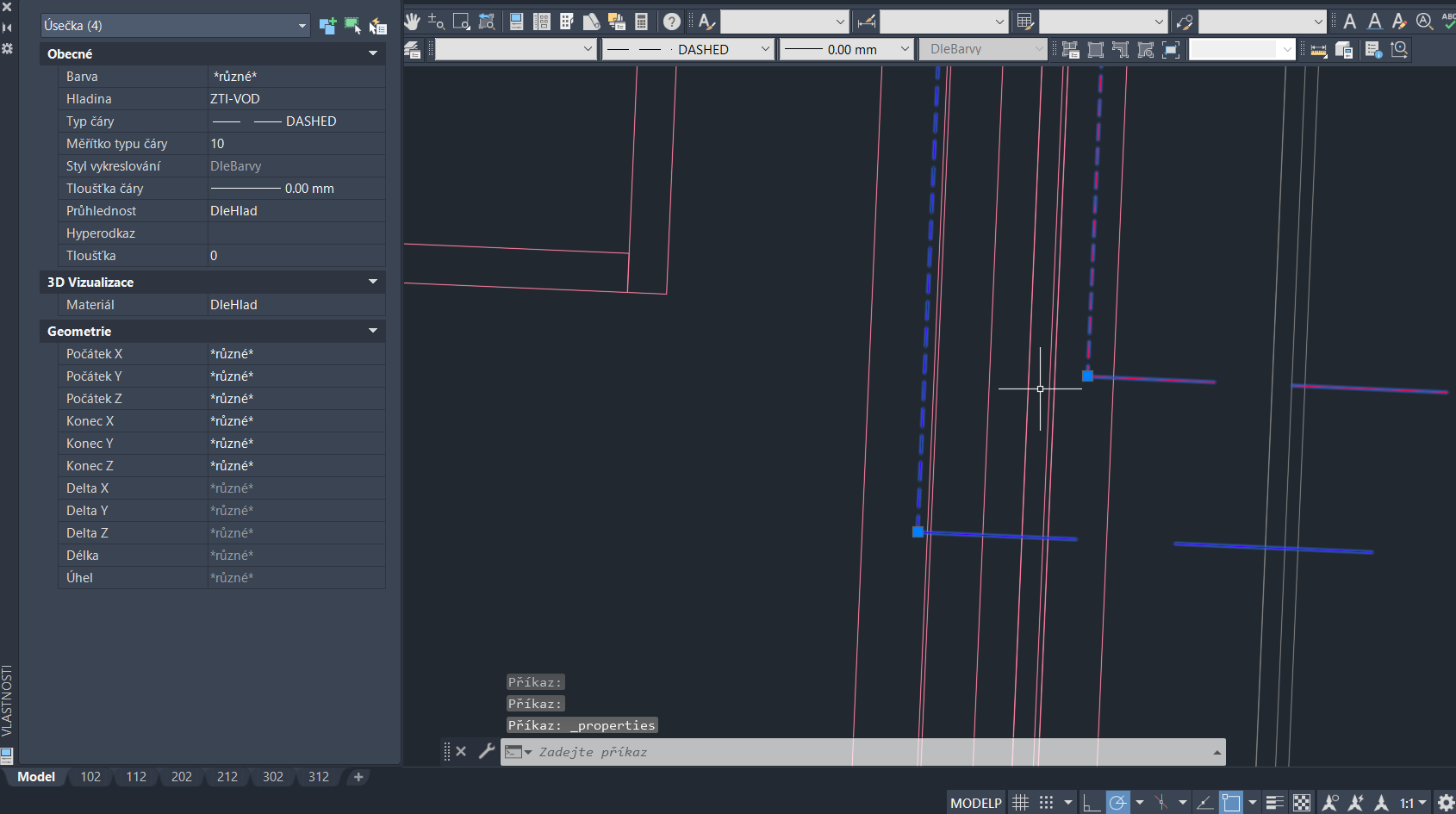

Celou tu dobu jsme to měli na očích na vašem obrázku: "Počátek Z: *různé*; Konec Z: *různé*" Mělo mne to napadnout dříve - ale pan Mantlík byl lepší.
------------- =^..^= |
Odeslal: skypeja
Datum odeslání: 20.říj.2021 v 09:05
|
Dobrý den, využiji staré téma, ať to tu zbytečně neplevelím. Něco podobného se mi tu nepovedlo najít, pokud to tu je, tak se omlouvám. Narazil jsem na problém s měřítkem typu čáry. Mám nastavenou šablonu, kde mám globální měřítko čáry 50 a aktuální u čar dáváme 5, aby to bylo kompatibilní s jinými profesemi a všechno se vykreslovalo tak, jak má. U jednoho výkresu se stalo, že tento poměr nefunguje. A postupným zkoušením jsem se dopracoval k tomu, že čáry začnou vypadat stejně, až když aktuální měřítko čáry, nebo globální zmenším 25,4x. Podotýkám, že typ čáry je v obou výkresech stejný, oba soubory mají nastavené jednotky na milimetry. Vypadá to, že je rozhozená nějaká lokální proměnná, nebo jednotky, ale nemohu se dopátrat přesně co by to mohlo být. Nenapadá vás, čím by to mohlo být? Předem děkuji
|
