CAD tip CAD tip # 5687:


Otázka CAD
 %  platforma  kategorie
Q - otázka

Kde se ve výkresu berou hladiny typu "Hladina @ 10"?

A - odpověď Pokud v AutoCADu 2008 uložíte DWG výkres pro starší verze a tento výkres obsahuje objekty typu poznámka (anotace) s automaticky přizpůsobovaným měřítkem, může je AutoCAD převést do samostatných objektů rozdělených do jednotlivých hladin dle použitých měřítek výřezů.

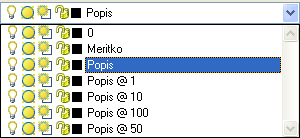

Tento převod je řízen nastavením "Zachovávat vizuální věrnost u objektů poznámek" v dialogu Možnosti na kartě "Otevřít a uložit" (viz též proměnná VISUALFIDELITY). Ve starší verzi AutoCADu se pak tyto rozdělené objekty projeví formou vygenerovaných hladin s přídomkem "@ dané_měřítko".

Pro výkresy nevyužívající výřezy v rozvržení a poznámky doporučujeme toto nastavení vypnout.

ACAD2008ACAD2007ACAD2006ACAD2000
100% *  CAD
3.8.2007    4242×
autocad hladina měřítko proměnná převod výkres
