Q - otázka

Symbol na izometrii nereaguje na směr toku ve 3D modelu.

A - odpověď Při generování izometrie z 3D modelu se některé symboly neotáčí podle nastaveného směru toku média.

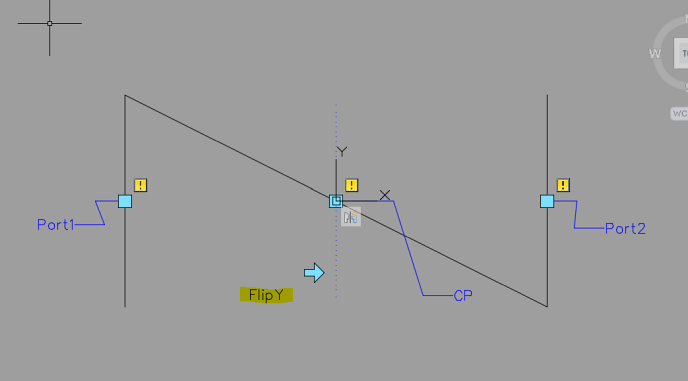

Aby se symbol na izometrii správně otočil, musí být v definici bloku daného symbolu vložen parametr převrácení (Flip) a mít přiřazen název „FlipY“:

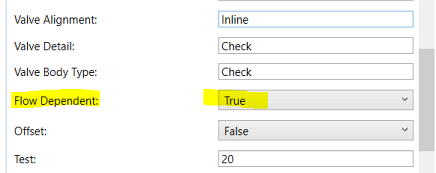

Zároveň musí být v katalogu nastaven u dané komponenty parametr Flow Dependent: na „True“:

Plant
100% *  CAD
29.8.2017    944×
blok model

Související CAD produkty:
platí pro: AutoCAD Plant 3D ·
