Q - otázka

Zviditelnění podlahy z Factory Design Suite pro zobrazení ve výkresu.
A - odpověď Je-li potřeba zobrazit podlahu z FDS ve výkresu, např. kvůli umístění jam, je nutné provést několik kroků:
  1. Zapnout viditelnost podlahy na kartě Factory > Možnosti > Vytvořit těleso podlahy. (Pokud vložíte do modelu jámu, bude těleso podlahy vytvořeno automaticky.)

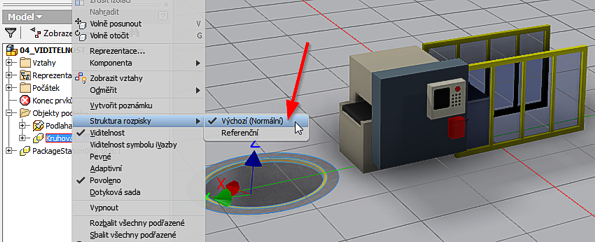

  2. Ve stromu změnit strukturu rozpisky u podlahy a jámy z Referenční na Výchozí.
  3. Podlaha i s vloženou jámou se poté budou zobrazovat na výkresu.

Odstranit (skrýt) přebytečnou část podlahy ve výkresovém pohledu je možné pomocí oříznutí pohledu příkazem Umístění pohledů > Upravit > Oříznutí. Rovněž je možné změnit velikost podlahy v modelu.

FDSACADInventor
100% *  CAD
13.12.2013    2504×
model výkres
