Export rozvinu plechové součásti do DXF - parametry pro iLogic či VBA.

Pomocí VBA makra nebo iLogic pravidla můžete automatizovat export rozvinuté plechové součásti z Inventoru do vámi zvolené verze formátu DXF a ve vámi zvolených hladinách a typech čar.

Export se řídí zápisem souboru a parametry předávanými jako argumenty zápisové operace "FLAT PATTERN DXF" popř. "FLAT PATTERN DWG". Jednoduchá verze takovéhoto iLogic nebo VBA pravidla vypadá např. takto (naznačeny různé podoby parametrů, nutno volat z prostředí rozvinu plechu):

Dim oDataIO As DataIO
Dim oPart As PartDocument
Dim sDXFname As String
Dim csOut As String
oPart = ThisApplication.ActiveDocument
oDataIO = oPart.ComponentDefinition.DataIO
sDXFname = oPart.FullFileName & ".DXF"
'csOut = "FLAT PATTERN DXF?TangentLayer=Tangenty&SimplifySplines=True"
'csOut = "FLAT PATTERN DXF?AcadVersion=2000&BendUpLayer=IV_BEND&BendUpLayerLineType=37634&BendUpLayerColor=255;255;0&BendDownLayerLineType=37634"
csOut = "FLAT PATTERN DXF?AcadVersion=R12" _
        + "&OuterProfileLayer=IV_OUTER_PROFILE" _
        + "&InteriorProfilesLayer=IV_INTERIOR_PROFILES" _
        + "&InvisibleLayers=IV_TANGENT;IV_BEND;IV_BEND_DOWN;IV_TOOL_CENTER;IV_TOOL_CENTER_DOWN;IV_ARC_CENTERS;IV_FEATURE_PROFILES;IV_FEATURE_PROFILES_DOWN;IV_ALTREP_FRONT;IV_ALTREP_BACK;IV_UNCONSUMED_SKETCHES;IV_ROLL_TANGENT;IV_ROLL"
oDataIO.WriteDataToFile (csOut, sDXFname)

Přehled jednotlivých parametrů - u všech parametrů typu hladina (layer) mohou být i další parametry s příponou LineType, LineWeight nebo Color (např. TangentLayerLineType, TangentLayerColor):

Parametr	Typ	Výchozí	Poznámka
TangentLayer	String	IV_TANGENT
OuterProfileLayer	String	IV_OUTER_PROFILE
ArcCentersLayer	String	IV_ARC_CENTERS
InteriorProfilesLayer	String	IV_INTERIOR_PROFILES
BendLayer	String	IV_BEND	BendUpLayer + BendDownLayer (legacy)
BendUpLayer	String	IV_BEND
BendDownLayer	String	IV_BEND_DOWN
ToolCenterLayer	String	IV_TOOL_CENTER	ToolCenterUpLayer + ToolCenterDownLayer (legacy)
ToolCenterUpLayer	String	IV_TOOL_CENTER
ToolCenterDownLayer	String	IV_TOOL_CENTER_DOWN
FeatureProfilesLayer	String	IV_FEATURE_PROFILES	FeatureProfilesUpLayer + FeatureProfilesDownLayer (legacy)
FeatureProfilesUpLayer	String	IV_FEATURE_PROFILES
FeatureProfilesDownLayer	String	IV_FEATURE_PROFILES_DOWN
AltRepFrontLayer	String	IV_ALTREP_FRONT
AltRepBackLayer	String	IV_ALTREP_BACK
UnconsumedSketchesLayer	String	IV_UNCONSUMED_SKETCHES
TangentRollLinesLayer	String	IV_ROLL_TANGENT
RollLinesLayer	String	IV_ROLL
-
AcadVersion	String		2018, 2013, 2010, 2007, 2004, 2000 nebo R12
CustomizeFilename	String
ExportUnconsumedSketchProperties	Boolean	False	False = do hladiny UnconsumedSketchesLayer
SimplifySplines	Boolean	True	Nahradit spline přímými úseky
SplineTolerance	Double	0.01	Délka tětivy při nahrazování spline
AdvancedLegacyExport	Boolean	True
MergeOuterContour	Boolean	False	legacy
MergeProfilesIntoPolyline	Boolean	False
RebaseGeometry	Boolean	False	Geometrii do 1. kvadrantu
TrimCenterlinesAtContour	Boolean	False	Oříznout osy na obrysu
InvisibleLayers	String		Seznam hladin pro zneviditelnění, oddělený ";"

Přehled kódů pro parametry "...LineType" jednotlivých hladin (viz poznámka v předchozí tabulce a viz příklady nahoře):

Symbol.název	Hodnota (kód)	Popis
kChainLineType	37644	Řetězový typ čáry.
kContinuousLineType	37633	Plný typ čáry.
kCustomLineType	37649	Uživatelský typ čáry.
kDashDottedLineType	37638	Čerchovaný typ čáry.
kDashedDoubleDottedLineType	37645	Dvojčerchovaný typ čáry.
kDashedHiddenLineType	37641	Přerušovaný skrytý typ čáry.
kDashedLineType	37634	Přerušovaný typ čáry.
kDashedTripleDottedLineType	37647	Trojčerchovaný typ čáry.
kDefaultLineType	37648	Výchozí typ čáry.
kDottedLineType	37636	Tečkovaný typ čáry.
kDoubleDashDoubleDottedLineType	37639	Dvojitě čárkovaný dvojčerchovaný typ čáry.
kDoubleDashedChainLineType	37637	Dvojitě čárkovaný typ čáry.
kDoubleDashedDottedLineType	37646	Dvojitě čárkovaný čerchovaný typ čáry.
kDoubleDashedTripleDottedLineType	37640	Dvojitě čárkovaný trojčerchovaný typ čáry.
kLongDashDottedLineType	37642	Dlouze čárkovaný čerchovaný typ čáry.
kLongDashedDoubleDottedLineType	37635	Dlouze čárkovaný dvojčerchovaný typ čáry.
kLongDashTripleDottedLineType	37643	Dlouze čárkovaný trojčerchovaný typ čáry.

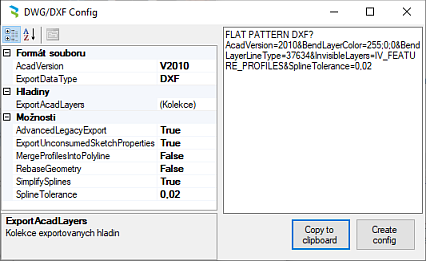

Chcete-li vytvářet konfigurační řetězce pohodlně, pomocí interaktivního dialogu, můžete využít samostatnou utilitu FlatPatternConfigBuilder firmy CAD Studio (viz Helpdesk > Download):

Další informace a příklady maker pro automatizaci exportu rozvinu plechu do DXF najdete na Helpdesku firmy CAD Studio.
