Import seznamu bodů pro tvorbu 3D modelu terénu v Revitu.

A - odpověď Revit Architecture umožňuje automaticky vytvořit 3D model terénu (vč. vrstevnic) buď z importovaného externího textového seznamu bodů, nebo z 3D entit vrstevnic načtených z DWG, DXF nebo DGN souboru.

Pro vytvoření terénu nejprve přejděte do režimu tvorby terénu - ribbon Objemy a terén > Povrch terénu. Zde spusťte funkci Vytvořit z importu > Určit soubor bodů a zvolte CSV soubor se souřadnicemi bodů. Je očekáván obyčejný textový soubor se souřadnicemi X,Y,Z oddělenými čárkami - co řádek, to jeden bod. Příklad:

384.312,572.083,532.455
385.36,252.66,531.696
382.72,218.439,531.786
Souřadnice X,Y předpisu terénu by měly ležet v kladném kvadrantu a neměly by překročit maximální velikost hodnot povolených v Revitu (nikoliv tedy souřadnice JTSK). Dále zvolte jednotky importu (jednotky projektu) - většinou metry, popř. milimetry. Případný chybný formát vstupních dat se projeví chybou "V souboru nebyly nalezeny žádné body".

Po dokončení importu klepněte tlačítko "Dokončit povrch". Přepnutím do 3D pohledu si prohlédněte výsledný terén.

Vlastnosti systémové rodiny Povrch obsahují i údaj o výměře povrchu terénu. Pro nastavení vrstevnic použijte tip 5572.

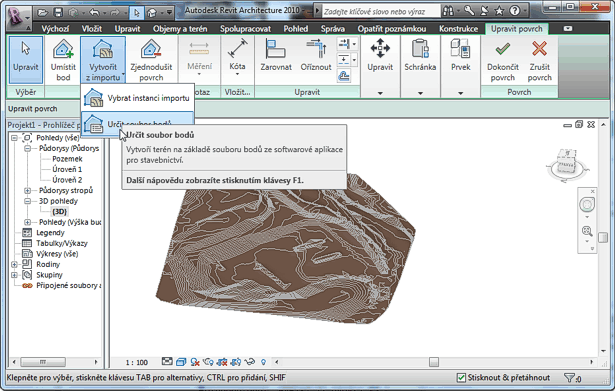

Revit - import bodů

Pro pokročilejší funkce tvorby modelu terénu (DMT, DTM) doporučujeme využít specializovanou aplikaci - např. AutoCAD Civil 3D.
