Jak nastavit toleranci odsazení a spádu potrubního spoje

V určitých případech je třeba vytvořit spoj potrubí pod malým úhlem nebo odsazené o malou hodnotu, aniž by se do spoje vkládala nějaká dodatečná komponenta (např. ořezané koleno). Ve výchozím nastavení není odsazení potrubí povoleno (porty musí být na stejném místě) a maximální úhel napojení je nastaven na 3°. Nastavení odsazení a úhlu napojení pro každý typ spoje lze upravit v souboru DefaultConnectorsConfig.xml, který je v hlavním adresáři projektu.

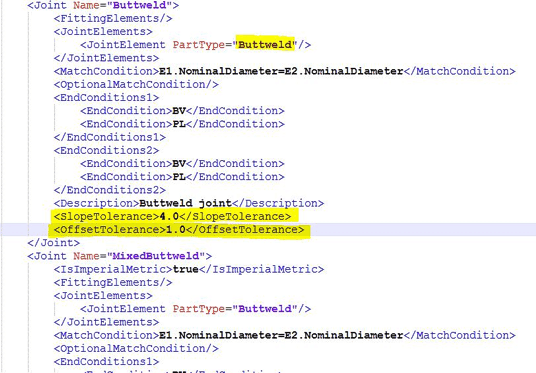

Pokud chcete například pro typ spoje Buttweld nastavit toleranci napojení pro úhel 4° a pro odsazení 1 mm, upravte hodnoty SlopeTolerance a OffsetTolerance podle následujícího obrázku:

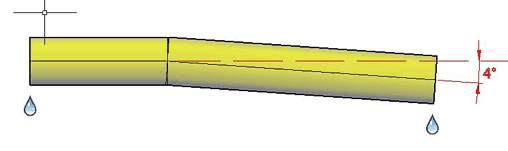

Spoj potrubí do velikosti 4° je proveden korektně:

Odsazení potrubí do hodnoty 1 mm je pak provedeno korektně:
