Q - otázka

Jak použít parametr délky oblouku v náčrtu Inventoru?
A - odpověď Standardní nástroje tvorby kót a vazeb v náčrtu Inventoru nenabízejí kótu oblouku a vytvoření odpovídajícího rozměrového parametru. Můžete ale začít tvořit parametr/kótu poloměru a následně ji změnit na délku oblouku.

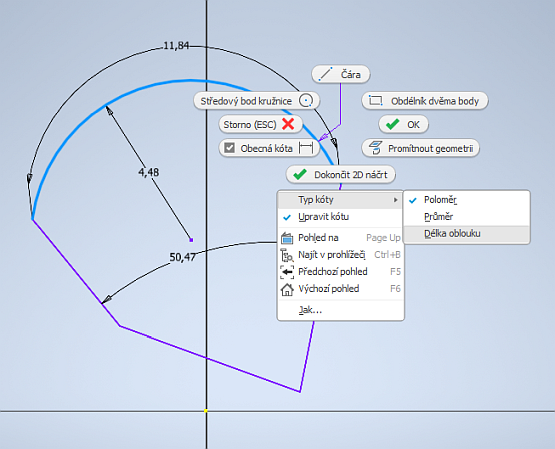

Pomocí Náčrt > Vazby > Kóta ukažte na obloukový segment náčrtu a během umisťování kóty klikněte pravým tlačítkem myši. Z místní nabídky zvolte Typ kóty > Délka oblouku. Tím vytvoříte parametr délky oblouku.

geometrie oblouku

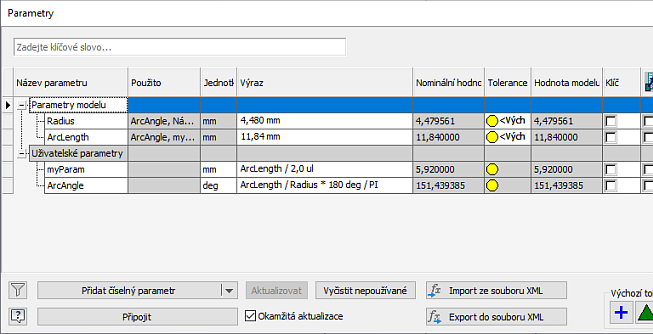

V dialogu Parametry můžete následně přepočítávat hodnoty vepsaného úhlu obloukového segmentu na základě jeho délky a poloměru (nebo naopak), řídit jiné parametry délkou kruhového oblouku, apod.

Platí že:

ArcAngle = ArcLength / Radius * 180 deg / PI

Nebo, znáte-li úhel oblouku (měřený ke středu!), pak:

ArcLength = PI / 180 deg * Radius * ArcAngle

Inventor
100% *  CAD
20.4.2024    163×
dialog inventor kóta náčrt vazba
