CAD tip CAD tip # 14031:


Otázka CAD
 %  platforma  kategorie
Q - otázka

Jak v Inventoru importovat STEP soubory jako jednotlivé součásti nebo jako objemová tělesa?

A - odpověď Jak importovat soubory STEP jako jednotlivé součásti? Některé soubory STEP jsou importovány jen jako povrchová tělesa, jak je importovat jako objemová tělesa?

Ve starších verzích Inventoru byly soubory STEP ve výchozím nastavení importovány jako jednojádrové objemové těleso. V aktuálních verzích Inventoru se soubory STEP, které obsahují více těles, importují jako soubory sestavy.

Možná řešení:

  • Vytvořte Novou součást a poté importujte soubor STEP jako soubor s více tělesy.
    1. Klikněte na ikonu Nový:
    2. Vyberte Šablonu součásti (IPT) a klikněte na tlačítko Vytvořit:

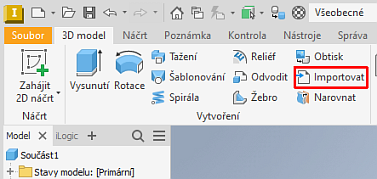

    3. V dokumentu součásti klikněte v ribbonu na ikonu Importovat:

    4. Vyberte soubor STEP a klikněte na tlačítko Otevřít:

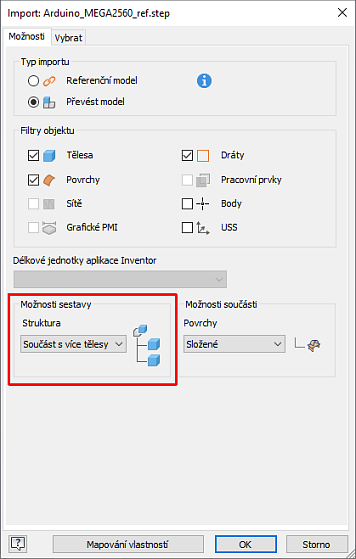

    5. V okně Import by měla být nastaveno Struktura na Součást s více tělesy, poté stiskněte OK:

    Výsledek: Soubor STEP je importován jako soubor víceobjemové součásti.

    Pokud má soubor Součásti obsahovat pouze jedno těleso, lze tělesa buď kombinovat, nebo je třeba vytvořit odvozenou Součást.

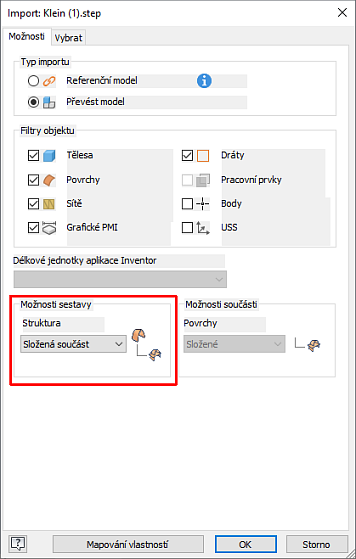

  • Při importu souboru STEP, který obsahuje pouze povrchová tělesa, vypadá okno importu takto:

    Použijte volbu Složená součást. Pro vytvoření Objemového tělesa z Povrchových těles lze použít příkaz Sešít:

    Výběrem karty Vybrat v dialogu Import získáte další možnosti pro Načtení modelu a můžete vybrat jednotlivá tělesa, která chcete zahrnout do importu.

InventorVault
100% *  CAD
15.2.2024    1167×
dialog import inventor model sestava součást šablona
