Promítnutí bodů a křivek na rovinu nebo 3D objekt.

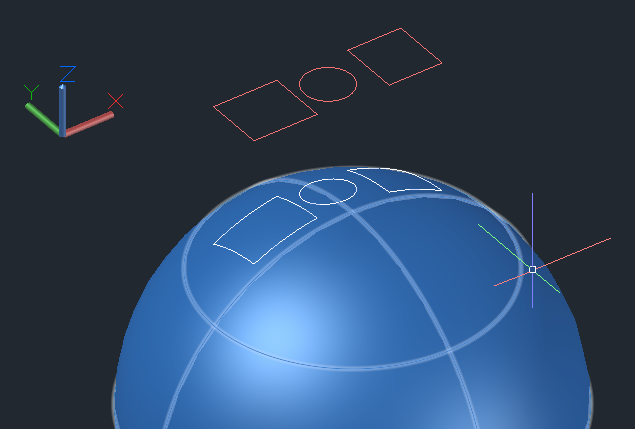

A - odpověď Velmi užitečným příkazem AutoCADu je PROMGEOM. Umožňuje promítnout libovolnou 2D nebo 3D křivku, body nebo jinou geometrii převoditelnou na křivky (např. texty) v libovolném směru nebo na zadaný povrch objemového či povrchového tělesa.

promítání entit, objektů

Pokud chcete promítnout 3D objekty na volně zadanou rovinu, vytvořte si uživatelské UCS a vytvořte v něm pomocnou Oblast (Region). Na ni pak nasměrujte průmět.

Výsledná geometrie má vždy co nejjednodušší formu, ve které se dá daný průmět vyjádřit - tedy úsečka, oblouk nebo spline.
