Délka hran a plocha rozvinuté plechové součásti Inventoru.

A - odpověď Inventor nabízí funkci pro podrobnou analýzu geometrických a fyzikálních vlastností rozvinu plechového dílu.

V rozvinu plechové součásti klepněte na tlačítko Náčrt - spusťte nový náčrt na ploše rozvinuté součásti. Z panelu nástrojů 2D náčrtu zvolte funkci "Promítnout geometrii" a promítněte hrany rozvinu do tohoto náčrtu. Zvolte funkci Nástroje > Vlastnosti oblasti, vyberte promítnutý tvar (plochu) a klepněte na tlačítko Vypočítat. Inventor vypočte celkový obvod (délku hran), celkovou plochu, těžiště, momenty setrvačnosti a další parametry rozvinutého plochého tvaru.

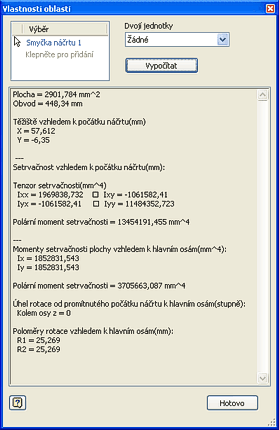

Vlastnosti oblasti

Pro vložení rozměrových údajů do výkresu použijte tip 6869.
Inventor2010Inventor2008
100% *  CAD
1.10.2007    5317×
inventor náčrt plech součást výkres

Související CAD produkty:
platí pro: Inventor 2010 · Inventor 2008 ·
