Rychlá analýza sklonu terénu v Civil 3D.

K často potřebným úlohám při tvorbě a úpravách terénu je analýza sklonu terénu. Na tu můžeme v Civilu 3D použít několik nástrojů.

Pro hromadnou analýzu sklonitosti a vytipování oblastí s kritickým sklonem (např. příliš nízkým pro účinné odvodnění nebo příliš vysokým, vyžadujícím zpevnění svahu) lze využít analýzu pomocí šipek sklonu.

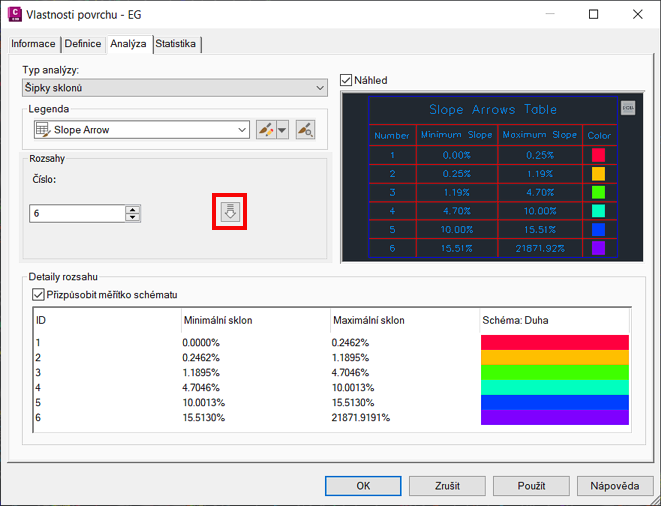

Z palety Prostor nástrojů > Prospektor > Povrchy si otevřete "Vlastnosti" daného povrchu a na kartě Analýza si přepněte na Typ "Šipky sklonů". Zadejte požadované dělení rozsahu a pomocí ikonky šipky dolů si zaplňte seznam a obsah segmentů daného rozsahu.

První a poslední segment jsou obvykle ty, které vás budou zajímat nejvíce.

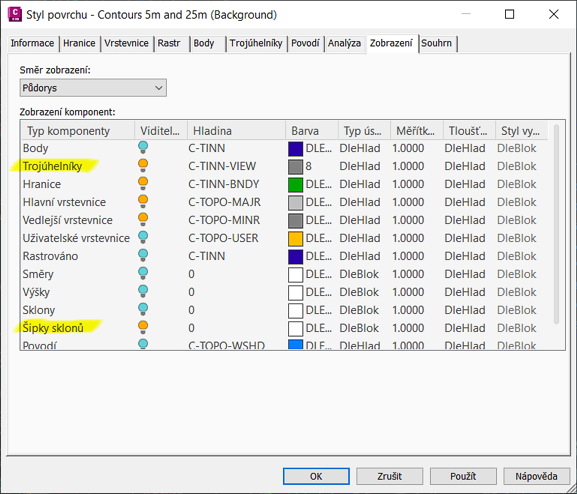

Pro samotné zobrazení šipek sklonu si ze stejného místa zvolte "Upravit styl povrchu" a na kartě Zobrazení si zapněte viditelnost (popř. vlastnost) hladiny pro komponenty "Šipky sklonů" a "Trojúhelníky".

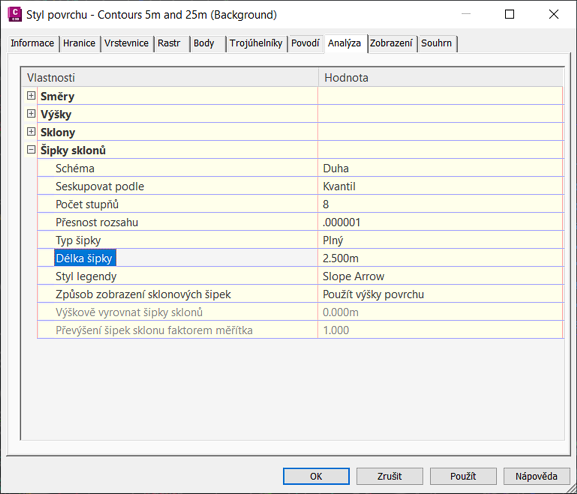

Pokud jsou šipky sklonů příliš velké nebo malé, upravte je opět v editoru stylu, na kartě Analýza, vlastnost Šipky sklonů > Délka šipky:

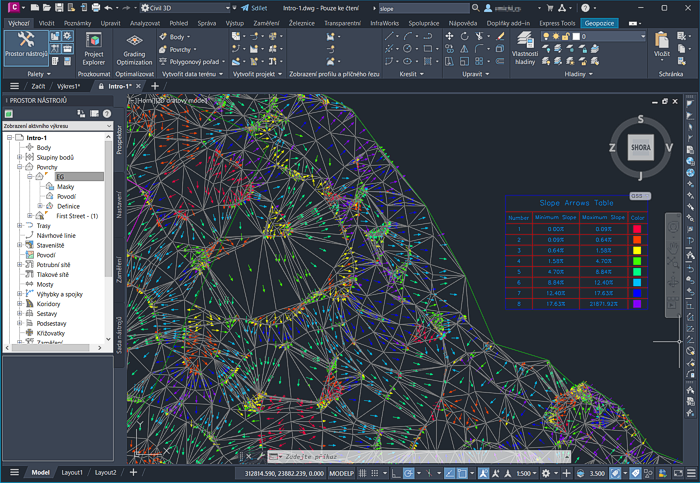

Legendu (tabulku) sklonů pak přidáte z ribbonu funkcí Poznámky > Popisky a tabulky > Přidat tabulku > Přidat tabulku legendy povrchů. Poté získáte požadovaný výstup pro analýzu (klikněte pro větší):

Civil3D

*CAD

7.4.2025 291×

civil hladina povrch terén vlastnosti
