Šrafování/výplň obrázkem i v AutoCADu LT.

A - odpověď I v AutoCADu LT můžete vyplnit oblast (definovanou uzavřenou obrysovou křivkou) zadanou texturou, resp. rastrovým obrázkem. Tedy použít funkci podobnou příkazu SUPERHATCH v Express Tools nástrojích plného AutoCADu.

Uzavřená křivka musí být tvořena přímými segmenty. U obloukových obrysových křivek nejprve použijte funkci "Segmentovat křivku" z LT Extension.

Postup:

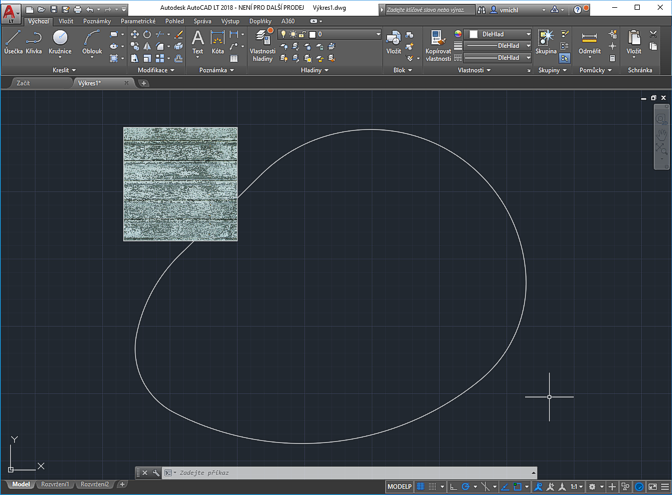

  • Vyhledejte požadovanou bezešvou texturu - GIF, PNG, TIF nebo JPG bitmapu (viz např. "seamless texture" na Google) a připojte ji do vašeho DWG výkresu AutoCADu jako obrázek (OBRPŘIPOJ).

  • Vypněte si orámování obrázků - proměnnou IMAGEFRAME nastavte na 0.

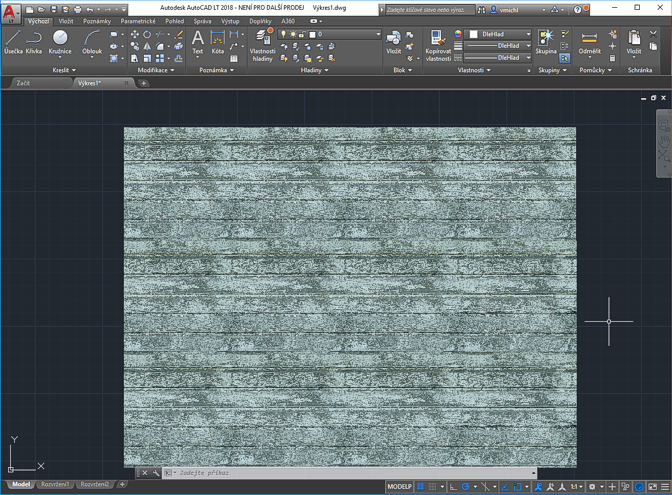

  • Příkazem OBDPOLE poskládejte obdélníkové pole tvořené "dlaždicemi" vaší textury.

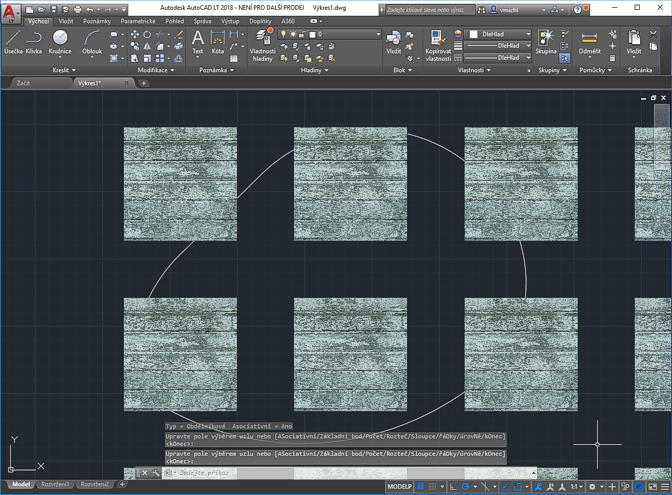

  • Dynamickými uzly vzniklého pole upravte počet a rozteče tak, aby dlaždice plynule navazovaly a pokrývaly celou požadovanou oblast.

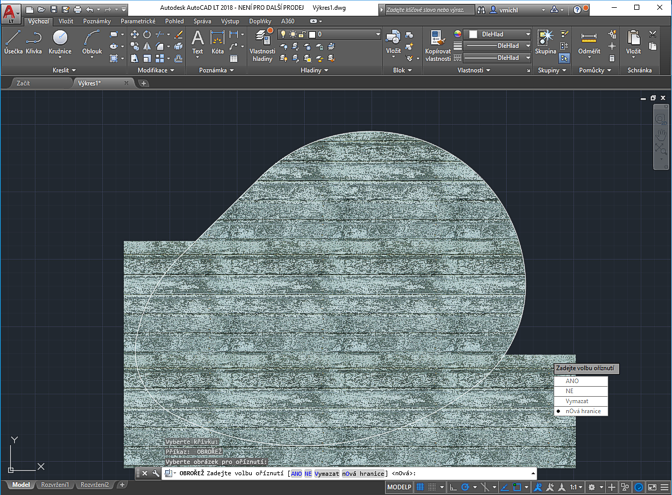

  • Příkazem OBROŘEŽ ořežte přečnívající části jednotlivých dlaždic textury - použijte volbu "nOvá hranice" a "Vybrat křivku" (vyberte vaši obrysovou křivku).

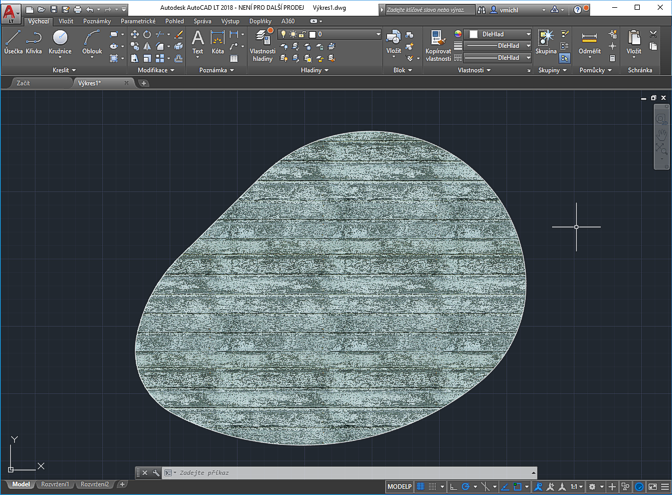

  • Dokončete ořezávání dlaždic podél okrajů zadaného obrysu.
