Jak přepnout hotový výkres Inventoru do jiného nastavení stylů (např. pro DXF export)?

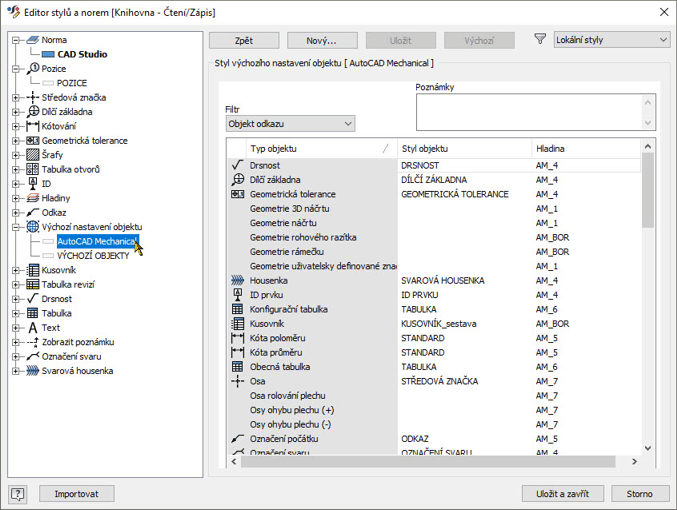

A - odpověď Nejlépe je využít knihovnu stylů. Vytvoříte si libovolný počet „výchozí nastavení objektu“ a pak mezi nimi přepínáte. V nich si nastavte hladiny jak potřebujete. Celý výkres se tak předělává ze stylu do stylu, např. z DIN do ANSI, ČSN či na nějaký vlastní styl, jako např. „AutoCAD Mechanical“, kde jsou připraveny hladiny a barvy AutoCADu Mechanical (viz obrázek).

Ideální je mít takto připravené výchozí styly v knihovně stylů, pak jsou nezávislé na historii výkresu, ve kterém zrovna jste a umožní přepnout výchozí styly jak v novém, tak i v dříve vytvořeném výkresu.

Např. před exportem takto vyberte výchozí styl, celý výkres se sám změní a poté proveďte export. Takto docílíte veškerých požadovaných úprav (styly čar, barvy, hladiny, texty...). Pokud máte k dispozici bonus nástroje CS+, máte rovnou po ruce i šablony ve složce „CAD Studio“ - „Norma_CS“ (CADstandardy2020.zip), kde je již takovýto výchozí styl připraven. Do tohoto stylu tak může uživatel přepnout před exportem do AutoCADu, respektive AutoCADu Mechanical.

InventorDWGACADM
100% *  CAD
14.12.2020    338×
autocad export hladina knihovna obrázek šablona text výkres
