Jak zobrazit křížení potrubí na izometrii?

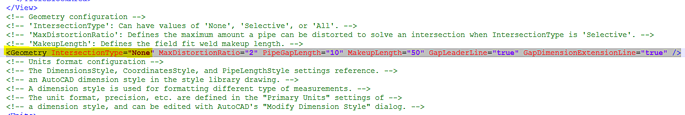

Ve výchozím nastavení se na izometrii jednotlivé trubky nekříží. Pokud je chcete zobrazit stejně jako v modelovém prostoru při jihozápadním pohledu, otevřete pro editaci soubor icoconfig.xml příslušného stylu izometrie. V něm nastavte hodnotu parametru IntersectionType na "None". Délku mezery u křížení pak nastavte v parametru PipeGapLength.

Videoukázka:

Plant3D

*CAD

18.9.2017 2623×
