Q - otázka

Možnosti zjednodušení křivek v Civil 3D.

A - odpověď Vedle standardní funkčnosti zjednodušování křivek dostupné v příkazu MAPCLEAN, resp. ODSTRAŇPŘESAHY (_OVERKILL) je v Civilu 3D dostupná další nástroj s podrobnějším nastavením.

Máte-li ve vašem projektu křivky s nadbytečnými (zbytečně hustými) vrcholy, které nemění významným způsobem tvar křivek, ale zbytečně zpomalují jejich zpracování, můžete si je zjednodušit mezipřevodem na návrhové linie (FeatureLine).

Během tohoto procesu můžete automaticky vypustit vrcholy s minimální odchylkou směru (úhlu), výšky, spádu nebo délky segmentu.

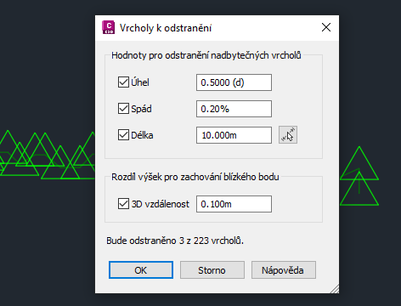

Spusťte příkaz CREATEFEATURELINES. Vyberte křivku, resp. křivky a v dialogu "Vytvořit návrhové linie" v sekci "Možnosti převodu" zaškrtněte volbu "Vyčistit body". Následně určete parametry zjednodušení vrcholů:

V případě potřeby můžete následně návrhovou linii převést zpět na křivku (polyline), a to příkazem ROZLOŽ.

Civil
100% *  CAD
24.1.2024    451×
bod civil dialog křivka převod

Související CAD produkty:
Ceny - CAD eShop:
platí pro: Civil 3D ·
