Omezení zobrazení nežádoucí triangulace při tisku objemového povrchu.

A - odpověď Pokud chcete použít vytvořený objemový povrch TIN v zobrazení například Analýzy výšek jako podklad pro výkopový plán, který bude navíc zesvětlen pro lepší přehlednost výkresu pomocí průhlednosti příslušné hladiny, dostanete se do problému se zobrazením nežádoucí triangulace (trojúhelníky definující samotný povrch). Triangulace se však lze zbavit následujícím způsobem.

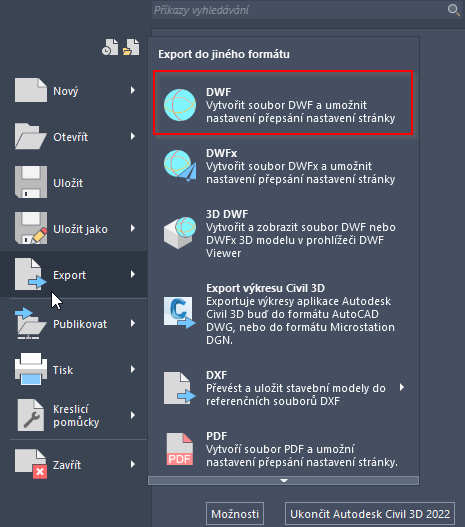

  1. Vyexportuje soubor z Civilu (DWG) do formátu DWF

  2. Otevřete soubor DWF v programu Autodesk Design Review. Ke stažení na Download.
  3. V programu Autodesk Design Review zadejte pokyn pro tisk, např. z horního panelu Rychlého přístupu (QAT)

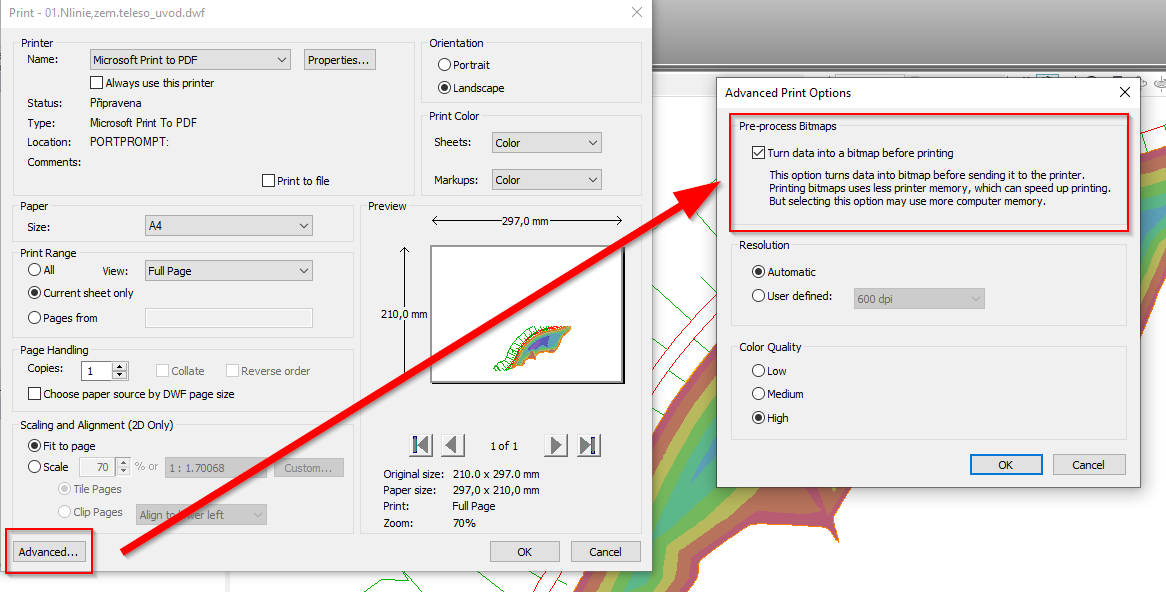

  4. V okně tisku klikněte na ikonu Advanced a v otevřeném okně zatrhněte možnost Turn data into a bitmap before printing

  5. Proveďte tisk do PDF (pro případné podložení)
ACADCivil
100% *  CAD
23.6.2022    118×
civil formát hladina povrch tisk výkres
