CAD tip CAD tip # 13798:


Otázka CAD
 %  platforma  kategorie
Q - otázka

Vizuální porovnání 3D geometrie CAD a BIM souborů.

A - odpověď Chcete-li vizuálně (tvarově) porovnat 3D geometrii, najít rozdíly dvou modelů, CAD či BIM souborů, můžete využít cloudovou aplikaci Autodesk Docs (Autodesk Construction Cloud, ACC, součást AEC Collection), resp. BIM360.

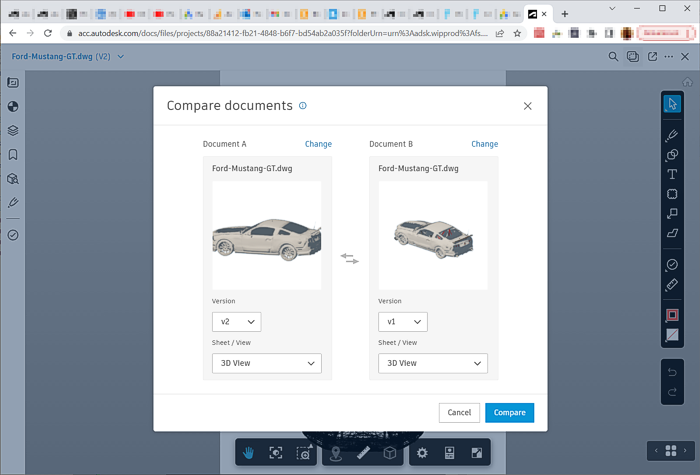

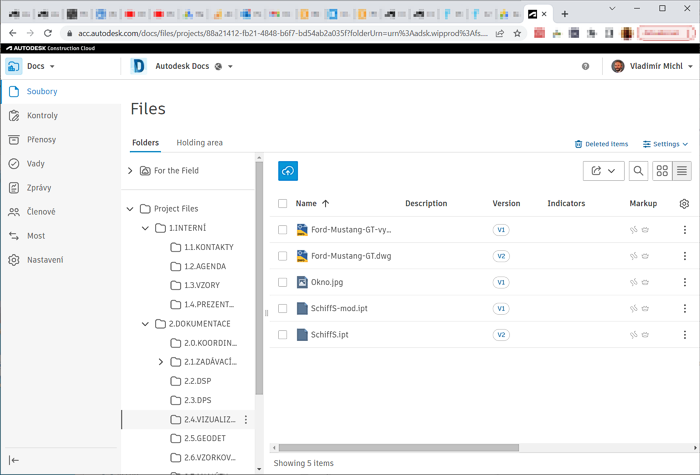

Po nahrání více verzí DWG, DXF, RVT, IFC, NWD či F3D souboru (modelu) můžete při prohlížení dokumentu zvolit z horní lišty funkci Compare a vybrat jinou (starší, novější) verzi stejného dokumentu. Obdobná funkce je nabízena i pro 2D dokumenty (vč. PDF).

Funkce najde změněné entity, doplněné entity a vymazané entity mezi oběma porovnávanými verzemi. Rozdíly obou modelů zvýrazní graficky (obarví) a umožňuje je filtrovat nebo exportovat jejich seznam do CSV souboru.

Pro přímo nepodporované typy souborů můžete předem provést export (např. do 3D DWG). Export ale může vnést falešné změny typu modifikace (nepatrný posun). Další možností je porovnání libovolných 3D mesh modelů v ReCap Photo (viz tip). Pokročilé možnosti porovnání 3D sestav nabízí PLM aplikace Autodesk Fusion 360 Manage with Upchain.

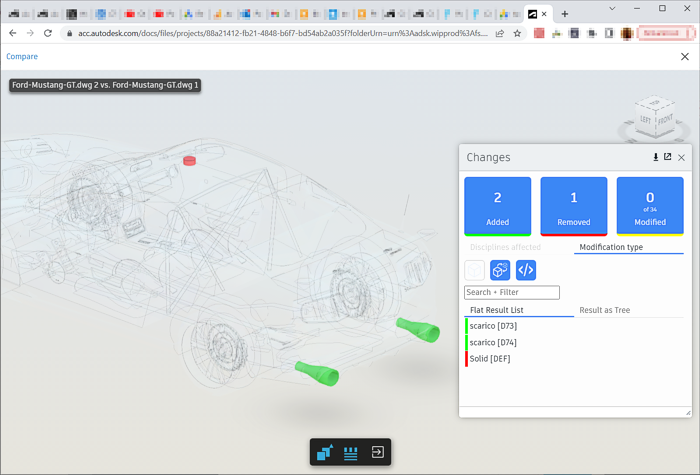

Viz příklad modelu Ford Mustang v ACC - odebrané koncovky výfuků a přidaný majáček:

BIM360DocsRevitACADDWGInventorFusion360
100% *  CAD
27.7.2023    2083×
cloud export fusion IFC model sestava součást

platí pro: BIM360 · Docs · Revit · AutoCAD · DWG · Inventor · Fusion 360 360 ·
