Přidání vlastního šrafovacího vzoru do Inventoru.

A - odpověď Pomocí editoru stylů si můžete v Inventoru (2011 a novějších) doplnit do standardní nabídky nové šrafovací vzory. Lze importovat standardní PAT soubory vzorů z AutoCADu nebo Revitu. Můžete tedy využít stovek existujících doplňkových vzorů šraf (viz např. stránka Download), využít šrafy např. z AutoCADu Architecture, nebo si vytvořit vlastní vzory - ručně pomocí Příručky uživatelských přizpůsobení AutoCADu nebo vizuálně, např. pomocí HGEN.

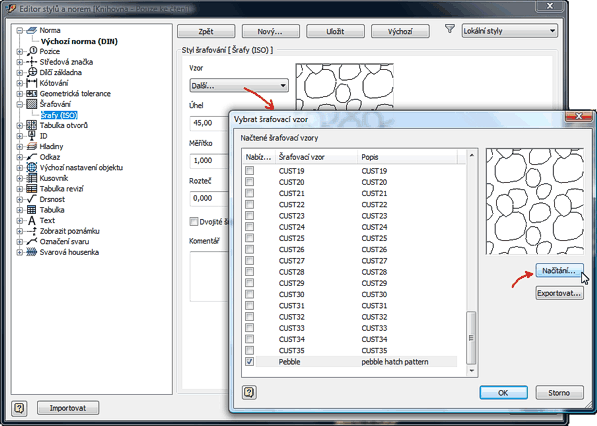

V Editoru stylů (ribbon Správa > Styly a normy > Editor stylů) vyberte větev Šrafování a v ní konkrétní styl šrafování, např. "Šrafy (ISO)". Vytvořte nový styl (kopii). V seznamu Vzor klikněte na položku "Další..." a v dialogu "Vybrat šrafovací vzor" pak stiskem tlačítka "Načítání..." zvolte požadovaný .PAT soubor pro načtení (otevření). Poté můžete nastavit měřítko, úhel natočení a rozteč šraf a nově vytvořený vzor uložit do knihovny stylů.

Šrafovací vzor pro Inventor

Inventor2011
100% *  CAD
2.6.2010    5467×
inventor knihovna měřítko správa šrafy

Související CAD produkty:
platí pro: Inventor 2011 ·
