Problém vložení 3-pólové komponenty do schematu v AutoCAD Electrical.

A - odpověď Při pokusu o vložení nějaké 3pólové komponenty (motoru, jističe...) se komponenta vloží jen jako 1-pólová nebo převrácená.

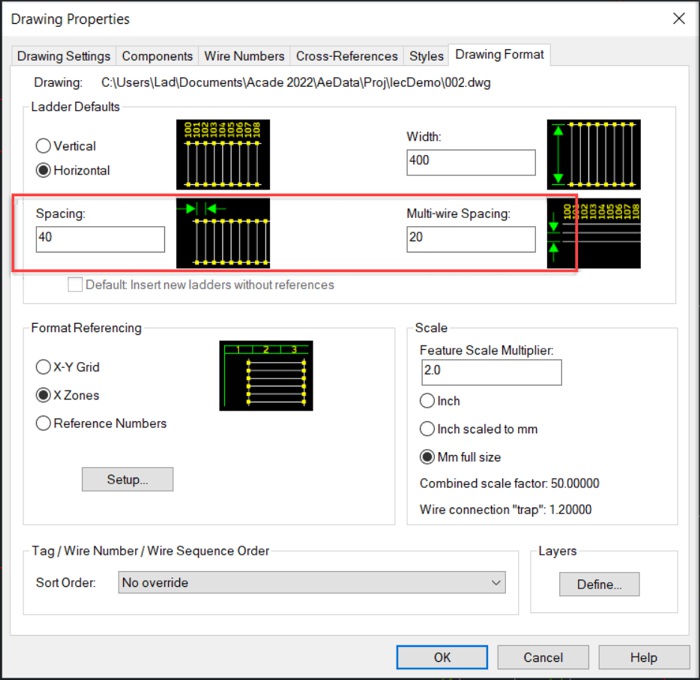

Ověřte vaše nastavení parametrů "Spacing" a "Multi-wire Spacing" na kartě "Drawing Format" - tedy Drawing Properties > Drawing Format > Ladder Defaults > Spacing - nulové nebo naopak příliš velké hodnoty mohou způsobovat uvedené chování:
