Součásti a sestavy zkonstruované v Inventoru nesou detailní geometrické informace a výrobní postupy a v řadě případů je vhodné tuto vysokou úroveň detailů omezit. Např.:
- pro zvýšení výkonu zjednodušením velkých sestav
- pro ochranu intelektuálního vlastnictví při předávání mimo firmu
- pro zjednodušení diktované normami - např. architektonickými - úrovně BIM LOD
- pro technické zjednodušení např. před výpočtem simulací
Inventor 2018 nabízí několik snadno použitelných metod pro zjednodušení modelů a jejich nahrazení tzv. obalovými modely (shrinkwrap).
Při zjednodušení si můžete určit úroveň a typ odstraňovaných detailů (vnitřní součásti, malé geometrické prvky, apod.). Celý proces zjednodušení je pak automatický. Počet součástí i velikosti CAD souborů při něm klesnou typicky o cca 50%.

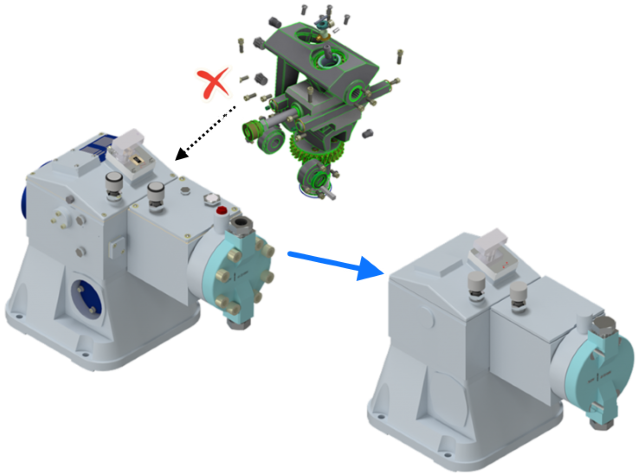

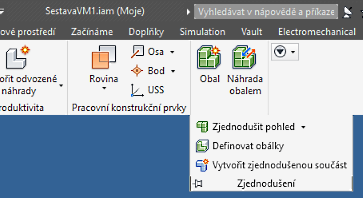

Inventor nabízí zjednodušující funkci Obal ve třech podobách:
- Základní obal - vytváří samostatný soubor se zjednodušenou reprezentací modelu. Jde o rychlou a jednoduchou cestu pro sdílení modelu nebo jeho přenos do prostředí simulací.
- Náhrada obalem - funguje podobně ale vytváří (doplňuje) zjednodušenou úroveň detailu přímo v hlavní sestavě. Snadno tak můžete zjednodušení opakovat při změně sestavy a její zjednodušenou verzi máte vždy při ruce.

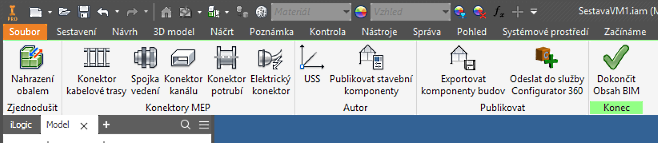

- Náhrada BIM obalem - vytváří nejen geometricky zjednodušený model, ale doplňuje do něj další specifická BIM data - třídu omniclass, orientaci, polohu konektorů, apod. Výsledek pak exportuje do formátu RFA (Revit), IFC nebo ADSK.
Postup tvorby Obalů viz Nápověda
volně dle Autodesk blog
