Viditelné označení předběžného, neschváleného výkresu.

Do vašeho standardního bloku výkresového rámečku nebo rohového razítka si můžete snadno přidat volitelnou variantu označení (vodoznaku) "PŘEDBĚŽNÝ" nebo "NESCHVÁLENÝ", apod.

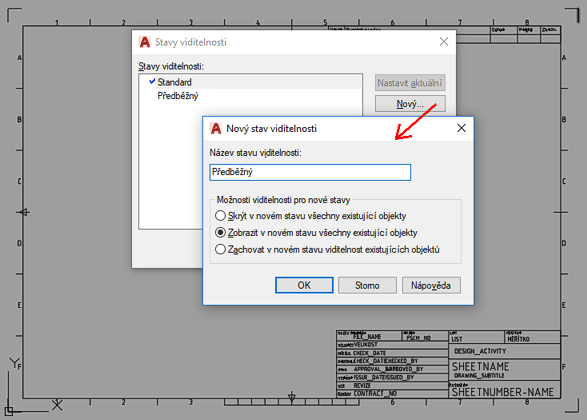

Otevřete firemní šablonu nebo některý DWG výkres a pomocí příkazu EDBLOK si otevřete blok standardního rohového razítka či rámečku. Pomocí palety pro vytváření bloků v něm vytvořte parametr Viditelnost. Z ribbonu Editor bloků > Viditelnost si otevřete funkci (dialog) "Stavy viditelnosti" (příkaz STAVVIDBLOKU). V něm přidejte Nový stav viditelnosti, pojmenujte jej např. "Předběžný" a zvolte "Zobrazit v novém stavu všechny existující objekty". Tím se z vašeho bloku razítka stane dynamický blok.

Nyní v ribbonu Viditelnost přepněte na tento nově vytvořený stav viditelnosti a do obsahu bloku přidejte požadovaný popisný text - výrazným písmem, světlou barvou a v pořadí "Dospod". Změněný blok uložte popř. exportujte do externího DWG.

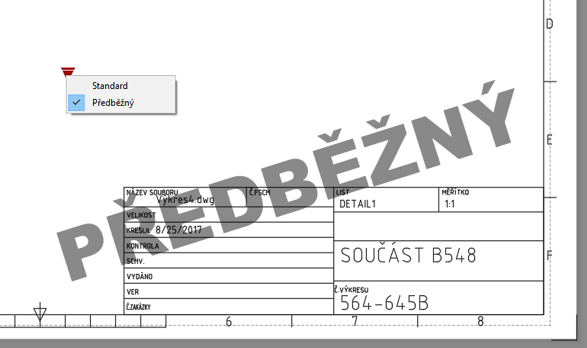

V referencích takto upraveného bloku si nyní šipkou viditelnosti můžete snadno a rychle přepínat standardní způsob zobrazení tohoto razítka nebo stav s viditelností informačního textu.

Watermark title block

Stavů viditelnosti s různými informačními texty vodoznaků tak můžete mít i více najednou.
