Jak podložit 2D výkres do 3D modelu v Autodesk Docs?
A - odpověď Autodesk Docs (součást Autodesk Construction Cloud, ACC a AEC Collection) umožňuje v prohlížeči podložit do 3D modelu jeden nebo i více 2D pohledů, které je možné následně zobrazovat nebo skrývat.

Pro podložení 2D pohledu postupujte následovně:

  1. Otevřete v Autodesk Docs model s požadovaným 3D pohledem

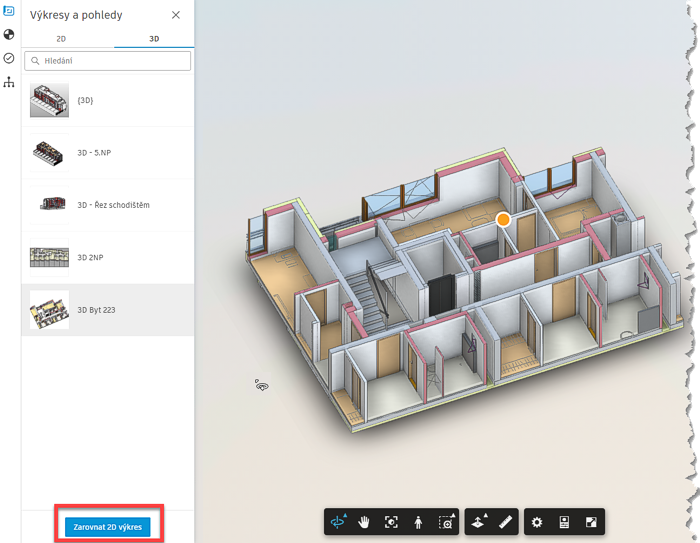

  2. V seznamu pohledů klikněte na „Zarovnat 2D výkres“:

  3. Vyberte požadovaný dokument, který chcete podložit. Může to být DWG, PDF nebo třeba rastrový obrázek. Dokument nemusí být v měřítku. To určíte pomocí mapování bodů v následném kroku.
  4. Pomocí průvodce vyberte rovinu, do které chcete dokument zarovnat (zde podesta schodiště) a následně namapujte 2 body, které si odpovídají v dokumentu a 3D pohledu.
  5. Potvrďte kliknutím na tlačítko „Hotovo“ a dokument se zobrazí ve 3D pohledu i v seznamu pohledů, kde ho můžete ovládat co se týká viditelnosti, nebo ho odstranit. Dokument zůstává připojen i pokud prohlížeč zavřete.

Videoukázka postupu je zde:
DocsACC
