Nový typ čáry - přerušované šipky.

A - odpověď Pro naznačení směru vedení nebo proudění může být potřeba ve výkresu znázornit orientaci čáry, oblouku nebo křivky.

Pro tento účel se může hodit komplexní typ čáry se symboly šipek, nezávislý na dodatečných shape souborech tvarů SHX a fungující i v obloukových segmentech linií.

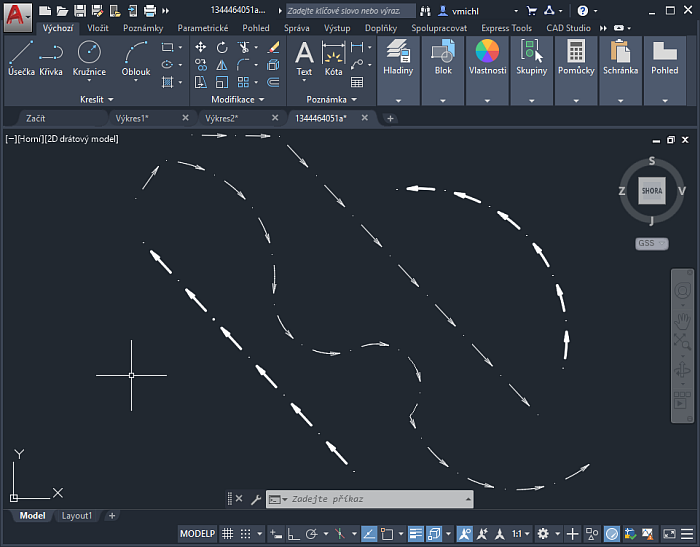

Takovýmto typem čáry je např. typ "Arrow" (resp. "ArrowISO" pro metrické výkresy) dle následující definice (4 řádky):

*Arrow,Arrow ->  ->  ->  ->  ->  ->
S,.0001,-.5,1,[TRACK1,ltypeshp,r=80,s=.2,x=0,y=.035],-0.0,[TRACK1,ltypeshp,r=-80,s=.2,x=0,y=-.035],.2,-0.5,.0001
*ArrowISO,ArrowISO ->  ->  ->  ->  ->  ->
S,.0001,-25.4,50.8,[TRACK1,ltypeshp,r=80,s=10,x=0,y=1.78],-0.0,[TRACK1,ltypeshp,r=-80,s=10,x=0,y=-1.78],10,-25.4,.0001

Obsah definice uložte do textového souboru ARROW.LIN v Support složce vašeho AutoCADu, např.:

C:\Users\JMENOUZIVATELE\AppData\Roaming\Autodesk\AutoCAD 2020\R23.1\csy\Support\arrow.lin

Poté jej načtěte příkazem TYPČ a přiřaďte typ Arrow vaší čáře, popř. upravte měřítko typu čáry.
