Průzkumník referencí - rychlá analýza vašeho projektu či sestavy (objem, chyby).

Novější verze systémové aplikace Autodesk Desktop Connector používané v rámci synchronizace dokumentů z produktů Autodesku s cloudem (např. Autodesk Drive, BIM 360, Autodesk Docs, Fusion Team, ad.) nabízejí užitečnou funkci - Průzkumník referencí. Ten vám pomůže rychle zjistit přehled souborů odkazovaných z libovolného projektového souboru, případné chyby těchto externích referencí (nedostupnost) a celkový objem souborů projektu (v MB). Podporovány jsou přitom všechny hlavní formáty nástrojů Autodesku - DWG AutoCADu (xrefy), IAM/IDW Inventoru (IPT součásti), RVT Revitu, F3D z Fusion 360, MAX z 3ds Max, VPB z VREDu, PMLPRJ z PowerMill a další formáty (včetně např. sestav ze Solidworks).

Průzkumník referencí vyvoláte z kontextové nabídky Autodesk Desktop Connectoru:

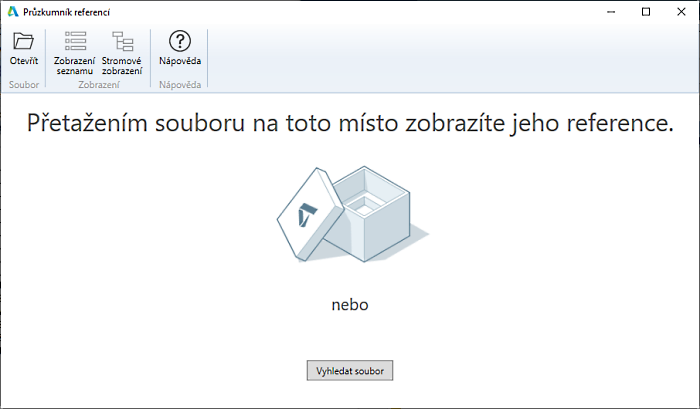

Otevře se okno s výzvou k zadání hlavního (vyšetřovaného) dokumentu:

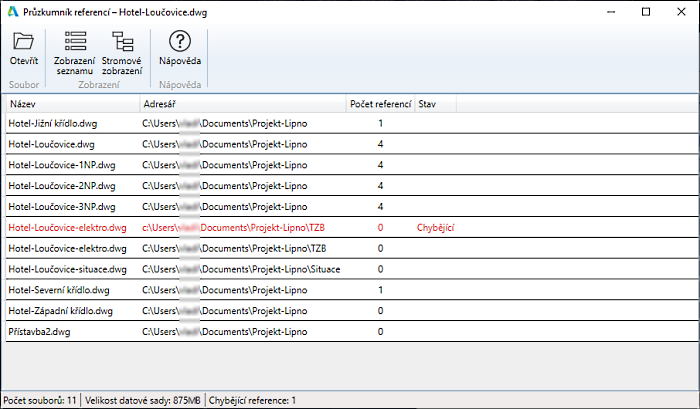

Do okna přetáhněte hlavní DWG soubor projektu, soubor sestavy, IDW výkres, RVT projekt, apod. Budou vypsány závislé soubory (xrefy) a celkový objem projektu. Případné chybějící odkazy jsou zvýrazněny červeně. Můžete rovněž přepnout do stromového zobrazení závislostí xrefů (i vnořených). Projekt AutoCADu:

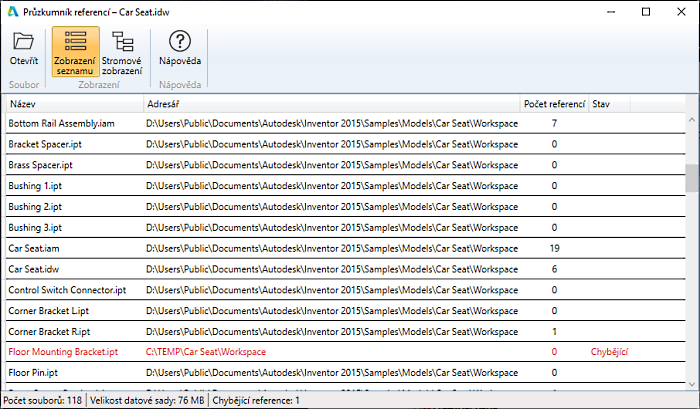

Projekt Inventoru:

Desktop Connector použije stejnou detekci referencí při uploadu kompletního dokumentu (všech souvisejících souborů) do cloud úložiště - stačí mu "předhodit" hlavní dokument.

Aktuální verzi Desktop Connectoru najdete na stránce Download.
